Remove/Install Battery Sensor - AR54.10-P-0002MFA
Model 118, 177, 247
Shown on model 177
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||

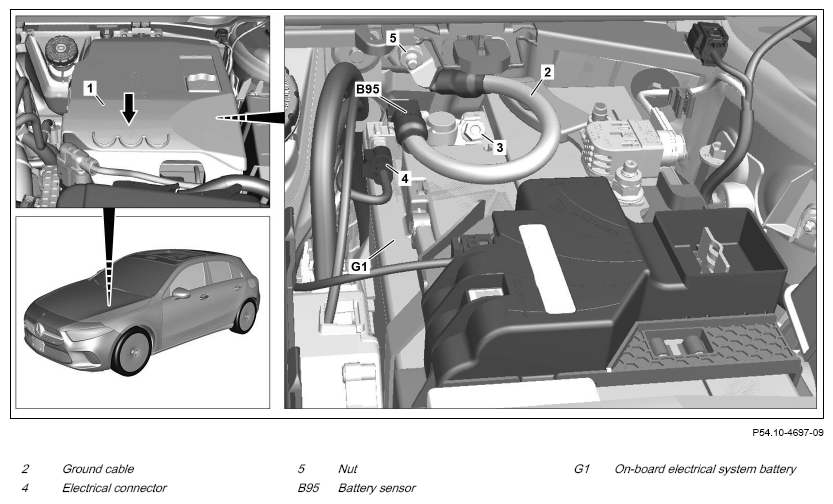

| 1 | Disconnect ground line (2) of on-board electrical system battery (G1). | AR54.10-P-0003MFA | |
| 2 | Loosen nut (5). | *BA54.10-P-1004-01D | |
| 3 | Release and disconnect electrical connector (4) from battery sensor (B95). | ||
| 4 | Remove ground line (2) with battery sensor (B95). | *BA54.10-P-1005-01D | |
| 5 | Install in the reverse order. |
BATTERY
| Number | Designation | Model 118 | Model 177 | |
|---|---|---|---|---|
| BA54.10-P-1004-01D | Nut, ground line (battery sensor) to body | Nm | 16 | 16 |
BATTERY
| Number | Designation | Model 247 | |
|---|---|---|---|
| BA54.10-P-1004-01D | Nut, ground line (battery sensor) to body | Nm | 16 |
BATTERY
| Number | Designation | Model 118 | Model 177 | |
|---|---|---|---|---|
| BA54.10-P-1005-01D | Nut, ground line (battery sensor) to battery terminal | Nm | 6 | 6 |
BATTERY
| Number | Designation | Model 247 | |
|---|---|---|---|
| BA54.10-P-1005-01D | Nut, ground line (battery sensor) to battery terminal | Nm | 6 |
