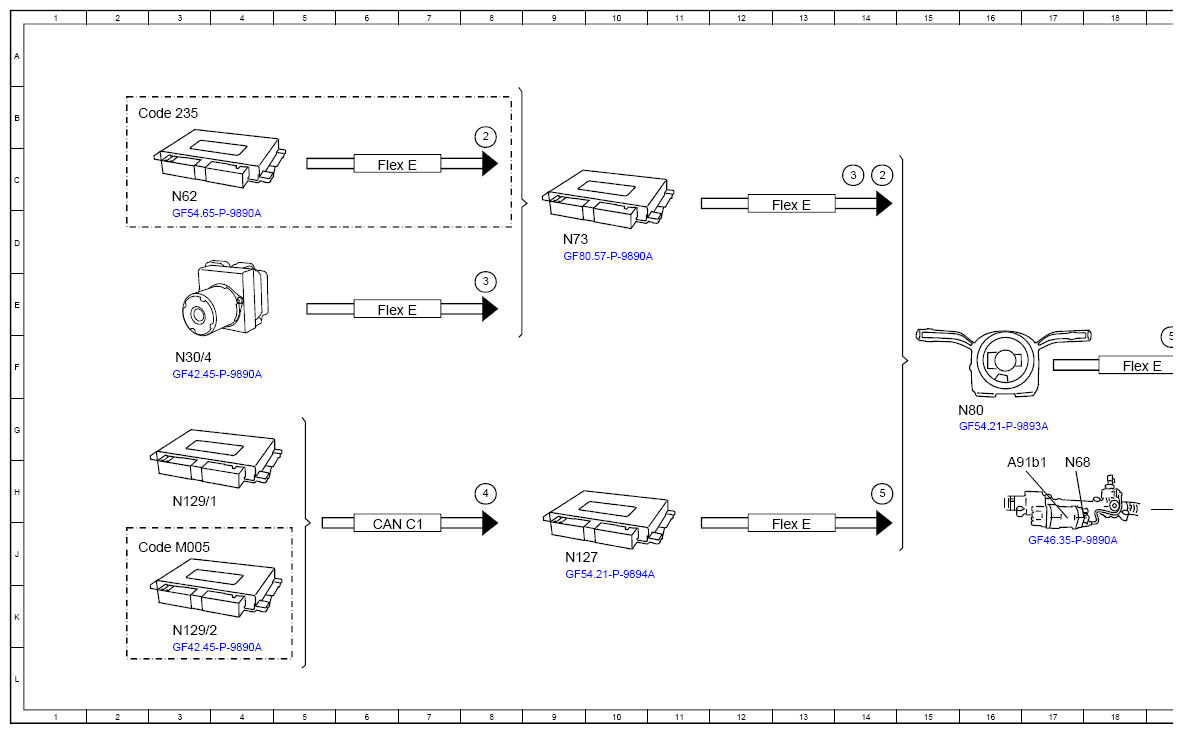

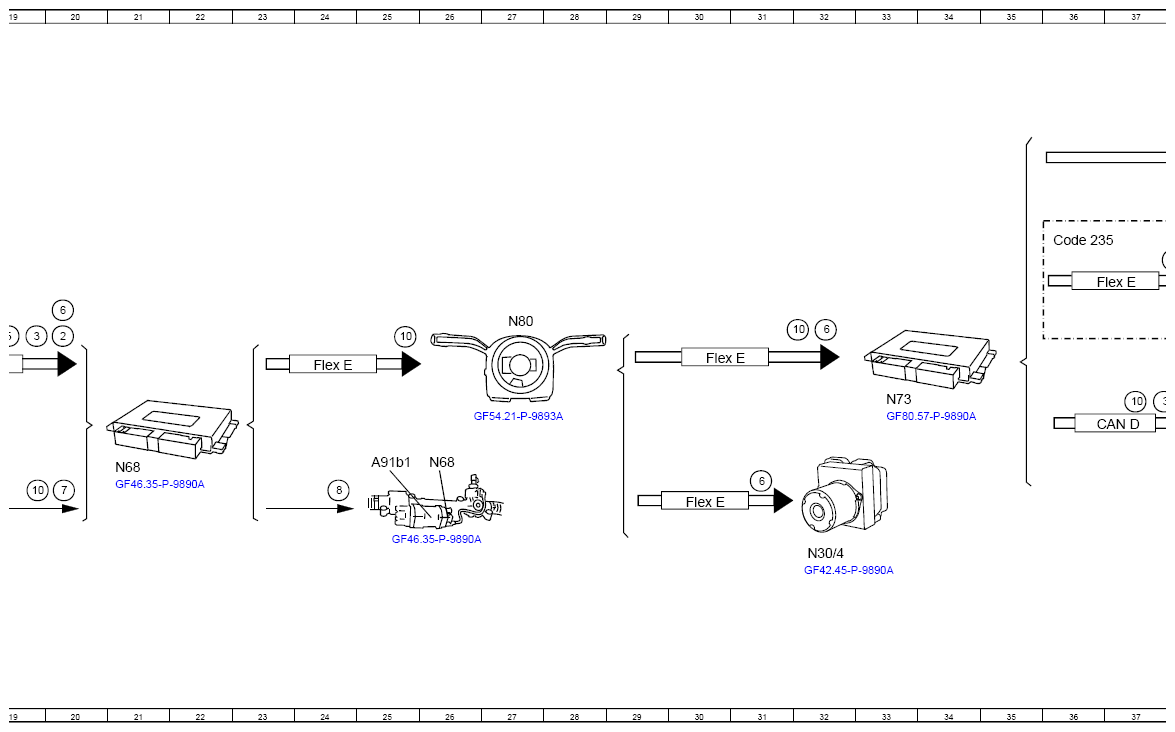

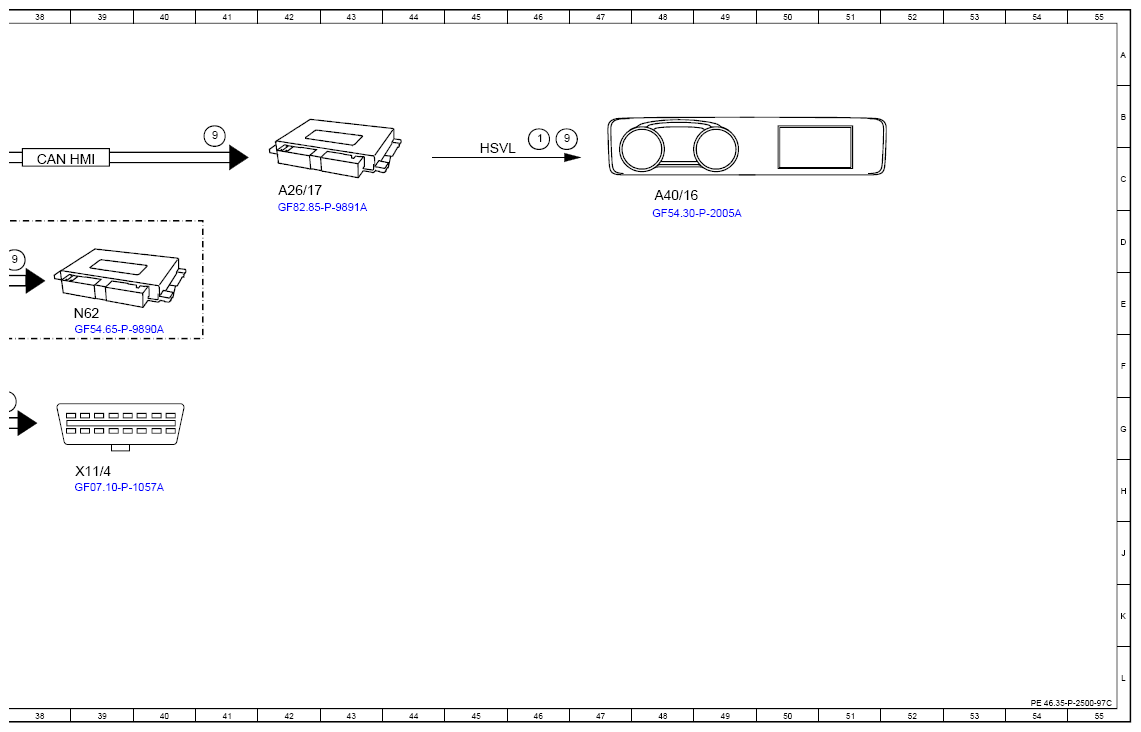

(Function Schematic For Electric Power Steering - PE46.35-P-2500-97C)
Model 243
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, message | 46B |
| 10 | Diagnosis, communication | 19H |
| 10 | Diagnosis, communication | 25F |
| 10 | Diagnosis, communication | 32F |
| 10 | Diagnosis, communication | 37G |
| 2 | Parking system control unit, status | 8B |
| 2 | Parking system control unit, status | 14C |
| 2 | Parking system control unit, status | 20F |
| 3 | Transmission control, status | 37G |
| 4 | Electric machine, status | 8H |
| 5 | Powertrain control unit, status | 34H |
| 5 | Powertrain control unit, status | 19F |
| 6 | Steering wheel angle, signal | 20E |
| 6 | Steering wheel angle, signal | 32F |
| 6 | Steering wheel angle, signal | 31H |
| 7 | Electrical power steering control unit, status | 20H |
| 8 | Electric power steering, request | 24H |
| 9 | Parking system, status | 41B |
| 9 | Parking system, status | 38D |
| 9 | Parking system, status | 46B |
| A26/17 | Head unit | 42C |
| A40/16 | Head unit/instrument cluster display cluster | 48C |
| A91b1 | Electric power steering torque sensor | 25H |
| A91b1 | Electric power steering torque sensor | 16H |
| CAN C1 | Drive train CAN | 6J |
| CAN D | Diagnostic CAN | 37G |
| CAN HMI | User interface CAN | 38C |
| Code 235 | Active Park Assist | 2B |
| Code 235 | Active Park Assist | 36D |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 2J |
| Flex E | Chassis FlexRay | 13D |
| Flex E | Chassis FlexRay | 18F |
| Flex E | Chassis FlexRay | 24F |
| Flex E | Chassis FlexRay | 30F |
| Flex E | Chassis FlexRay | 30H |
| Flex E | Chassis FlexRay | 36E |
| Flex E | Chassis FlexRay | 6E |
| Flex E | Chassis FlexRay | 6C |
| Flex E | Chassis FlexRay | 13J |
| HSVL | High-speed video link | 45C |
| N127 | Drivetrain control unit | 9J |
| N129/1 | Electric machine 1 power electronics control unit | 3H |
| N129/2 | Electric machine 2 power electronics control unit | 3K |
| N30/4 | Electronic Stability Program control unit | 32J |
| N30/4 | Electronic Stability Program control unit | 3F |
| N62 | Parking system control unit | 3C |
| N62 | Parking system control unit | 39E |
| N68 | Electrical power steering control unit | 21H |
| N68 | Electrical power steering control unit | 26H |
| N68 | Electrical power steering control unit | 17H |
| N73 | Electronic ignition switch control unit | 9D |
| N73 | Electronic ignition switch control unit | 33G |
| N80 | Steering column module control unit | 16G |
| N80 | Steering column module control unit | 27E |
| X11/4 | Diagnostic connector | 39H |
