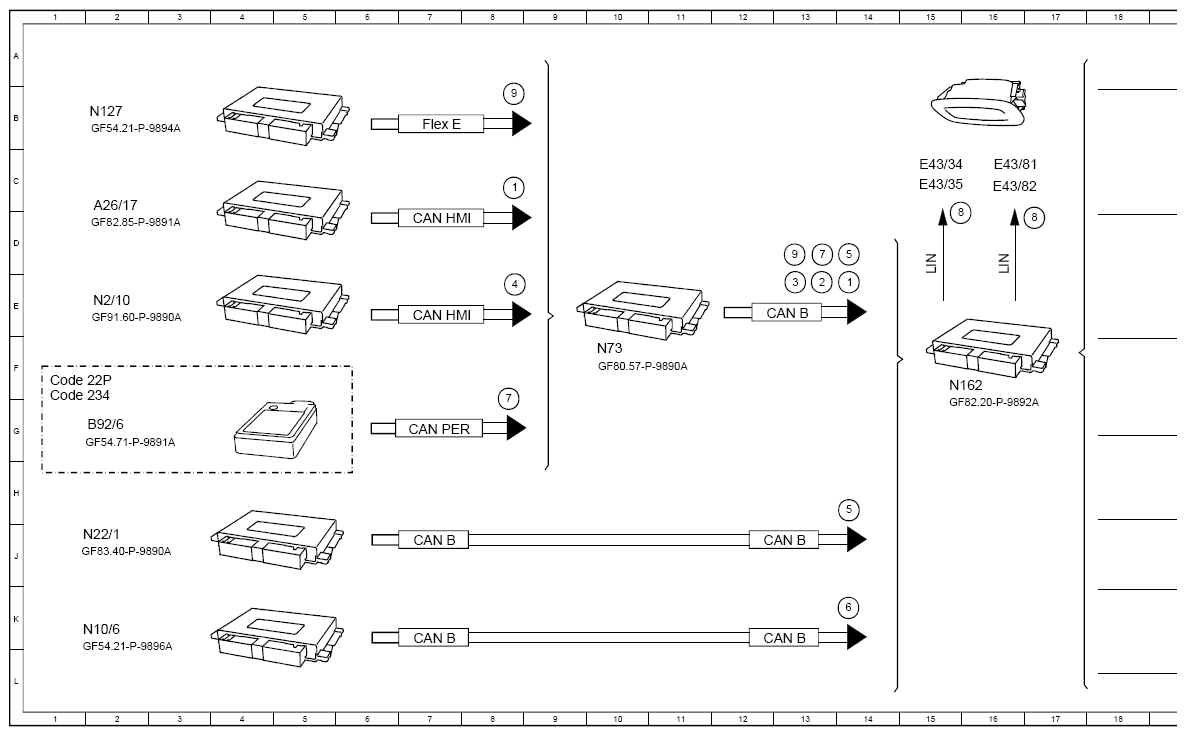

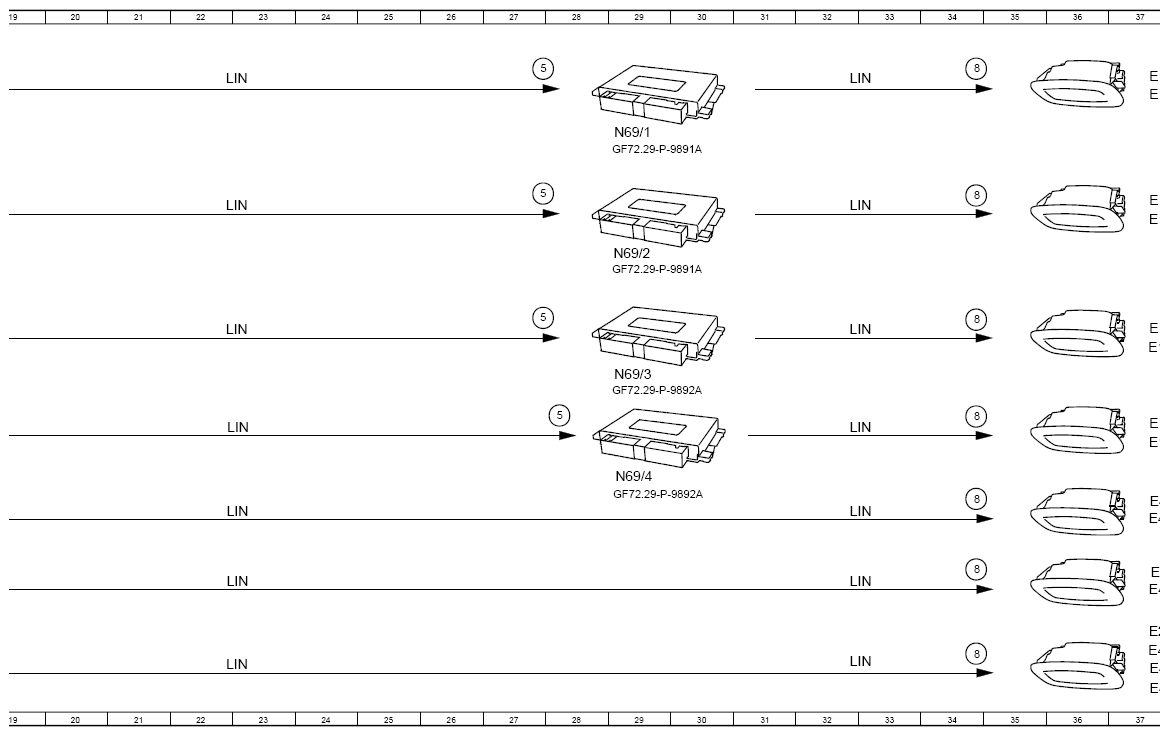

(Function Schematic For Actuating Ambient Lighting - PE82.20-P-2504-97F)
Model 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Ambiance illumination settings, status | 14E |
| 1 | Ambiance illumination settings, status | 9C |
| 2 | Circuit 15, status | 14D |
| 3 | Central locking, status | 13D |
| 4 | Crash, signal | 9D |
| 5 | Ambience illumination, request | 27A |
| 5 | Ambience illumination, request | 14D |
| 5 | Ambience illumination, request | 28G |
| 5 | Ambience illumination, request | 14H |
| 5 | Ambience illumination, request | 28C |
| 5 | Ambience illumination, request | 28E |
| 6 | ATA [EDW] alarm, signal | 14K |
| 7 | Blind Spot Assist warning indicator, request | 14D |
| 7 | Blind Spot Assist warning indicator, request | 9F |
| 8 | Ambience illumination, actuation | 34A |
| 8 | Ambience illumination, actuation | 34C |
| 8 | Ambience illumination, actuation | 34E |
| 8 | Ambience illumination, actuation | 34G |
| 8 | Ambience illumination, actuation | 34H |
| 8 | Ambience illumination, actuation | 17D |
| 8 | Ambience illumination, actuation | 15D |
| 8 | Ambience illumination, actuation | 34L |
| 8 | Ambience illumination, actuation | 34J |
| 9 | Charging process, status | 8B |
| 9 | Charging process, status | 13D |
| A26/17 | Head unit | 2C |
| B92/6 | Right outer rear integrated radar sensor | 2G |
| CAN B | Interior CAN | 13E |
| CAN B | Interior CAN | 13K |
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 7J |
| CAN B | Interior CAN | 13J |
| CAN HMI | User interface CAN | 7D |
| CAN HMI | User interface CAN | 7E |
| CAN PER | Peripherals CAN | 7G |
| Code 22P | Track package | 1F |
| Code 234 | Blind spot assist | 1G |
| E17/43 | Left front door ambiance illumination | 37A |
| E17/44 | Right front door ambiance illumination | 37C |
| E17/45 | Left rear door ambiance illumination | 37E |
| E17/46 | Right rear door ambiance illumination | 37G |
| E17/55 | Left front door handle ambiance illumination | 37B |
| E17/56 | Right front door handle ambiance illumination | 37D |
| E17/57 | Left rear door handle ambiance illumination | 37F |
| E17/58 | Right rear door handle ambiance illumination | 37G |
| E20/18 | Front center console cup holder ambiance illumination | 37K |
| E43/19 | Passenger-side interior ambiance illumination | 37L |
| E43/20 | Passenger-side exterior ambiance illumination | 37L |
| E43/34 | Left rear footwell ambiance illumination | 37H |
| E43/34 | Left rear footwell ambiance illumination | 15C |
| E43/35 | Right rear footwell ambiance illumination | 37H |
| E43/35 | Right rear footwell ambiance illumination | 15C |
| E43/44 | Upper left center console ambient lighting | 37L |
| E43/45 | Upper right center console ambient lighting | 38K |
| E43/46 | Lower left center console ambient lighting | 38L |
| E43/47 | Lower right center console ambient lighting | 38L |
| E43/81 | Left front footwell ambiance illumination | 16C |
| E43/81 | Left front footwell ambiance illumination | 37J |
| E43/82 | Right front footwell ambiance illumination | 16C |
| E43/82 | Right front footwell ambiance illumination | 37K |
| Flex E | Chassis FlexRay | 7B |
| LIN | Local Interconnect Network | 22G |
| LIN | Local Interconnect Network | 22H |
| LIN | Local Interconnect Network | 22L |
| LIN | Local Interconnect Network | 32G |
| LIN | Local Interconnect Network | 22C |
| LIN | Local Interconnect Network | 22A |
| LIN | Local Interconnect Network | 22E |
| LIN | Local Interconnect Network | 32E |
| LIN | Local Interconnect Network | 32A |
| LIN | Local Interconnect Network | 32C |
| LIN | Local Interconnect Network | 32H |
| LIN | Local Interconnect Network | 16D |
| LIN | Local Interconnect Network | 15D |
| LIN | Local Interconnect Network | 22J |
| LIN | Local Interconnect Network | 32J |
| LIN | Local Interconnect Network | 32L |
| N10/6 | Front central control unit | 2K |
| N127 | Drivetrain control unit | 2B |
| N162 | Ambiance illumination control unit | 15F |
| N2/10 | Supplemental restraint system control unit | 2E |
| N22/1 | Climate control, control unit | 2J |
| N69/1 | Driver door control unit | 29B |
| N69/2 | Front passenger door control unit | 29D |
| N69/3 | Left rear door control unit | 29F |
| N69/4 | Right rear door control unit | 29H |
| N73 | Ignition lock control unit | 10F |
