Remove/Install Condenser Fan Unit - Ar83.30-D-0007TS
Model 907 with engine 642
Model 907 with engine 651

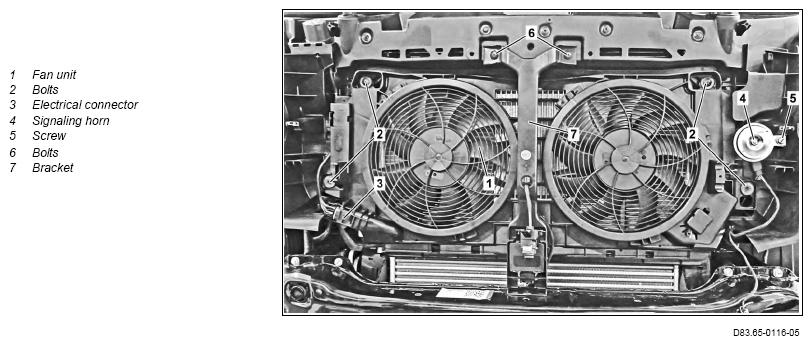

| Remove/install | |||
| 1 | Remove radiator grille | AR88.40-D-4001TS | |
| 2 | Remove bolts (6) | ||
| 3 | Position bracket (7) outside of working area | ||
| 4 | Remove horn (4) from front carrier | Do not disconnect electrical connector. |
*BA00.10-N-1003-01A |
| 5 | Disconnect electrical connector (3) | ||
| 6 | Remove screw/bolts (2) | ||
| 7 | Remove fan unit (1) | ||
| 8 | Install in the reverse order |
| Number | Designation | 8.8 | 10.9 | ||
|---|---|---|---|---|---|
| BA00.10-N-1003-01A | M8 | Galvanized | Nm | 23 | 32 |
| Phosphated | Nm | 21 | 29 | ||
| Number | Designation | 12.9 | ||
|---|---|---|---|---|
| BA00.10-N-1003-01A | M8 | Galvanized | Nm | 38 |
| Phosphated | Nm | 36 | ||
