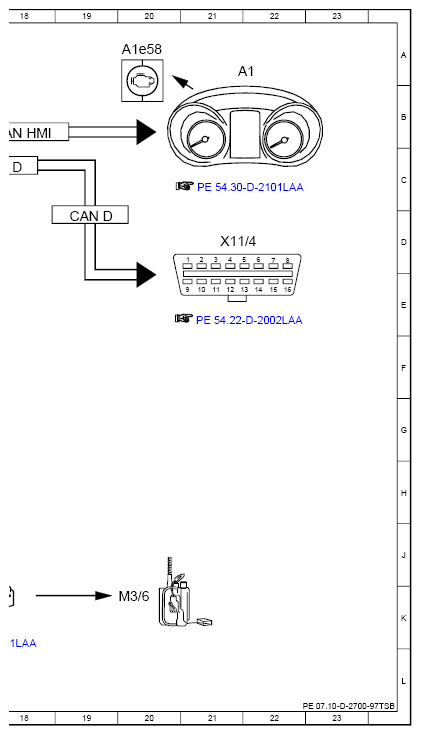

| A1 |
Instrument cluster |
21A |
| A1e58 |
Engine diagnosis indicator lamp |
20A |
| CAN B |
Interior CAN |
12B |
| CAN C |
Drive train CAN |
12K |
| CAN C1 |
Engine CAN |
12G |
| CAN D |
Diagnostic CAN |
17C |
| CAN D |
Diagnostic CAN |
19D |
| CAN HMI |
User interface CAN |
18B |

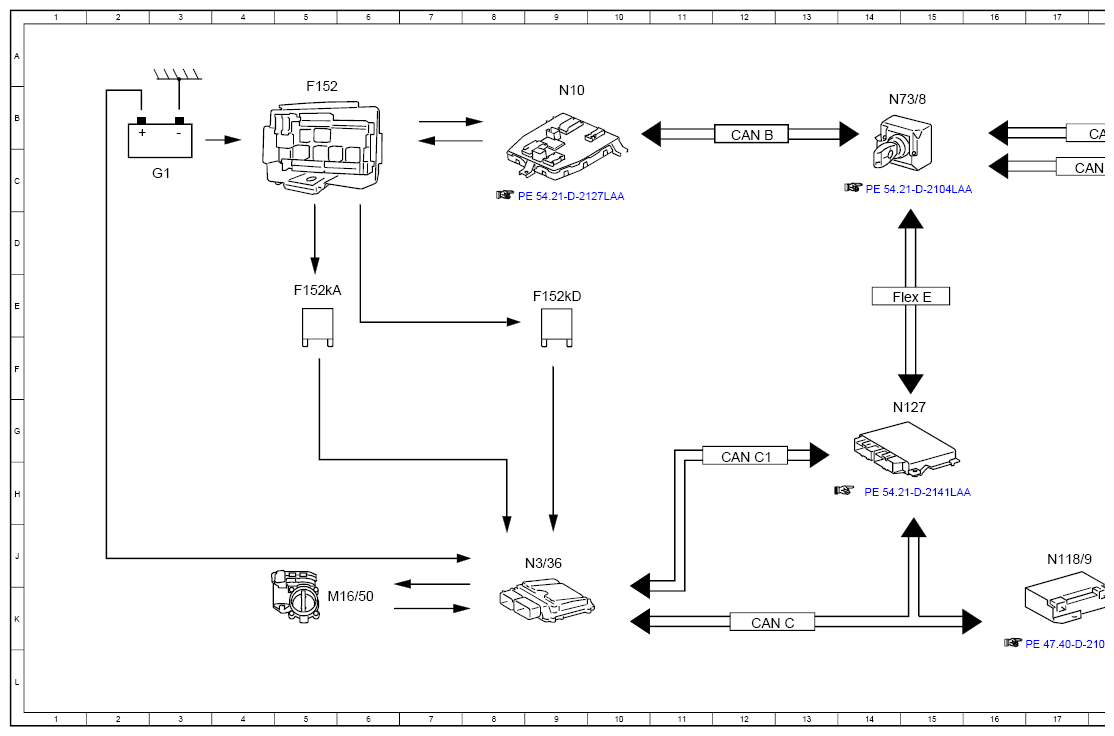

| F152 |
Vehicle interior fuse and relay module |
5B |
| F152kA |
Tml 15 relay 1 |
5E |
| F152kD |
Tml. 87M relay |
9E |
| Flex E |
Chassis FlexRay |
15E |
| G1 |
On-board electrical system battery |
3C |
| M16/50 |
Throttle valve actuator |
6K |
| M3/6 |
Fuel pump with fill level sensor |
20K |
| N10 |
SAM control unit |
9B |
| N118/9 |
Fuel pump control unit |
17J |
| N127 |
Drivetrain control unit |
14G |
| N3/36 |
ME-SFI [ME] control unit |
9J |
| N73/8 |
Electronic ignition lock (EZS) control unit |
14B |
| X11/4 |
Diagnostic connector |
21D |
