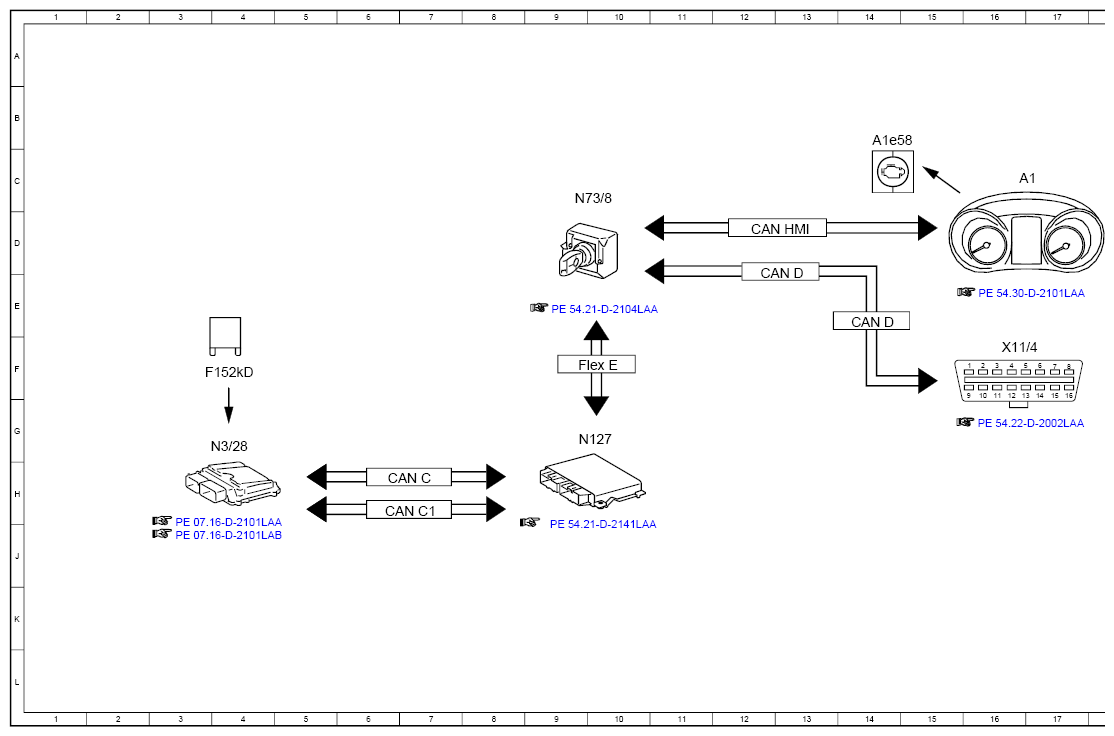

Electrical Function Schematic For EUROPEAN On-Board Diagnosis - Pe07.10-D-2725-97TSC
| Code: | Designation: | Position: |
|---|---|---|
| A1 | Instrument cluster | 16C |
| A1e58 | Engine diagnosis indicator lamp | 14B |
| CAN C | Drive train CAN | 7H |
| CAN C1 | Engine CAN | 6H |
| CAN D | Diagnostic CAN | 12E |
| CAN D | Diagnostic CAN | 14E |
| CAN HMI | User interface CAN | 12D |
| F152kD | Tml. 87M relay | 4F |
| Flex E | Chassis FlexRay | 10F |
| N127 | Drivetrain control unit | 9G |
| N3/28 | CDI control unit | 4G |
| N73/8 | Electronic ignition lock (EZS) control unit | 9C |
| X11/4 | Diagnostic connector | 16F |
