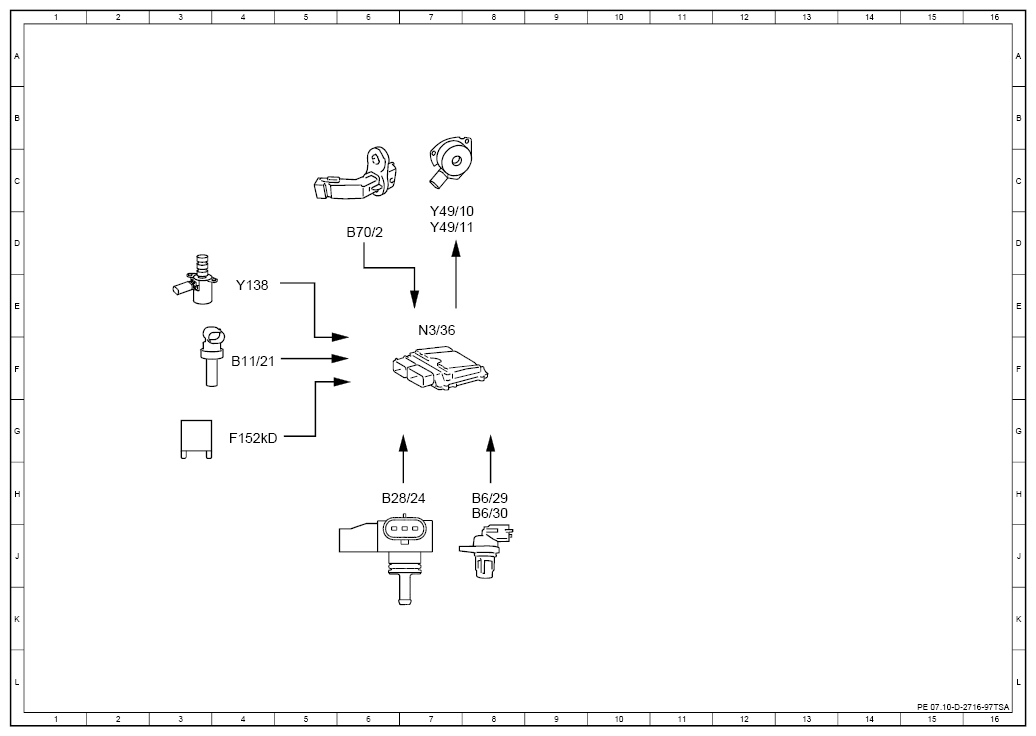

Electrical Function Schematic For Camshaft Adjustment - Pe07.10-D-2716-97TSA
| Code: | Designation: | Position: |
|---|---|---|
| B11/21 | Coolant temperature sensor | 4F |
| B28/24 | Intake manifold pressure sensor | 6H |
| B6/29 | Intake camshaft Hall sensor | 8H |
| B6/30 | Exhaust camshaft Hall sensor | 8H |
| B70/2 | Crankshaft Hall sensor | 6D |
| F152kD | Tml. 87M relay | 4G |
| N3/36 | ME-SFI [ME] control unit | 7E |
| Y138 | Engine oil pump valve | 4E |
| Y49/10 | Intake camshaft solenoid | 7D |
| Y49/11 | Exhaust camshaft solenoid | 7D |
