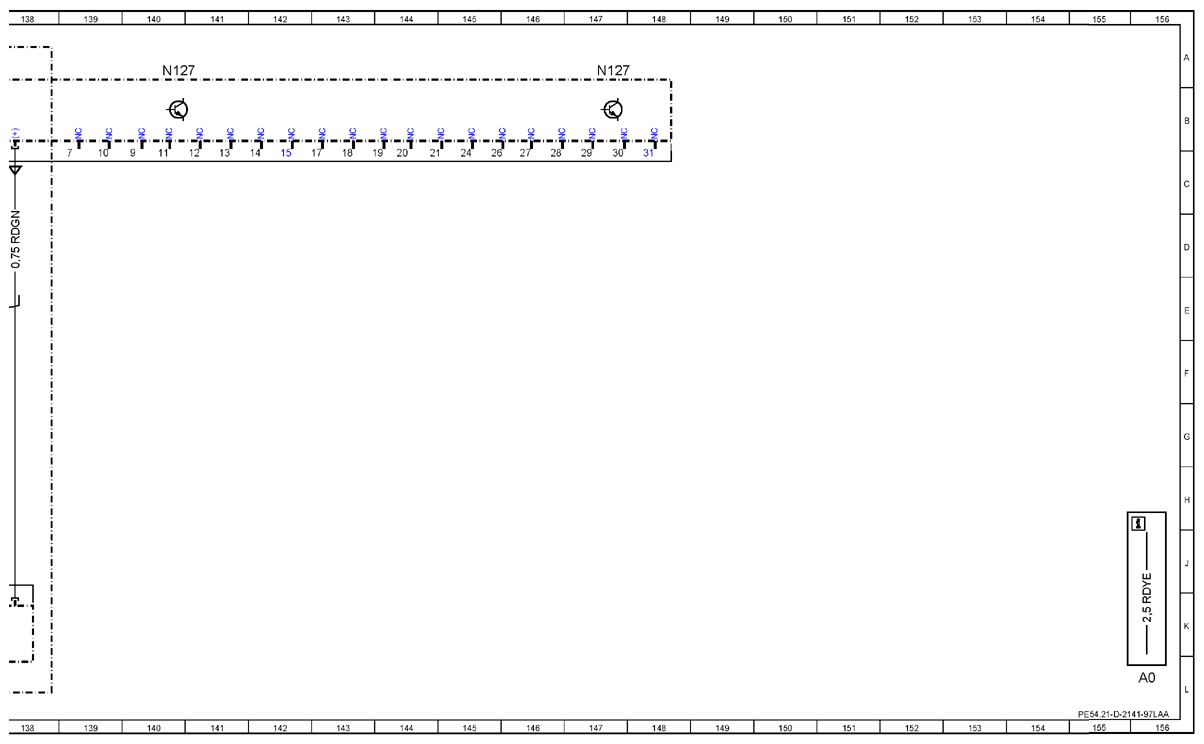

| AO |
Color code key |
156L |
| A68 |
Accelerator pedal module |
91L |

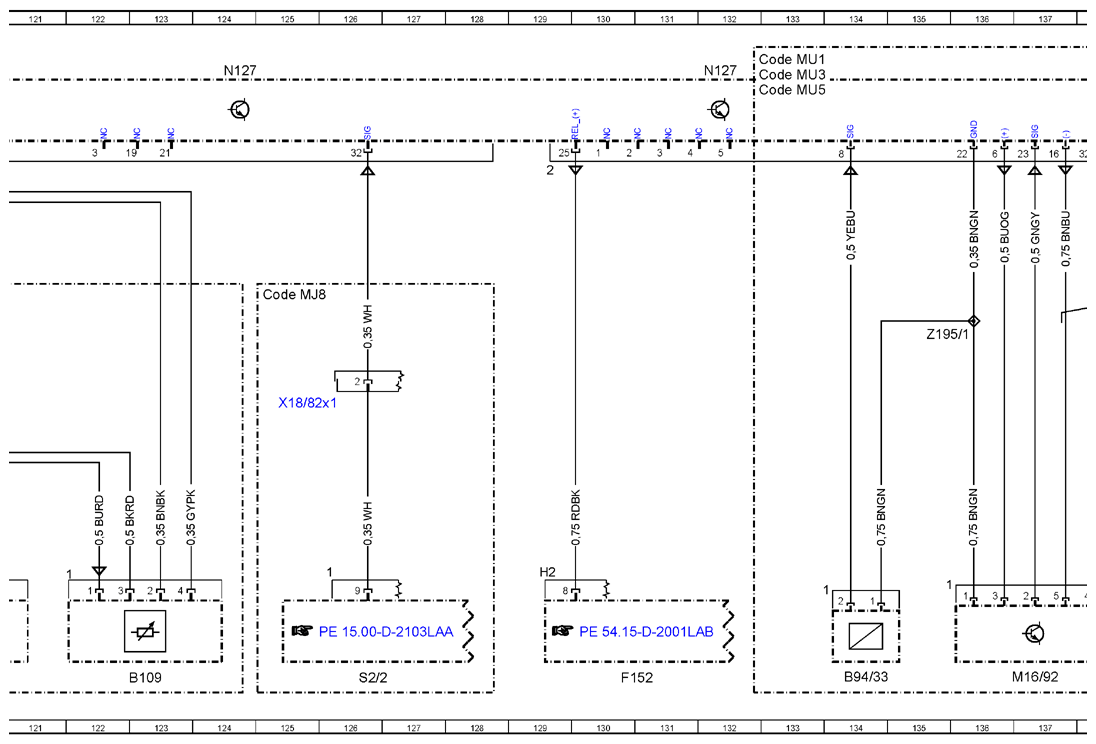

| B109 |
Clutch travel sensor |
123L |

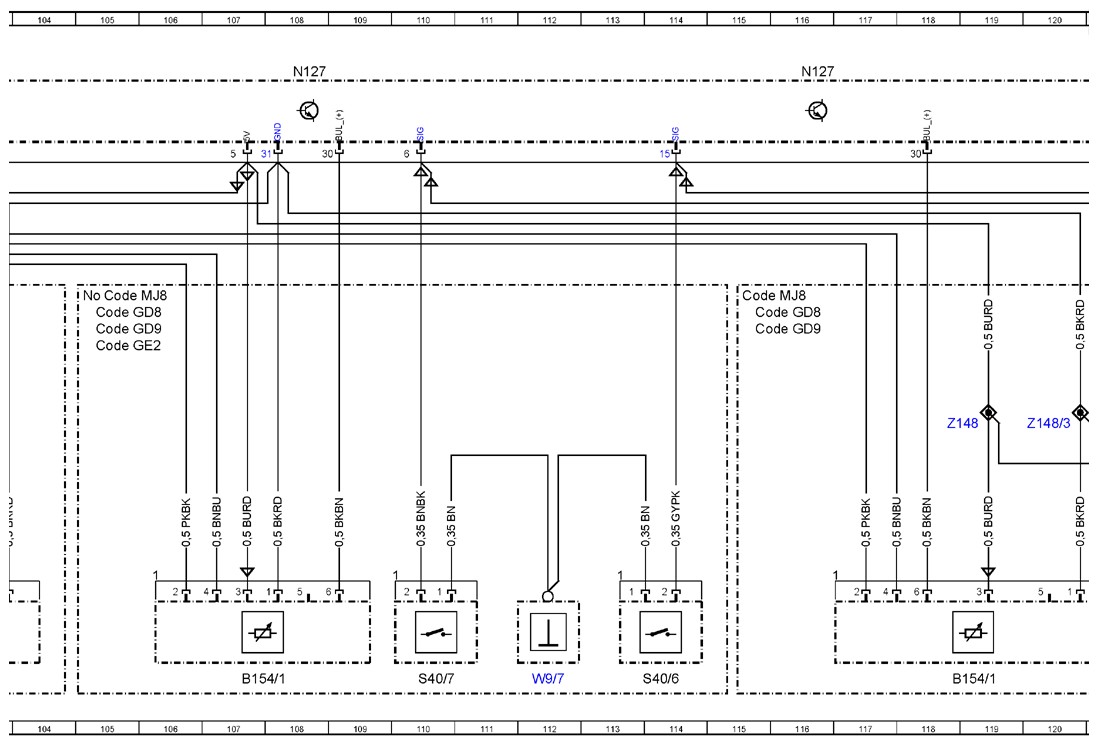

| B154/1 |
Transmission neutral position position sensor |
102L |
| B154/1 |
Transmission neutral position position sensor |
107L |
| B154/1 |
Transmission neutral position position sensor |
119L |
| B94/33 |
Low-temperature circuit coolant temperature sensor |
134L |
| CAN C |
Drive train CAN |
16K |
| CAN C1 |
Engine CAN |
63K |
| CAN C1 |
Engine CAN |
68K |
| CAN C1 |
Engine CAN |
72K |
| CAN C1 |
Engine CAN |
77K |
| CAN C1 |
Engine CAN |
82K |
| CAN PER |
Peripherals CAN |
19K |
| Code B25 |
Electric parking brake |
94E |
| Code E07 |
Hill Start Assist |
94E |
| Code G42 |
7G-TRONIC PLUS |
94E |
| Code G43 |
Automatic transmission 9G-TRONIC |
94F |
| Code GD8 |
ECO Gear 360 6-speed manual transmission |
105E |
| Code GD8 |
ECO Gear 360 6-speed manual transmission |
115E |
| Code GD9 |
6-speed manual transmission ECO Gear 480 |
105E |
| Code GD9 |
6-speed manual transmission ECO Gear 480 |
115E |
| Code GE2 |
6-speed manual transmission ZF EL 55 |
100E |
| Code GE2 |
6-speed manual transmission ZF EL 55 |
105F |
| Code M53 |
Constant RPM control |
94F |
| Code MG3 |
Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 RPM |
70E |
| Code MG3 |
Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 RPM |
61E |
| Code MG5 |
Engine OM 642 DE 30 LA 140 kW (190 hp) 3800 RPM |
66E |
| Code MH8 |
SULEV low-emission engine |
71E |
| Code MI1 |
Engine OM 651 DE 22 LA 84 kW (114 hp) 3800 RPM |
61E |
| Code MI2 |
Engine OM 651 DE 22 LA 105 kW (143 hp) 3800 RPM |
61E |
| Code MJ8 |
ECO start/stop function |
105E |
| Code MJ8 |
ECO start/stop function |
115E |
| Code MJ8 |
ECO start/stop function |
125E |
| Code MJ8 |
ECO start/stop function |
94F |
| Code MM3 |
Engine M 274 DEH 20 LA 140 kW (190 hp) 5000 RPM |
45E |
| Code MM3 |
Engine M 274 DEH 20 LA 140 kW (190 hp) 5000 RPM |
75E |
| Code MR4 |
Engine OM 651 DE 22 LA 110 kW (150 hp) 3800 RPM |
61F |
| Code MSO |
Radiator fan, electric |
45E |
| Code MS1 |
Cruise control |
94F |
| Code MT4 |
Variable electronic RPM regulator |
94G |
| Code MU1 |
OM 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
80E |
| Code MU1 |
OM 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
132A |
| Code MU1 |
OM 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
22E |
| Code MU3 |
OM 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
80E |
| Code MU3 |
OM 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
132A |
| Code MU3 |
OM 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
22E |
| Code MU5 |
OM 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
80E |
| Code MU5 |
OM 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
132B |
| Code MU5 |
OM 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
22E |
| Code MW1 |
Engine run-on control (MWS) |
94G |
| Code N05 |
MB countershaft power take-off, (2c) |
94G |
| Code N07 |
MB countershaft power take-off, (2b) |
94G |
| Code N1V |
Pre-installation for power take-off |
94H |
| Code ZG1 |
All-wheel drive, engageable |
94H |
| Code ZG3 |
Engageable all-wheel drive with gear reduction |
94H |
| F150/4 |
Driver seat base prefuse box |
54L |
| F150/4 |
Driver seat base prefuse box |
38L |
| F150/4f7 |
Fuse 7 |
52K |
| F150/4f7 |
Fuse 7 |
52K |

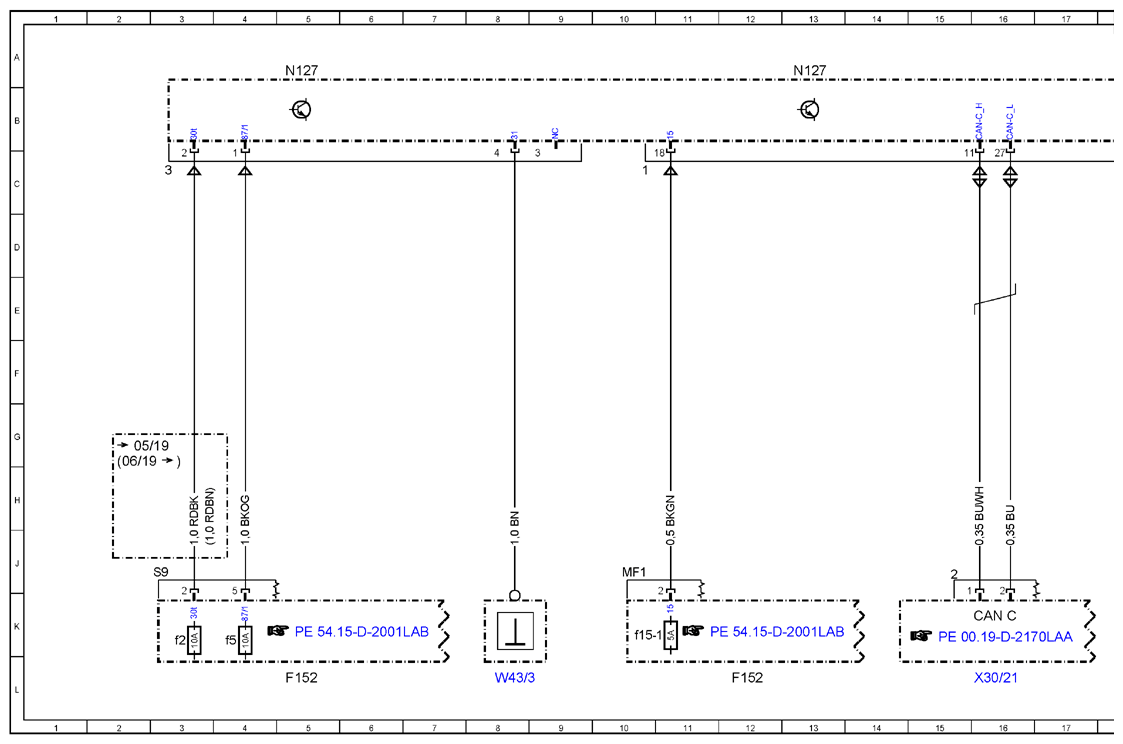

| F152 |
Vehicle interior fuse and relay module |
5L |
| F152 |
Vehicle interior fuse and relay module |
12L |
| F152 |
Vehicle interior fuse and relay module |
130L |
| F152 |
Vehicle interior fuse and relay module |
58L |
| F152 |
Vehicle interior fuse and relay module |
43L |
| F152 |
Vehicle interior fuse and relay module |
28L |
| F152f15-1 |
Electrical fuse 15-1 |
10K |
| F152f2 |
Fuse 2 |
3K |
| F152f5 |
Fuse 5 |
4K |
| F152f6 |
Fuse 6 |
57K |
| F152f6 |
Fuse 6 |
41K |
| F152f60 |
Fuse 60 |
25K |
| F152f61 |
Fuse 61 |
26K |
| Flex E |
Chassis FlexRay |
86K |
| M16/92 |
Exhaust flap actuator motor |
137L |

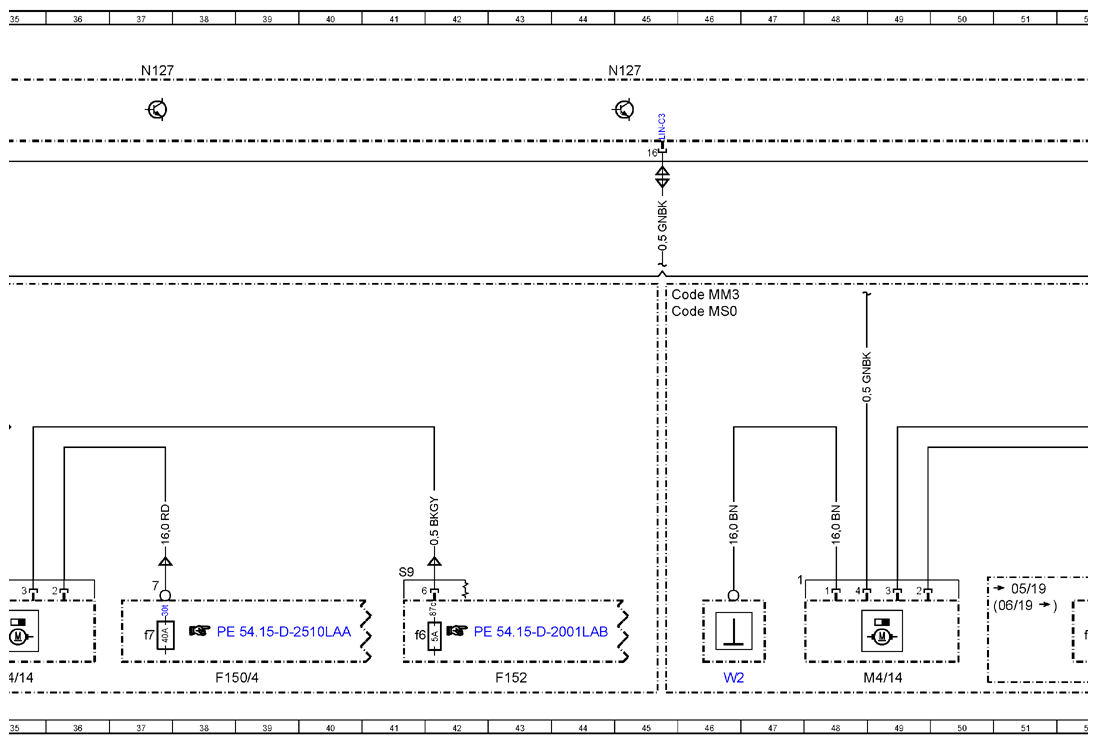

| M4/14 |
Cooler fan |
49L |
| M4/14 |
Cooler fan |
35L |

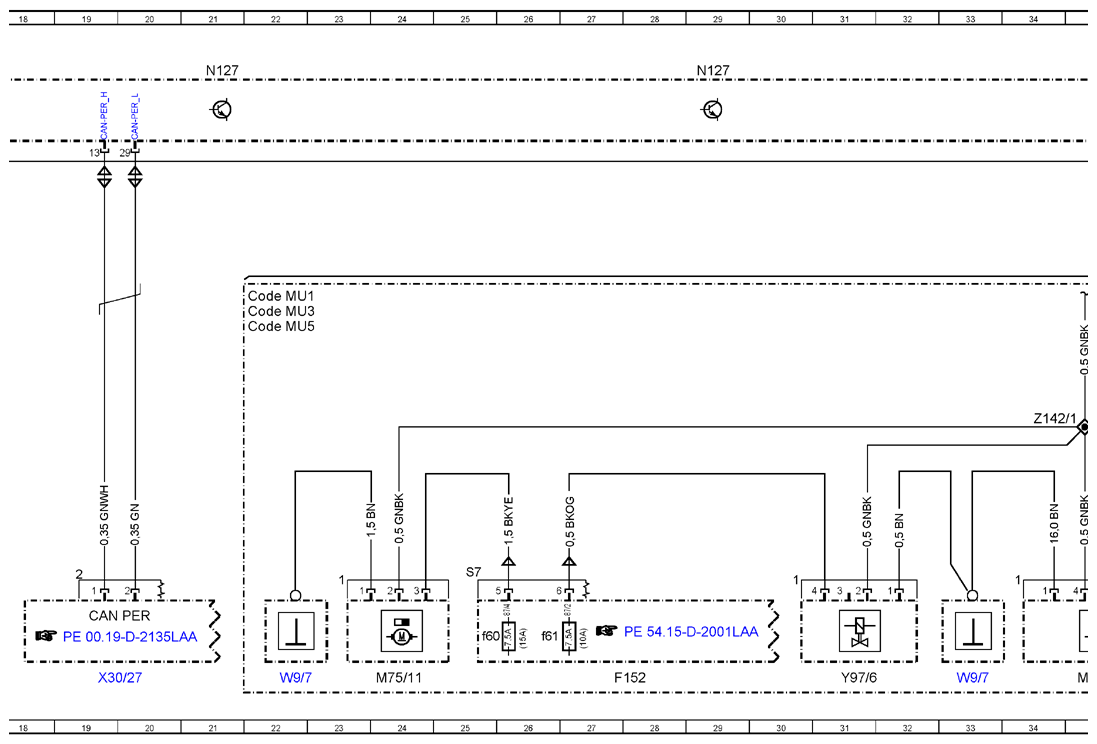

| M75/11 |
Low-temperature circuit electric coolant pump |
24L |

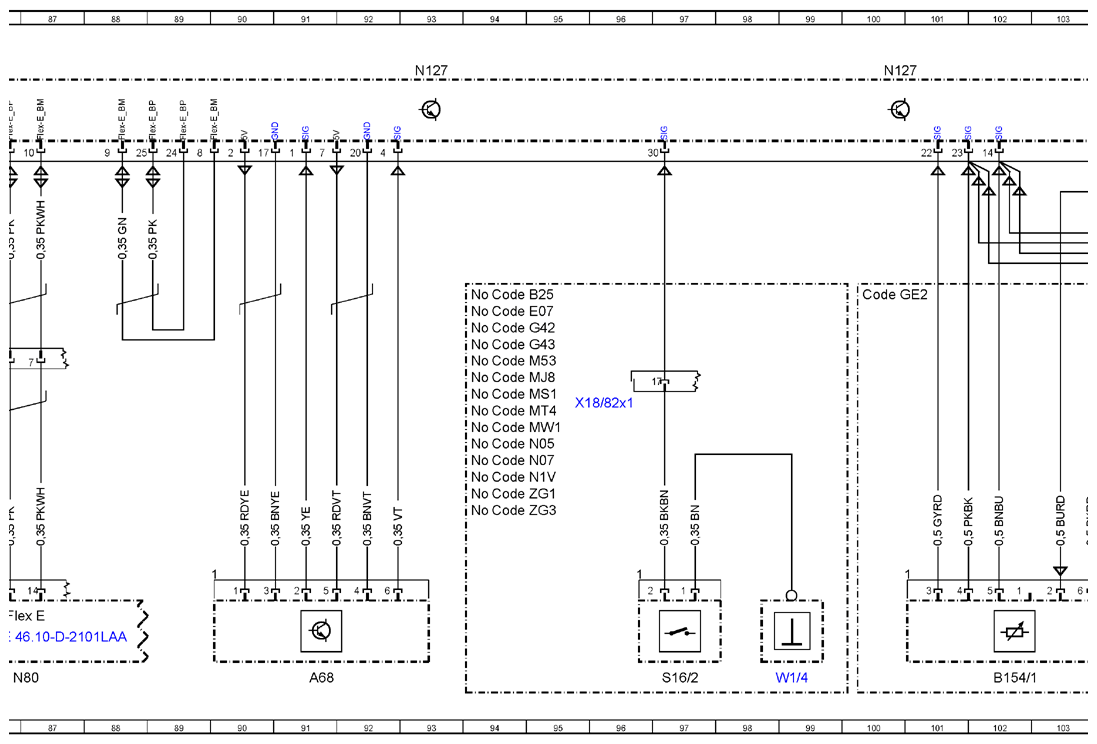

| N127 |
Drivetrain control unit |
5A |
| N127 |
Drivetrain control unit |
13A |
| N127 |
Drivetrain control unit |
29A |
| N127 |
Drivetrain control unit |
52A |
| N127 |
Drivetrain control unit |
61A |
| N127 |
Drivetrain control unit |
68A |
| N127 |
Drivetrain control unit |
76A |
| N127 |
Drivetrain control unit |
84A |
| N127 |
Drivetrain control unit |
93A |
| N127 |
Drivetrain control unit |
100A |
| N127 |
Drivetrain control unit |
108A |
| N127 |
Drivetrain control unit |
116A |
| N127 |
Drivetrain control unit |
132A |
| N127 |
Drivetrain control unit |
124A |
| N127 |
Drivetrain control unit |
140A |
| N127 |
Drivetrain control unit |
147A |
| N127 |
Drivetrain control unit |
21A |
| N127 |
Drivetrain control unit |
37A |
| N127 |
Drivetrain control unit |
45A |

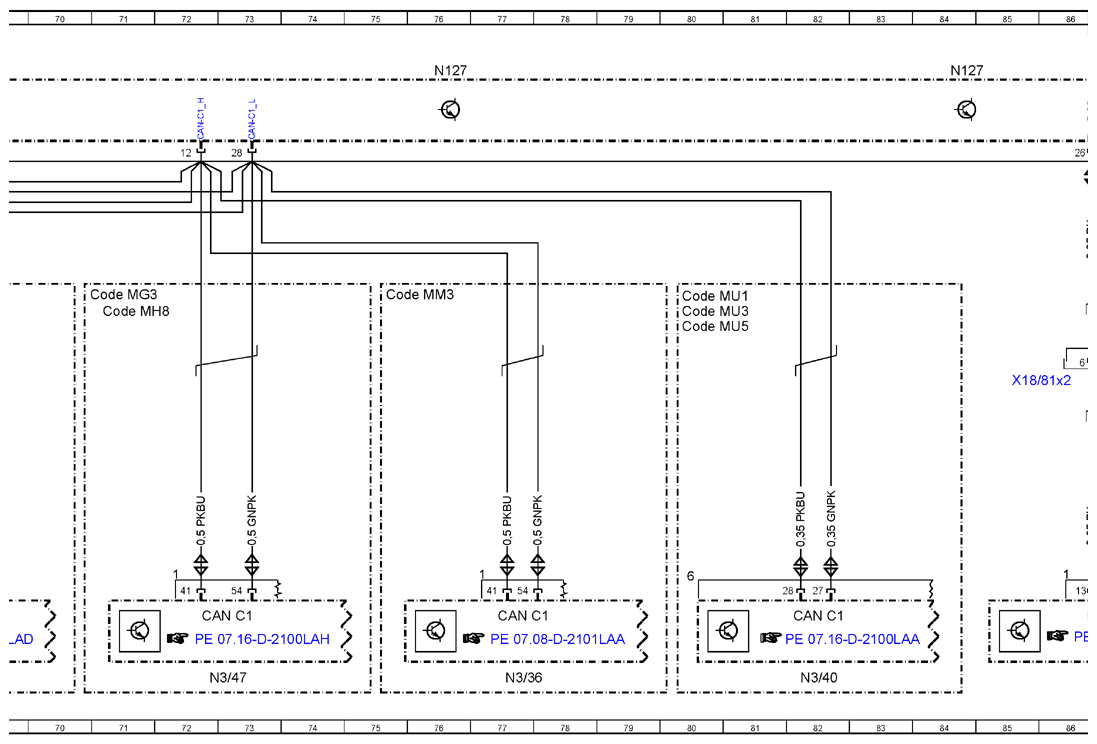

| N3/28 |
CDI control unit |
68L |

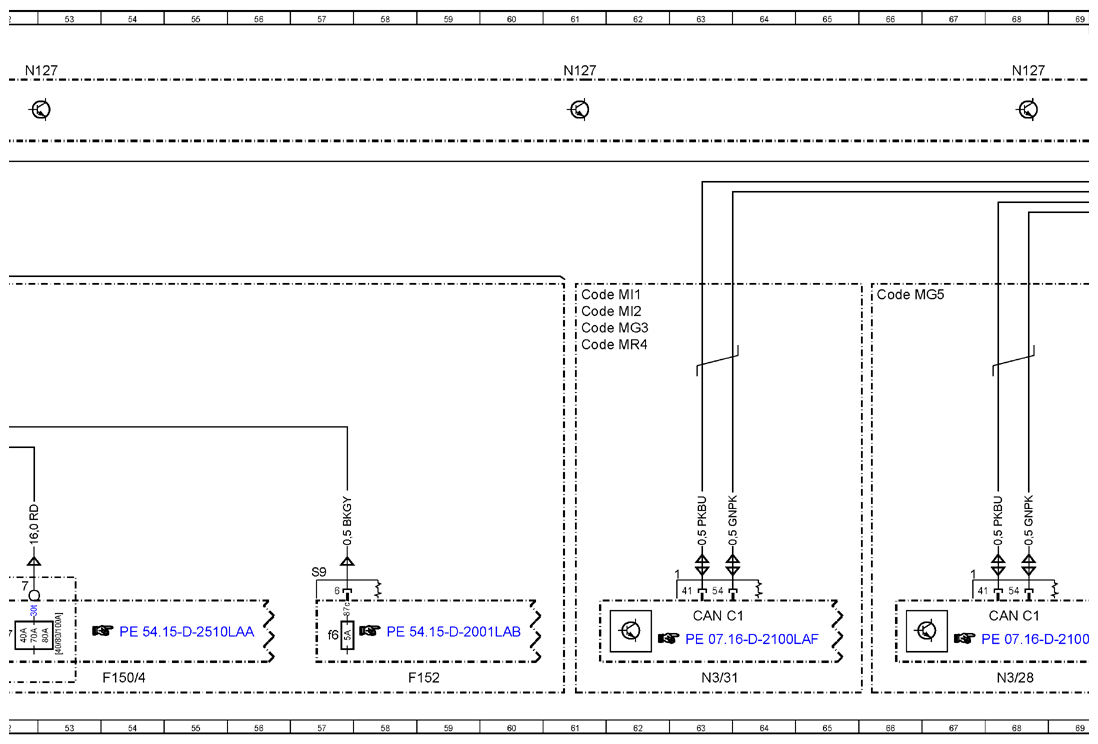

| N3/31 |
CDI control unit |
63L |
| N3/36 |
ME-SFI [ME] control unit |
77L |
| N3/40 |
CDI control unit |
82L |
| N3/47 |
CDI control unit |
73L |
| N80 |
Steering column tube module (MRM) control unit |
86L |
| S16/2 |
Backup lamp switch |
97L |
| S2/2 |
Engine start/stop button |
126L |
| S40/6 |
Clutch pedal switch |
114L |
| S40/7 |
Upper clutch pedal switch |
110L |
| W1/4 |
HLS cockpit ground point |
99L |
| W2 |
Right front lamp unit ground point |
46L |
| W43/3 |
Left firewall ground point |
8L |
| W9/7 |
Left front ground point 2 |
112L |
| W9/7 |
Left front ground point 2 |
33L |
| W9/7 |
Left front ground point 2 |
22L |
| X18/81x2 |
Left cockpit/MWH electrical connector 2 |
85F |
| X18/82x1 |
Right cockpit/MWH electrical connector 1 |
125G |
| X18/82x1 |
Right cockpit/MWH electrical connector 1 |
95G |
| X30/21 |
Drive train CAN (CAN C) potential distributor electrical connector |
16L |
| X30/27 |
Peripherals CAN (CAN PER) potential distributor electrical connector |
19L |
| Y97/6 |
Rotary valve switchover valve |
31L |
| Z142/1 |
LIN C3 connector sleeve |
34G |
| Z148 |
Powertrain control unit power supply end sleeve |
119G |
| Z148/3 |
Powertrain control unit ground connection end sleeve |
120G |
| Z195/1 |
Exhaust gas flap ground connection end sleeve |
135E |
