| A0 |
Color code key |
161L |

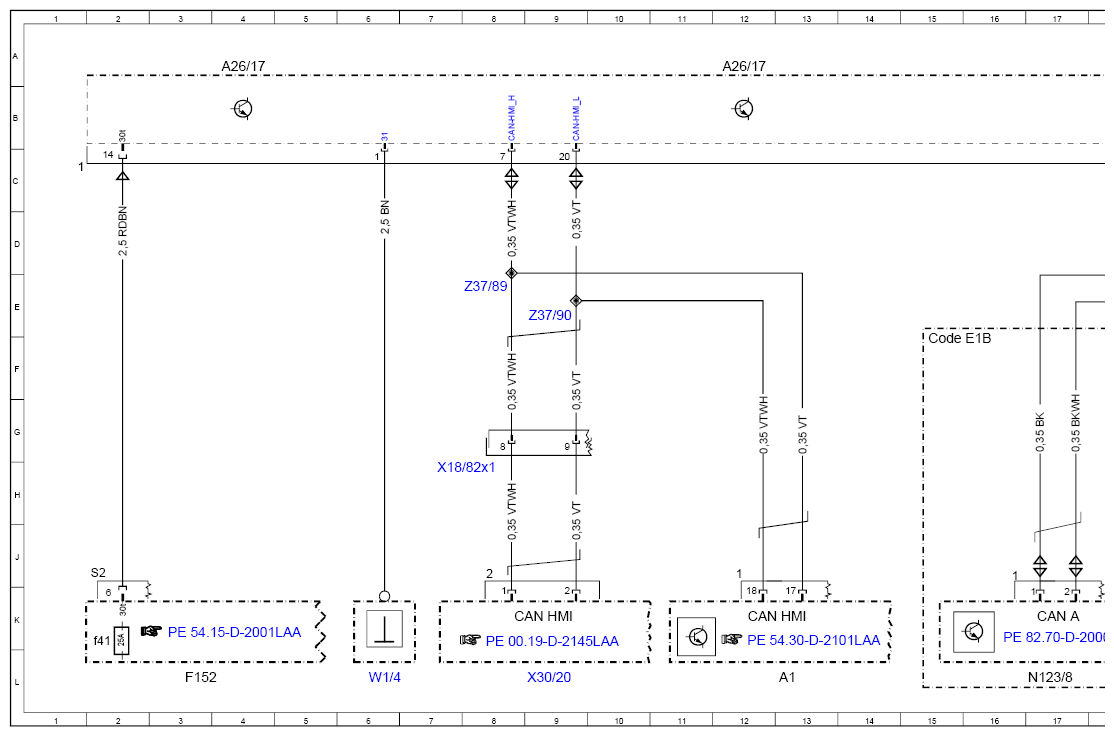

| A1 |
Instrument cluster |
13L |

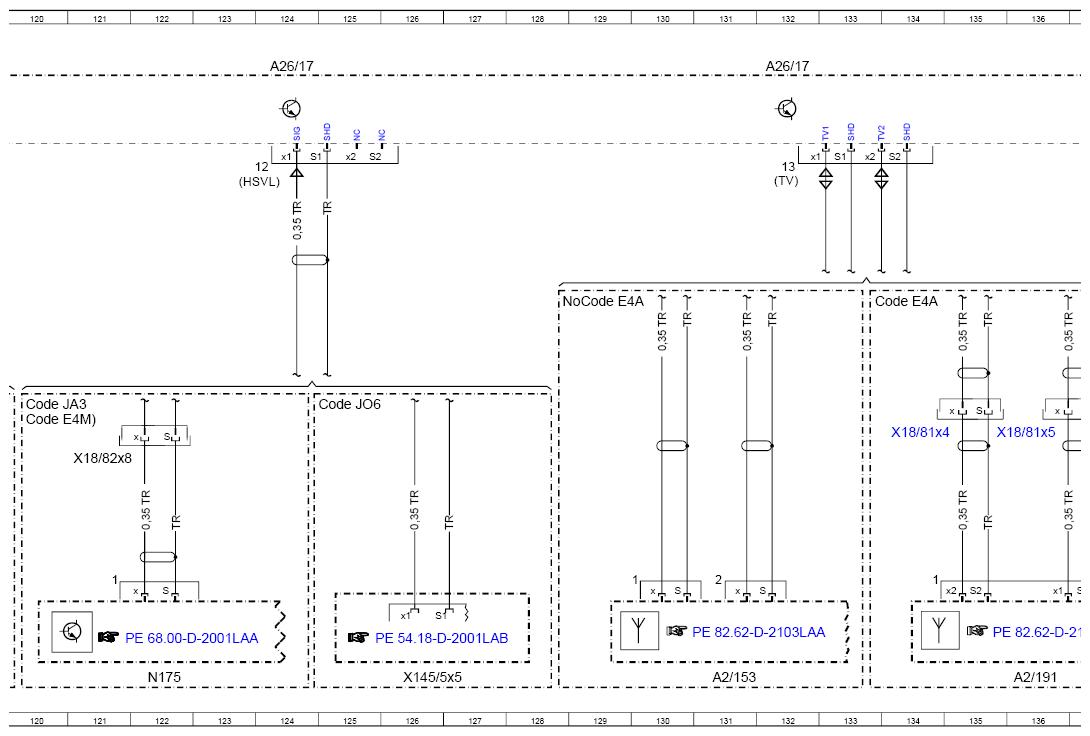

| A2/153 |
Roof antenna |
132L |
| A2/153 |
Roof antenna |
142L |

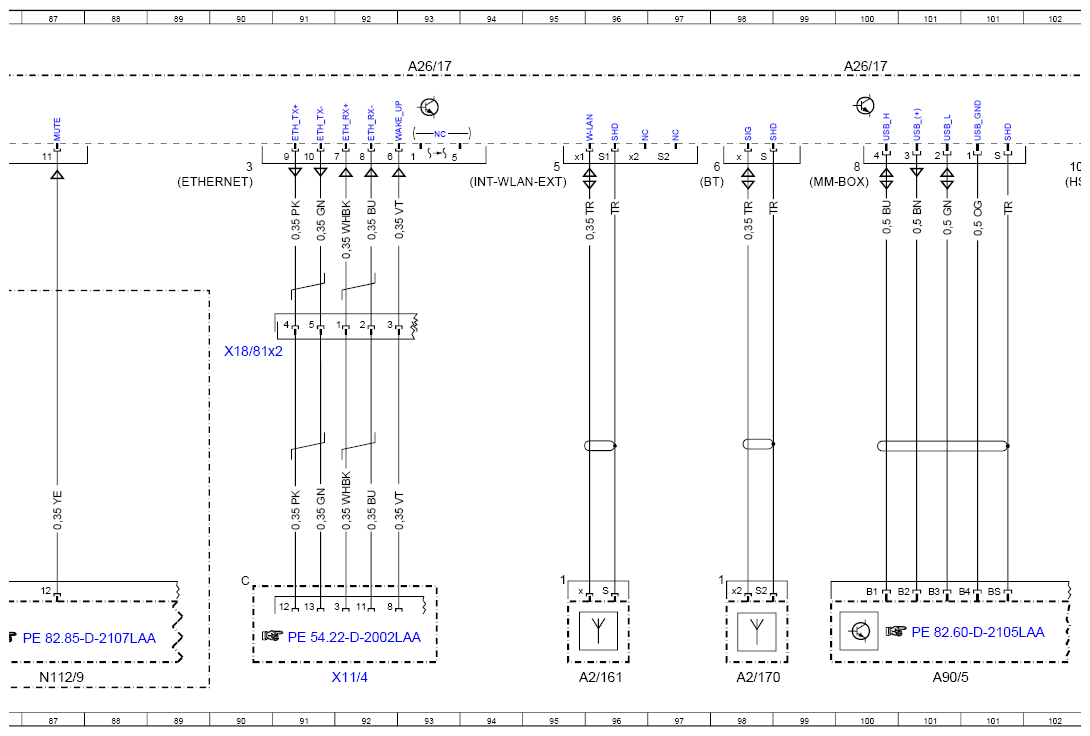

| A2/161 |
WLAN antenna 1 |
96L |

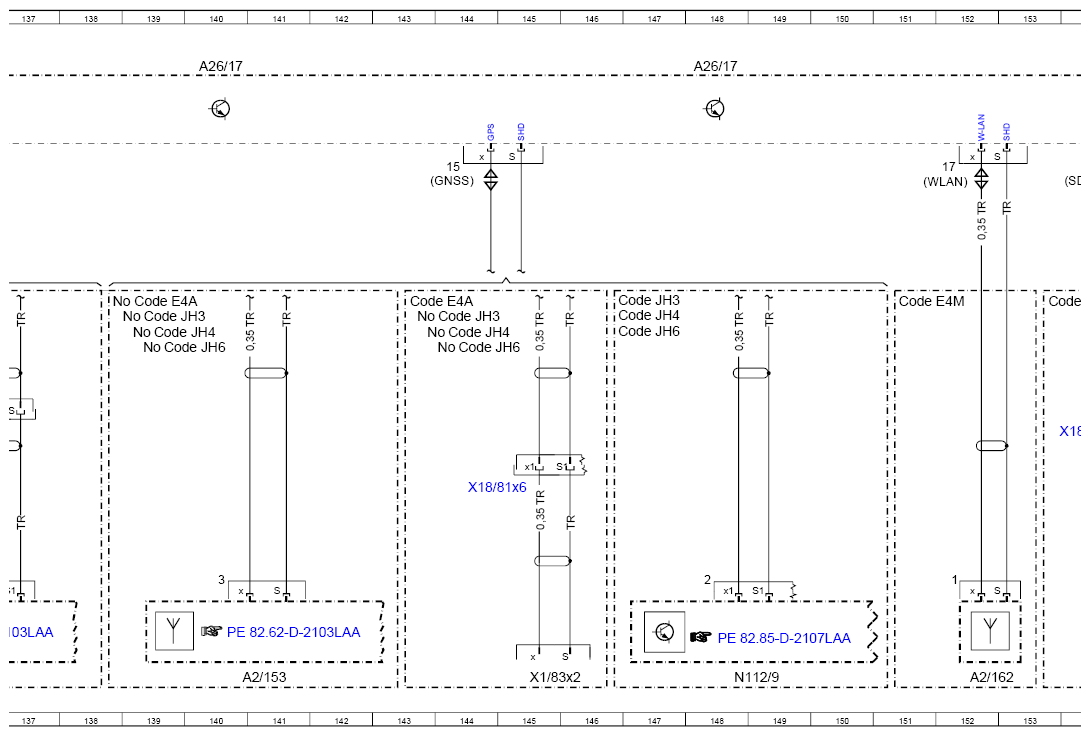

| A2/162 |
Wi-fi antenna 2 |
153L |
| A2/170 |
Bluetooth® and WLAN antenna |
98L |
| A2/171 |
Satellite Digital Audio Radio Service (SDARS) antenna |
156L |
| A2/191 |
Antenna switchbox |
137L |

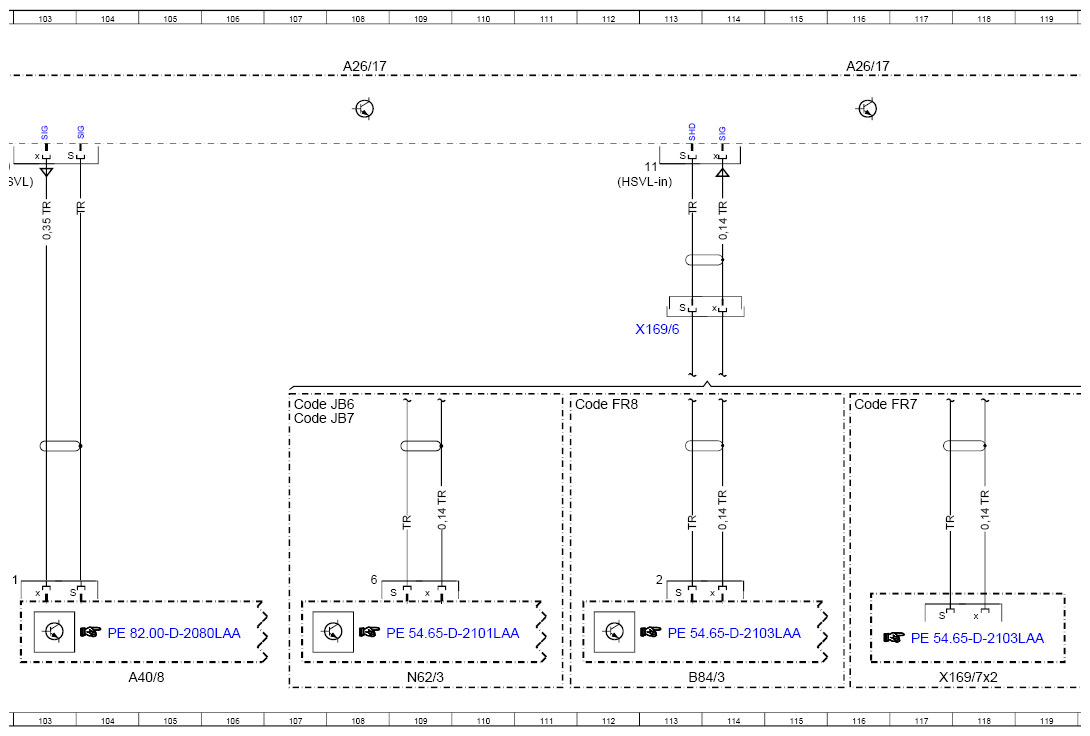

| A26/17 |
Head unit |
4A |
| A26/17 |
Head unit |
12A |
| A26/17 |
Head unit |
19A |
| A26/17 |
Head unit |
28A |
| A26/17 |
Head unit |
36A |
| A26/17 |
Head unit |
44A |
| A26/17 |
Head unit |
51A |
| A26/17 |
Head unit |
60A |
| A26/17 |
Head unit |
68A |
| A26/17 |
Head unit |
76A |
| A26/17 |
Head unit |
84A |
| A26/17 |
Head unit |
93A |
| A26/17 |
Head unit |
100A |
| A26/17 |
Head unit |
109A |
| A26/17 |
Head unit |
117A |
| A26/17 |
Head unit |
125A |
| A26/17 |
Head unit |
133A |
| A26/17 |
Head unit |
141A |
| A26/17 |
Head unit |
149A |

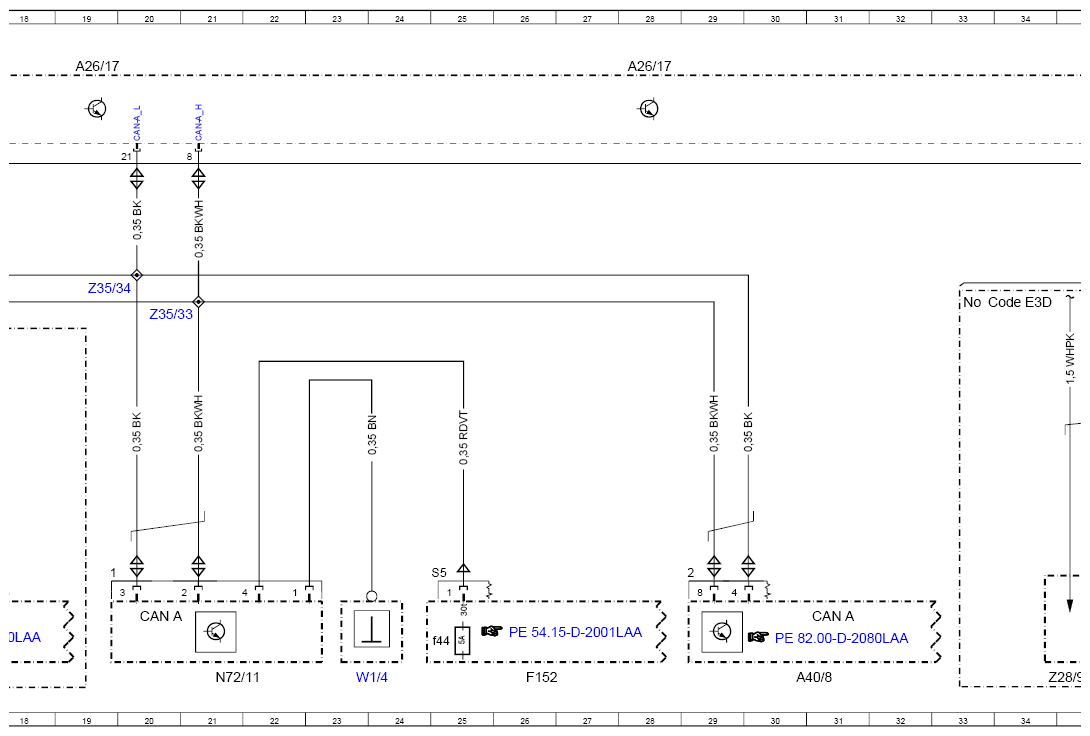

| A40/8 |
Audio/COMAND display control unit |
30L |
| A40/8 |
Audio/COMAND display control unit |
105L |

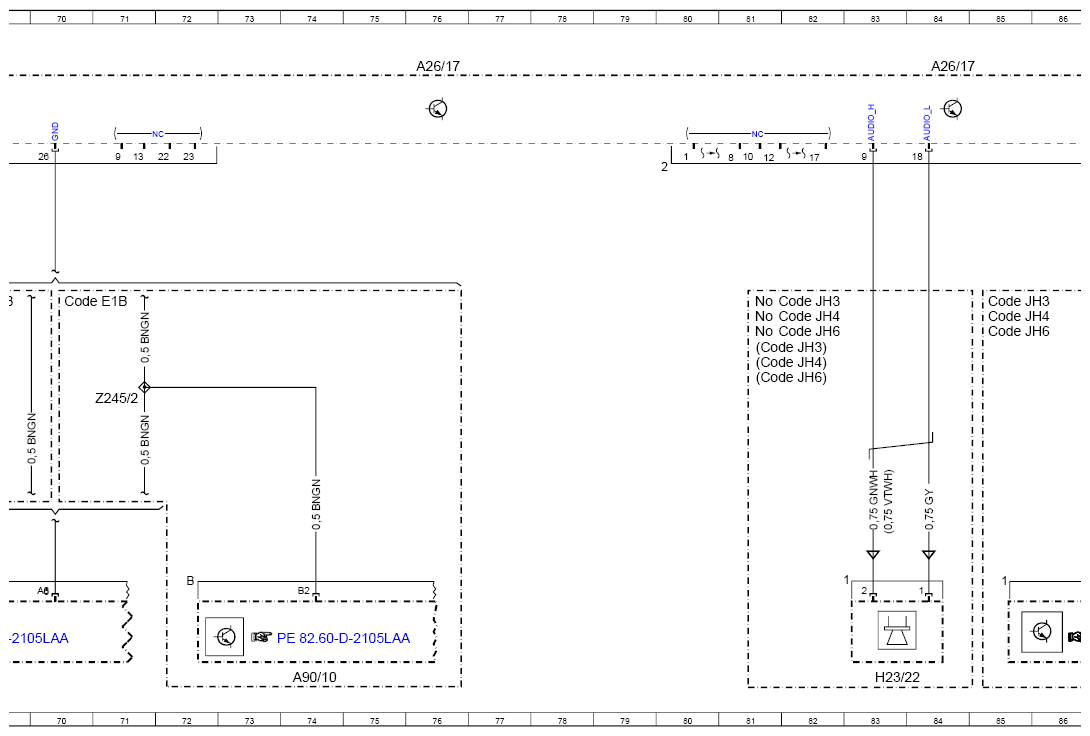

| A90/10 |
Multimedia connection unit remote control interface |
74L |
| A90/5 |
Multimedia connection unit |
69L |
| A90/5 |
Multimedia connection unit |
101L |

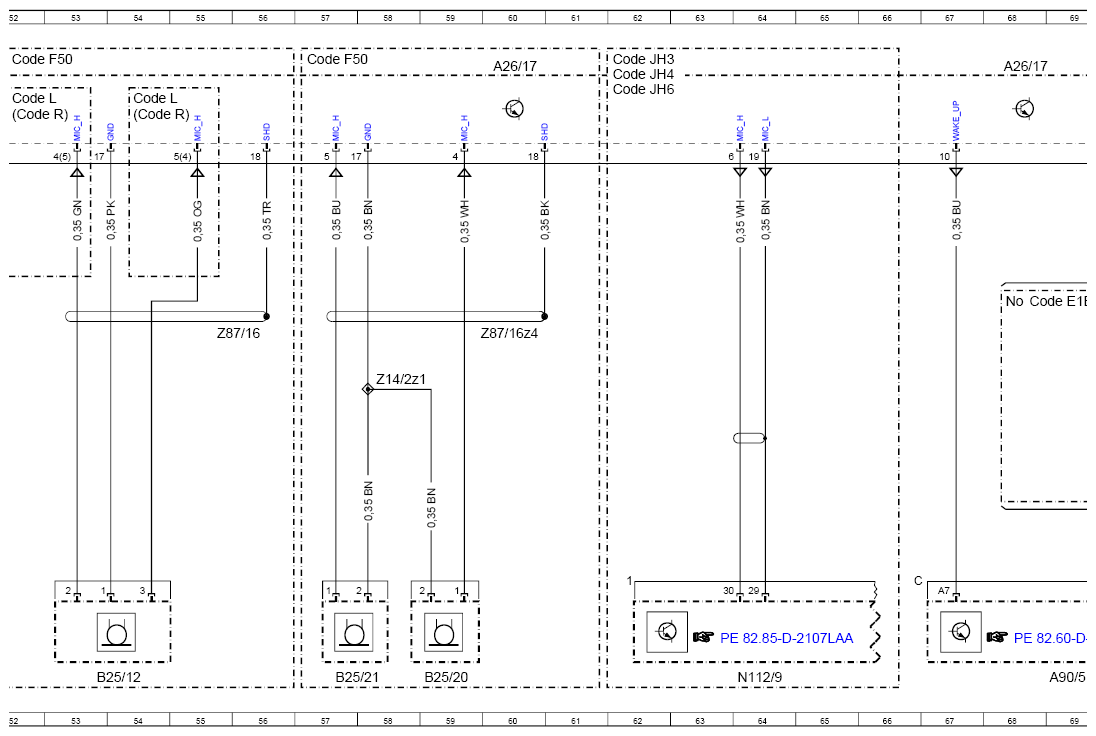

| B25/12 |
Hands-free system microphone |
54L |
| B25/20 |
Driver hands-free system microphone |
59L |
| B25/21 |
Front passenger hands-free system microphone |
57L |
| B84/3 |
Reversing camera (RFK) control unit |
114L |
| CAN A |
Telematics CAN |
20K |
| CAN A |
Telematics CAN |
31K |
| CAN A |
Telematics CAN |
17K |
| CAN HMI |
User interface CAN |
9K |
| CAN HMI |
User interface CAN |
12K |
| Code E1B |
Stowage compartment for smartphones incl. wireless charging |
15F |
| Code E1B |
Stowage compartment for smartphones incl. wireless charging |
70E |
| Code E1B |
Stowage compartment for smartphones incl. wireless charging |
68E |
| Code E1S |
Satellite radio |
154E |
| Code E3D |
Pre-installation for DSP box |
44E |
| Code E3D |
Pre-installation for DSP box |
33E |
| Code E4A |
Antenna interface for radio, navigation and cellular telephone system |
130E |
| Code E4A |
Antenna interface for radio, navigation and cellular telephone system |
134E |
| Code E4A |
Antenna interface for radio, navigation and cellular telephone system |
144E |
| Code E4A |
Antenna interface for radio, navigation and cellular telephone system |
140E |
| Code E4M |
MBUX multimedia system with 10.25-inch touchscreen |
152E |
| Code E4M |
MBUX multimedia system with 10.25-inch touchscreen |
121G |
| Code EL9 |
Front and rear two-way speaker system |
38E |
| Code EL9 |
Front and rear two-way speaker system |
38E |
| Code EP7 |
Electrics pre-installation for rear speakers |
38E |
| Code EP7 |
Electrics pre-installation for rear speakers |
38E |
| Code F50 |
Base |
57A |
| Code F50 |
Base |
52A |
| Code FR7 |
Backup Assist electrical system pre installation |
117G |
| Code FR8 |
Backup camera |
112G |
| Code JA3 |
Intel Iigent body control |
121G |
| Code JB6 |
Parking package with 360° camera |
108G |
| Code JB7 |
Parking Package with reversing camera |
108G |
| Code JH3 |
Communication module (LTE) for digital services |
62A |
| Code JH3 |
Communication module (LTE) for digital services |
85E |
| Code JH3 |
Communication module (LTE) for digital services |
147E |
| Code JH3 |
Communication module (LTE) for digital services |
140E |
| Code JH3 |
Communication module (LTE) for digital services |
145E |
| Code JH3 |
Communication module (LTE) for digital services |
81F |
| Code JH3 |
Communication module (LTE) for digital services |
81E |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
62A |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
85E |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
147E |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
145E |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
140E |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
81F |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
81E |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
62B |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
85E |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
147E |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
145F |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
140F |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
81F |
| Code JH6 |
Pre-installation for com.-module for digital services (LTE) |
81E |
| Code J06 |
OLU head unit integration pre-installation |
125G |
| F152 |
Vehicle interior fuse and relay module |
3L |
| F152 |
Vehicle interior fuse and relay module |
26L |
| F152f41 |
Fuse 41 |
2K |
| F152f44 |
Fuse 44 |
25K |
| H23/22 |
Center front mid-range speaker |
83L |
| N112/9 |
HERMES control unit |
64L |
| N112/9 |
HERMES control unit |
87L |
| N112/9 |
HERMES control unit |
149L |
| N123/8 |
Mobile phone cradle control unit |
17L |
| N175 |
MB Advanced Control control unit |
123L |
| N62/3 |
Parking system control unit |
110L |
| N72/11 |
Head unit control panel control unit |
21L |
| W1/4 |
HLS cockpit ground point |
6L |
| W1/4 |
HLS cockpit ground point |
23L |
| X1/83x2 |
GPS antenna electrical connector 2 |
146L |
| X11/4 |
Diagnostic connector |
92L |
| X145/5x5 |
Body manufacturer electrical connector |
127L |
| X169/6 |
Backup camera electrical connector |
114E |
| X169/7x2 |
Reversing camera electrical connector 2 |
119L |
| X18/81x2 |
Left cockpit/MWH electrical connector 2 |
90F |
| X18/81x3 |
Left cockpit/MWH electrical connector 3 |
39H |
| X18/81x4 |
Left cockpit/MWH electrical connector 4 |
135G |
| X18/81x5 |
Left cockpit/MWH electrical connector 5 |
137G |
| X18/81x6 |
Left cockpit/MWH electrical connector 6 |
145H |
| X18/81x7 |
Left cockpit/MWH electrical connector 7 |
155G |
| X18/82x1 |
Right cockpit/MWH electrical connector 1 |
8H |
| X18/82x8 |
Right cockpit/MWH electrical connector 8 |
122H |

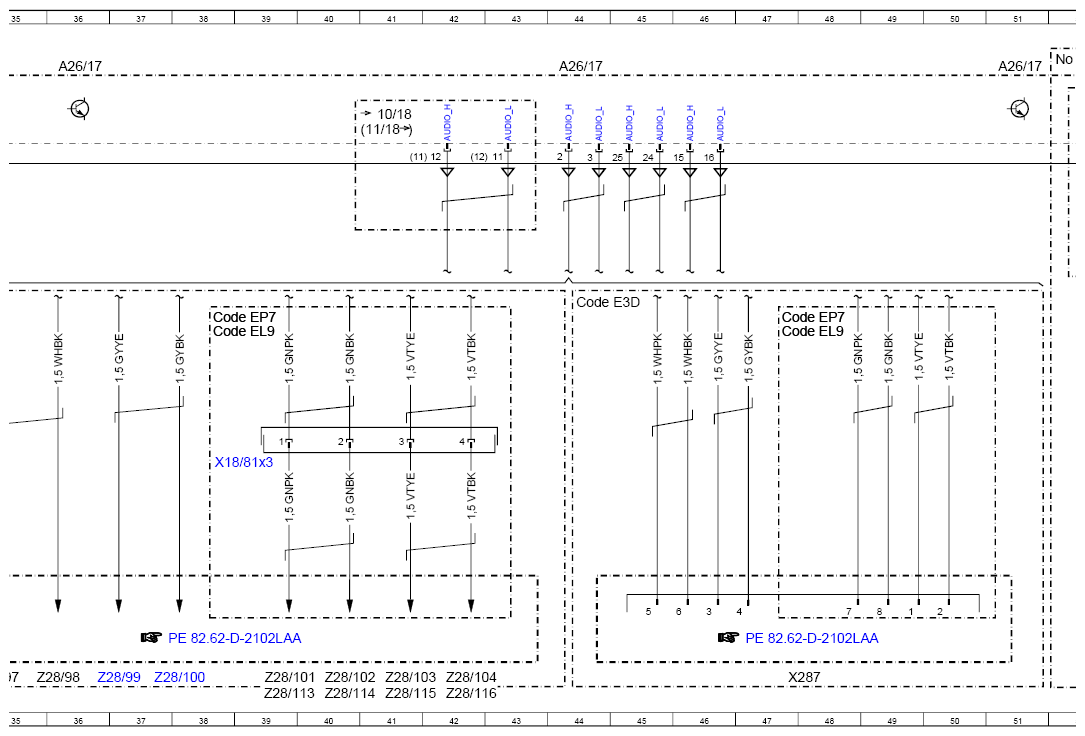

| X287 |
DSP box electrical connector |
47L |
| X30/20 |
User interface CAN (CAN HMD potential distributor electrical connector |
9L |
| Z14/2z1 |
Ground connection connector sleeve |
58F |
| Z245/2 |
Terminal 31 end sleeve (USB) |
71G |
| Z28/100 |
Right front speaker connector sleeve (-) |
37L |
| Z28/101 |
Left rear speaker end sleeve (+) |
39L |
| Z28/102 |
Left rear speaker end sleeve (-) |
40L |
| Z28/103 |
Right rear speaker end sleeve (+) |
41L |
| Z28/104 |
Right rear speaker end sleeve (-) |
42L |
| Z28/113 |
Rear left rear speaker end sleeve (+) |
39L |
| Z28/114 |
Rear left rear speaker end sleeve (-) |
40L |
| Z28/115 |
Rear right rear speaker end sleeve (+) |
41L |
| Z28/116 |
Rear right rear speaker end sleeve (-) |
42L |
| Z28/97 |
Left front speaker connector sleeve (+) |
35L |
| Z28/98 |
Left front speaker connector sleeve (-) |
36L |
| Z28/99 |
Right front speaker connector sleeve (+) |
36L |
| Z35/33 |
Telematics CAN (high) connector sleeve |
20E |
| Z35/34 |
Telematics CAN (low) connector sleeve |
19E |
| Z37/89 |
User interface CAN end sleeve (low) |
8E |
| Z37/90 |
User interface CAN end sleeve (high) |
9E |
| Z87/16 |
Microphone shielding end sleeve |
56F |
| Z87/16z4 |
Shielding connector sleeve |
60F |
