| A0 |
Color code key |
32L |
| B22/7 |
Left rear level sensor |
15L |
| B22/8 |
Left front level sensor |
13L |
| CAN PER |
Peripherals CAN |
9K |
| CAN PER |
Peripherals CAN |
25K |

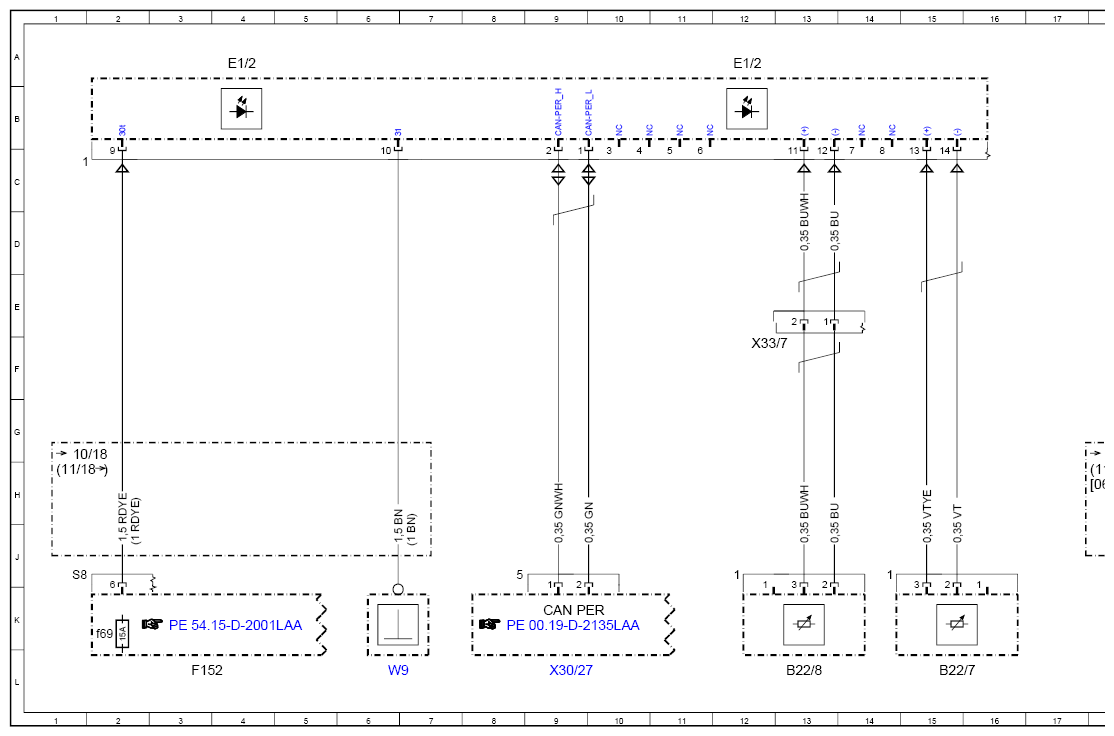

| E1/2 |
Left LED headlamp |
4A |
| E1/2 |
Left LED head I amp |
12A |

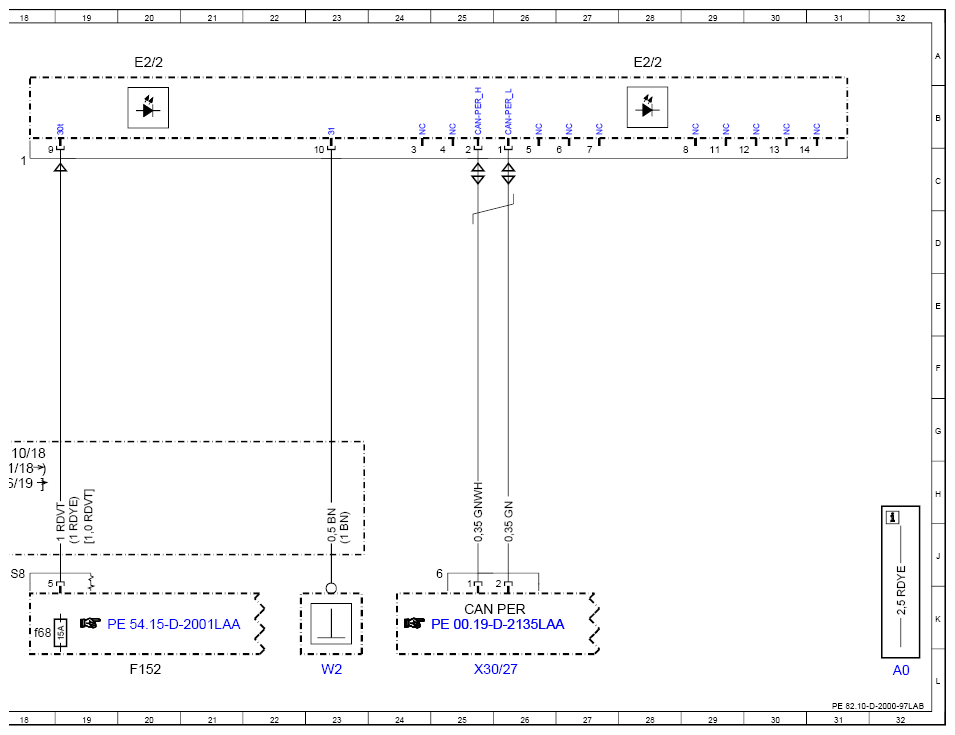

| E2/2 |
Right LED headlamp |
28A |
| E2/2 |
Right LED headlamp |
20A |
| F152 |
Vehicle interior fuse and relay module |
3L |
| F152 |
Vehicle interior fuse and relay module |
20L |
| F152f68 |
Fuse 68 |
18K |
| F152f69 |
Fuse 69 |
2K |
| W2 |
Right front lamp unit ground point |
23L |
| W9 |
Left front lamp unit ground point |
6L |
| X30/27 |
Peripherals CAN (CAN PER) potential distributor electrical connector |
9L |
| X30/27 |
Peripherals CAN (CAN PER) potential distributor electrical connector |
25L |
| X33/7 |
Headlamp range controller level sensor electrical connector |
12F |
