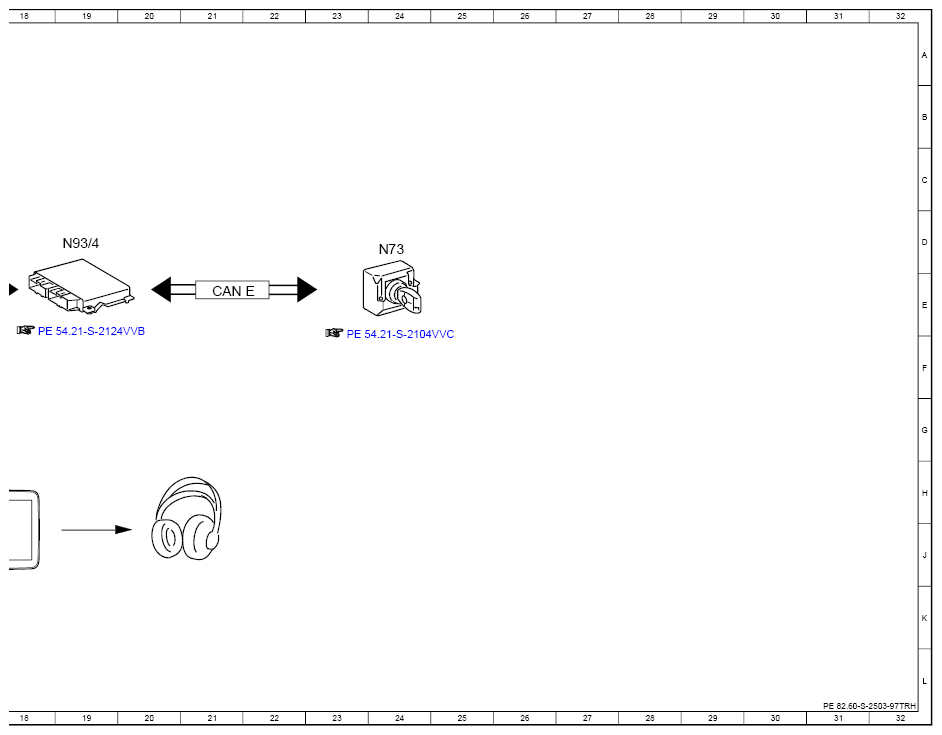

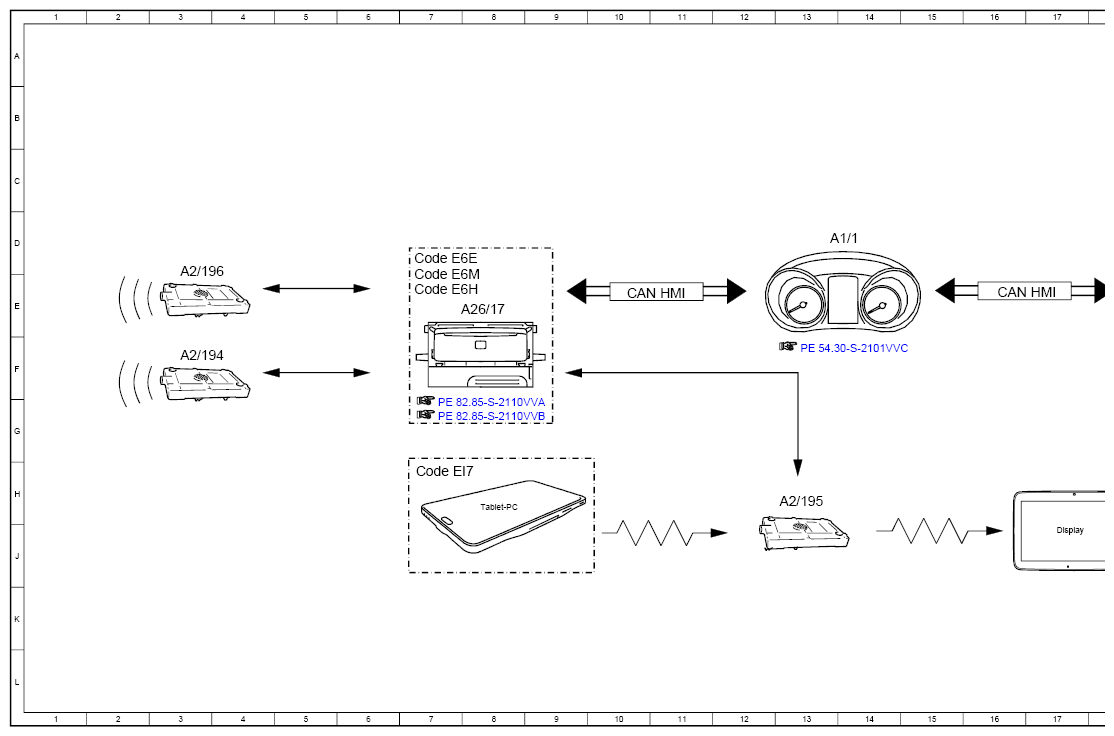

Rear Seat Entertainment System Function Schematic - Pe82.60-S-2503-97TRH
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 13D |
| A2/194 | WLAN antenna 1 | 3F |
| A2/195 | Bluetooth® and WLAN antenna | 13H |
| A2/196 | Wi-fi antenna 2 | 3E |
| A26/17 | Head unit | 8E |
| CAN E | Chassis CAN | 21E |
| CAN MMI | User interface CAN | 10E |
| CAN MMI | User interface CAN | 16E |
| Code E6E | HU Entry | 7D |
| Code E6H | HU High | 7E |
| Code E6M | HU Mid | 7E |
| Code EI7 | Pre-installation for Entertainment system and Comfort | 7H |
| N73 | Electronic ignition lock (EZS) control unit | 24D |
| N93/4 | Central gateway | 19D |
