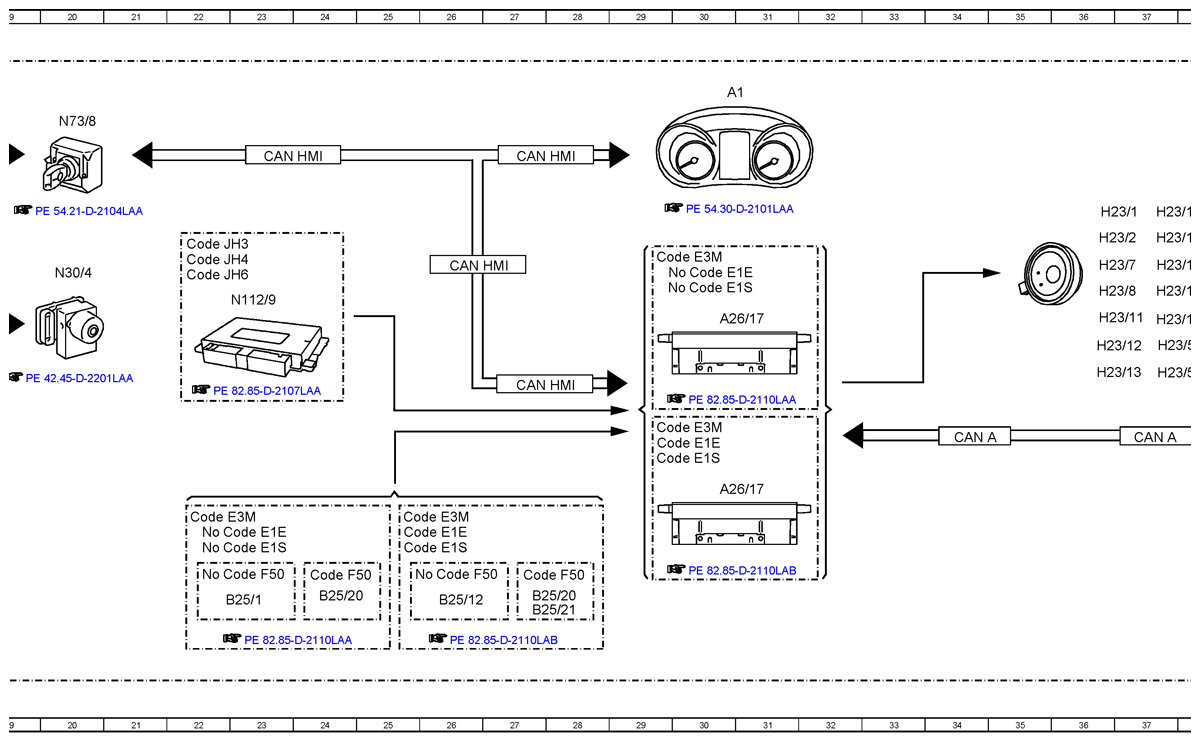

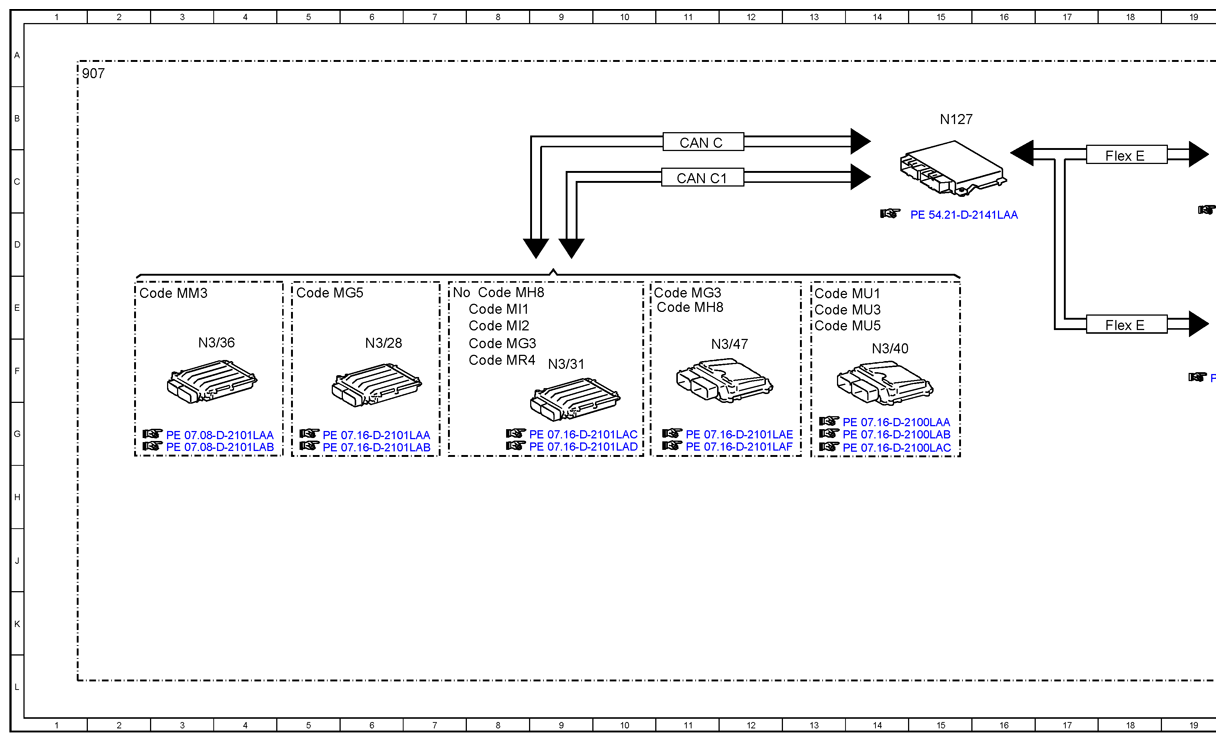

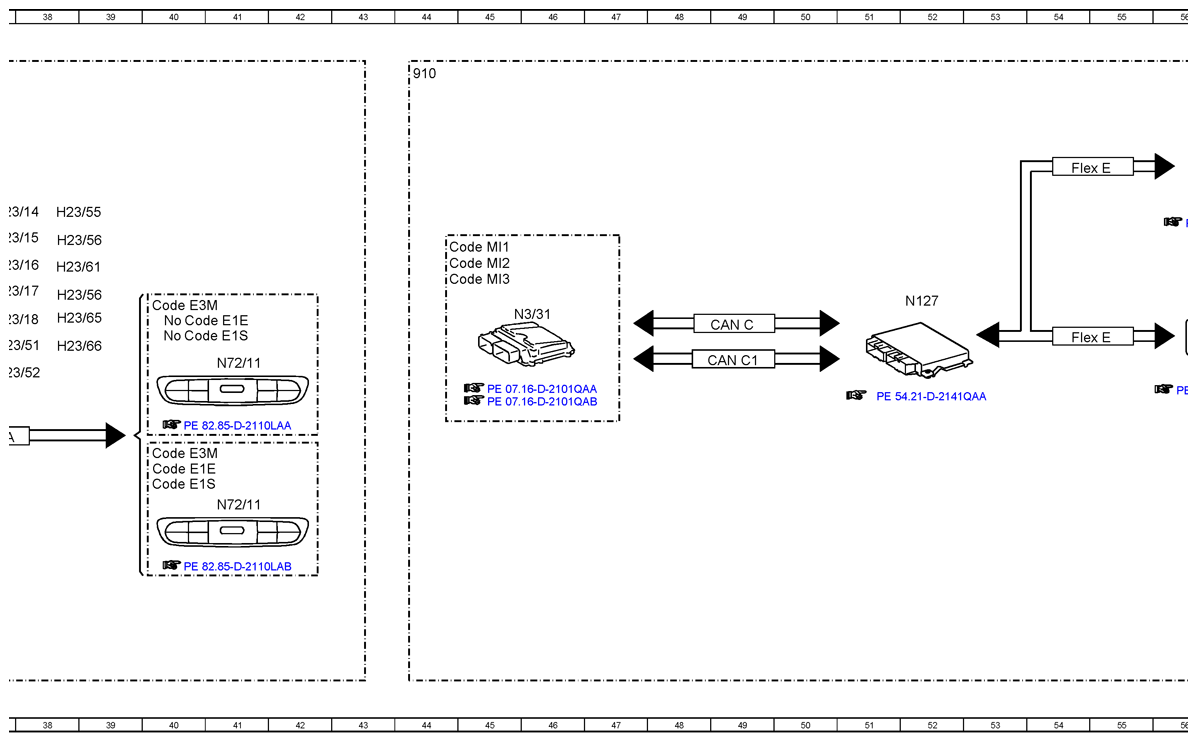

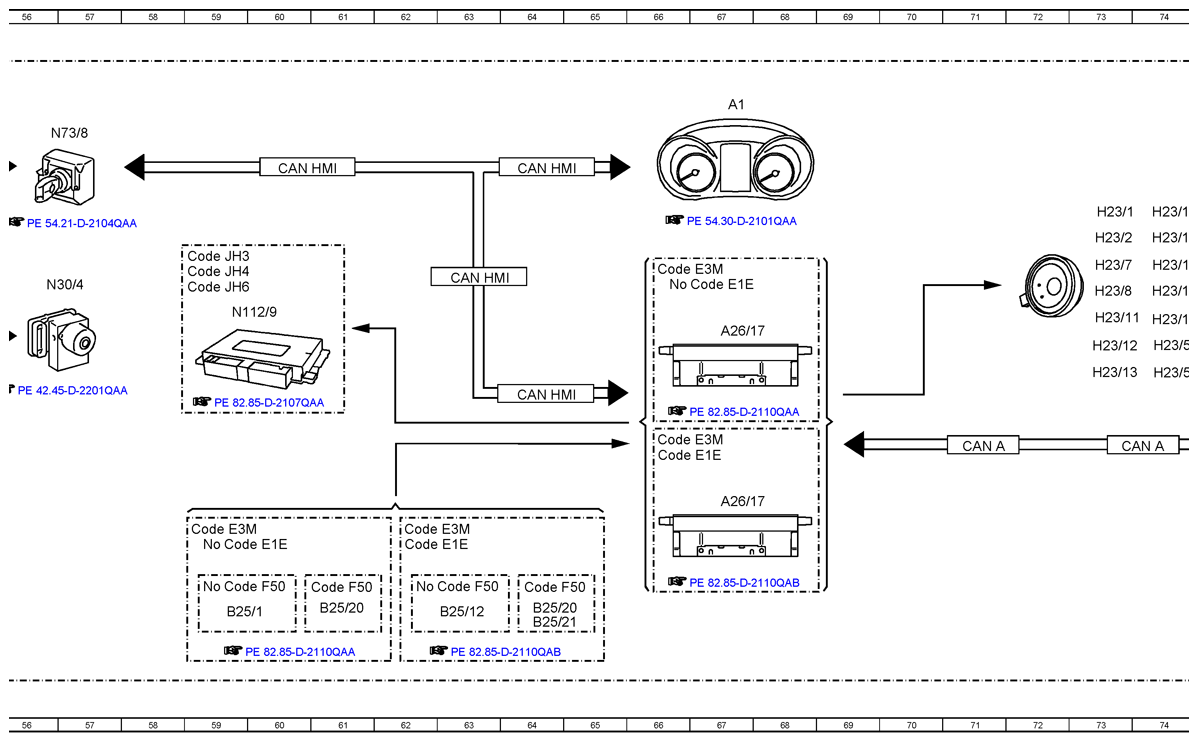

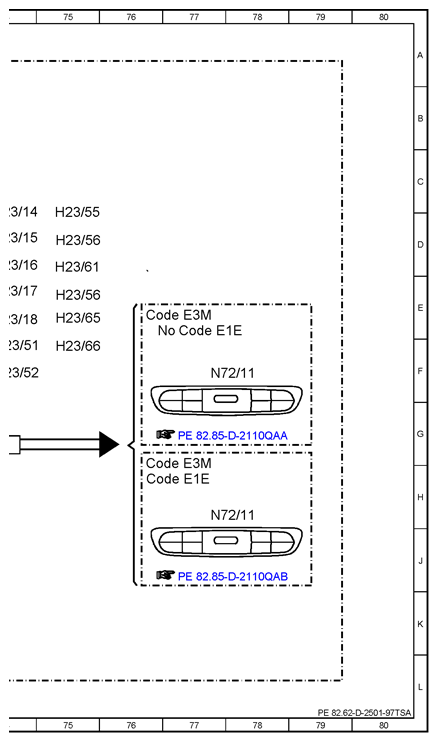

Function Schematic For Actuating Speakers - Pe82.62-D-2501-97TSA
| Code: Summ |
Designation: | Position: |
|---|---|---|
| A1 | Instrument cluster | 30B |
| A1 | Instrument cluster | 67B |
| A26/17 | Head unit | 30H |
| A26/17 | Head unit | 30E |
| A26/17 | Head unit | 67H |
| A26/17 | Head unit | 67E |
| B25/1 | Microphone | 59K |
| B25/1 | Microphone | 22K |
| B25/12 | Hands-free system microphone | 63K |
| B25/12 | Hands-free system microphone | 26K |
| B25/20 | Driver hands-free system microphone | 61K |
| B25/20 | Driver hands-free system microphone | 64K |
| B25/20 | Driver hands-free system microphone | 24K |
| B25/20 | Driver hands-free system microphone | 27K |
| B25/21 | Front passenger hands-free system microphone | 64K |
| B25/21 | Front passenger hands-free system microphone | 27K |
| CAN A | Telematics CAN | 37G |
| CAN A | Telematics CAN | 34G |
| CAN A | Telematics CAN | 74G |
| CAN A | Telematics CAN | 71G |
| CAN C | Drive train CAN | 11B |
| CAN C | Drive train CAN | 49E |
| CAN C1 | Engine CAN | 11C |
| CAN C1 | Engine CAN | 49F |
| CAN HMI | User interface CAN | 23C |
| CAN HMI | User interface CAN | 26D |
| CAN HMI | User interface CAN | 27F |
| CAN HMI | User interface CAN | 27C |
| CAN HMI | User interface CAN | 60C |
| CAN HMI | User interface CAN | 63E |
| CAN HMI | User interface CAN | 64F |
| CAN HMI | User interface CAN | 64C |
| Code E1E | Navigation | 30E |
| Code E1E | Navigation | 29G |
| Code E1E | Navigation | 40E |
| Code E1E | Navigation | 40H |
| Code E1E | Navigation | 66E |
| Code E1E | Navigation | 66G |
| Code E1E | Navigation | 77E |
| Code E1E | Navigation | 76H |
| Code E1E | Navigation | 59J |
| Code E1E | Navigation | 62J |
| Code E1E | Navigation | 22J |
| Code E1E | Navigation | 25J |
| Code E1S | Satellite radio | 30E |
| Code E1S | Satellite radio | 29G |
| Code E1S | Satellite radio | 40F |
| Code E1S | Satellite radio | 40H |
| Code E1S | Satellite radio | 22J |
| Code E1S | Satellite radio | 25J |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 29D |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 29G |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 40E |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 40G |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 66D |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 66G |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 76E |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 76H |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 59J |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 62J |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 22H |
| Code E3M | MBUX multimedia system with 7-inch touchscreen | 25H |
| Code F50 | Base | 60J |
| Code F50 | Base | 59J |
| Code F50 | Base | 64J |
| Code F50 | Base | 62J |
| Code F50 | Base | 24J |
| Code F50 | Base | 22J |
| Code F50 | Base | 27J |
| Code F50 | Base | 26J |
| Code JH3 | Communication module (LTE) for digital services | 59D |
| Code JH3 | Communication module (LTE) for digital services | 22D |
| Code JH4 | Communication module (UMTS) for ERA-GLONASS | 59E |
| Code JH4 | Communication module (UMTS) for ERA-GLONASS | 22D |
| Code JH6 | Pre-installation for com.-module for digital services (LTE) | 59E |
| Code JH6 | Pre-installation for com.-module for digital services (LTE) | 22E |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 RPM | 8F |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 RPM | 10E |
| Code MG5 | Engine OM 642 DE 30 LA 140 kW (190 hp) 3800 RPM | 5E |
| Code MH8 | SULEV low-emission engine | 8E |
| Code MH8 | SULEV low-emission engine | 11E |
| Code MI1 | Engine OM 651 DE 22 LA 84 kW (114 hp) 3800 RPM | 8E |
| Code MI1 | Engine OM 651 DE 22 LA 84 kW (114 hp) 3800 RPM | 44D |
| Code MI2 | Engine OM 651 DE 22 LA 105 kW (143 hp) 3800 RPM | 8E |
| Code MI2 | Engine OM 651 DE 22 LA 105 kW (143 hp) 3800 RPM | 44D |
| Code MI3 | Engine OM 651 DE 22 LA 130 kW (177 hp) 3800 RPM | 44E |
| Code MM3 | Engine M 274 DEH 20 LA 140 kW (190 hp) 5000 RPM | 2E |
| Code MR4 | Engine OM 651 DE 22 LA 110 kW (150 hp) 3800 RPM | 8F |
| Code MU1 | OM 654 DE 20 LA 84 kW (114 hp) 3800 RPM | 13E |
| Code MU3 | OM 654 DE 20 LA 110 kW (150 hp) 3800 RPM | 13E |
| Code MU5 | OM 654 DE 20 LA 125 kW (170 hp) 3800 RPM | 13E |
| Flex E | Chassis FlexRay | 18C |
| Flex E | Chassis FlexRay | 18E |
| Flex E | Chassis FlexRay | 54C |
| Flex E | Chassis FlexRay | 54F |
| H23/1 | Left front tweeter | 36D |
| H23/1 | Left front tweeter | 73D |
| H23/11 | Left rear tweeter | 36E |
| H23/11 | Left rear tweeter | 73E |
| H23/12 | Right rear tweeter | 36F |
| H23/12 | Right rear tweeter | 73F |
| H23/13 | Additional left rear tweeter | 36F |
| H23/13 | Additional left rear tweeter | 73F |
| H23/14 | Additional right rear tweeter | 37D |
| H23/14 | Additional right rear tweeter | 74D |
| H23/15 | Left rear woofer/mid-range speaker | 37D |
| H23/15 | Left rear woofer/mid-range speaker | 74D |
| H23/16 | Right rear woofer/mid-range speaker | 37D |
| H23/16 | Right rear woofer/mid-range speaker | 74D |
| H23/17 | Additional left rear woofer/mid-range speaker | 37E |
| H23/17 | Additional left rear woofer/mid-range speaker | 74E |
| H23/18 | Additional right rear woofer/mid-range speaker | 37E |
| H23/18 | Additional right rear woofer/mid-range speaker | 74E |
| H23/2 | Right front tweeter | 36D |
| H23/2 | Right front tweeter | 73D |
| H23/51 | Left sliding door tweeter | 37F |
| H23/51 | Left sliding door tweeter | 74F |
| H23/52 | Right sliding door tweeter | 37F |
| H23/52 | Right sliding door tweeter | 74F |
| H23/55 | Left sliding door woofer/mid-range speaker | 38D |
| H23/55 | Left sliding door woofer/mid-range speaker | 75D |
| H23/56 | Right sliding door woofer/mid-range speaker | 38D |
| H23/56 | Right sliding door woofer/mid-range speaker | 38E |
| H23/56 | Right sliding door woofer/mid-range speaker | 75D |
| H23/56 | Right sliding door woofer/mid-range speaker | 75E |
| H23/61 | Left side wall trim tweeter | 38D |
| H23/61 | Left side wall trim tweeter | 75D |
| H23/65 | Left side wall trim woofer/mid-range speaker | 38E |
| H23/65 | Left side wall trim woofer/mid-range speaker | 75E |
| H23/66 | Right side wall trim woofer/mid-range speaker | 38F |
| H23/66 | Right side wall trim woofer/mid-range speaker | 75F |
| H23/7 | Driver's door woofer/mid-range speaker | 36D |
| H23/7 | Driver's door woofer/mid-range speaker | 73D |
| H23/8 | Front passenger door woofer/mid-range speaker | 36E |
| H23/8 | Front passenger door woofer/mid-range speaker | 73E |
| N112/9 | HERMES control unit | 59E |
| N112/9 | HERMES control unit | 23E |
| N127 | Drivetrain control unit | 15B |
| N127 | Drivetrain control unit | 52E |
| N3/28 | CDI control unit | 6F |
| N3/31 | CDI control unit | 9F |
| N3/31 | CDI control unit | 46E |
| N3/36 | ME-SFI [ME] control unit | 3F |
| N3/40 | CDI control unit | 14F |
| N3/47 | CDI control unit | 12F |
| N30/4 | ESP® control unit | 20E |
| N30/4 | ESP® control unit | 56E |
| N72/11 | Head unit control panel control unit | 41F |
| N72/11 | Head unit control panel control unit | 41H |
| N72/11 | Head unit control panel control unit | 77F |
| N72/11 | Head unit control panel control unit | 77H |
| N73/8 | Electronic ignition lock (EZS) control unit | 20B |
| N73/8 | Electronic ignition lock (EZS) control unit | 57B |
