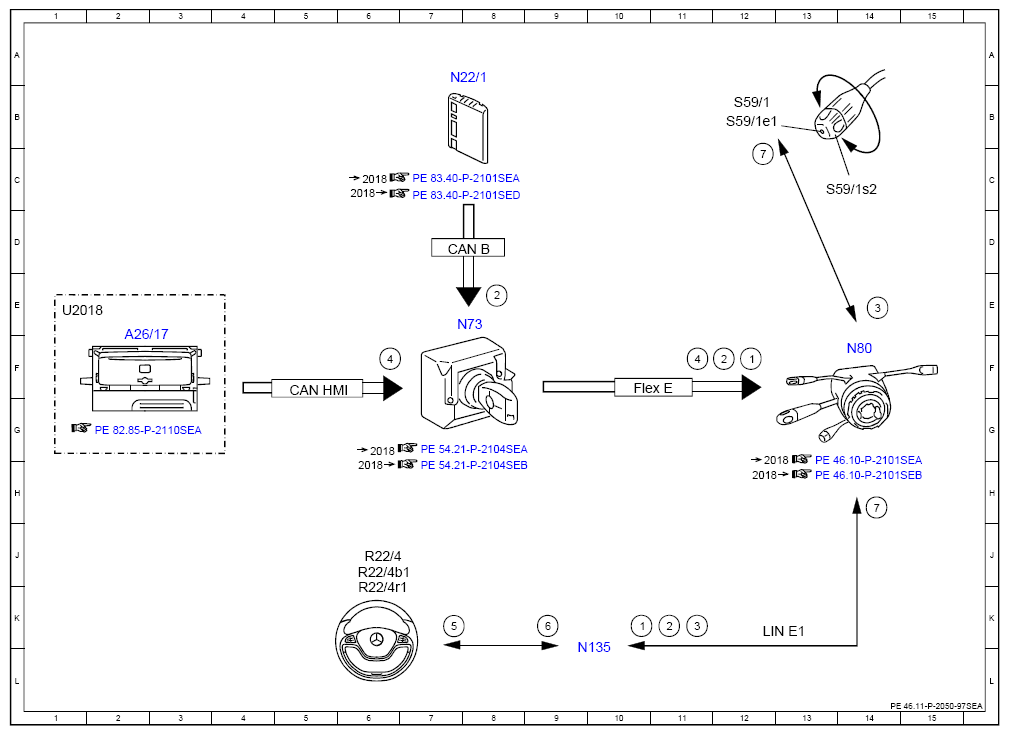

Function Schematic Of Electrical System For Steering Wheel Heater - PE46.11-P-2050-97SEA
Model 217, 222 with code 443 (Heated steering wheel)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12F |
| 1 | Circuit 15, status | 10K |
| 2 | Interior temperature, signal | 12F |
| 2 | Interior temperature, signal | 11K |
| 2 | Interior temperature, signal | 8E |
| 3 | Steering wheel heater switch, status | 14E |
| 3 | Steering wheel heater switch, status | 11K |
| 4 | Steering wheel heater, request | 6F |
| 4 | Steering wheel heater, request | 11F |
| 5 | Steering wheel heater, actuation | 7K |
| 6 | Heating element temperature sensor, signal | 9K |
| 7 | Steering wheel heater, status | 14H |
| 7 | Steering wheel heater, status | 12C |
| A26/17 | Head unit | 2F |
| CAN B | Interior CAN | 7D |
| CAN HMI | User interface CAN | 5F |
| Flex E | Chassis FlexRay | 10F |
| LIN E1 | Steering LIN | 12K |
| N135 | Steering wheel electronics | 9L |
| N22/1 | Climate control, control unit | 7A |
| N73 | Electronic ignition switch control unit | 7E |
| N80 | Steering column module control unit | 14F |
| R22/4 | Steering wheel heater | 6J |
| R22/4b1 | Heating element temperature sensor | 6J |
| R22/4r1 | Steering wheel heater heating element | 6K |
| S59/1 | Steering column adjustment and steering wheel heater switch | 12B |
| S59/1e1 | Steering wheel heater indicator lamp | 12B |
| S59/1s2 | Steering wheel heater switch | 14C |
| U2018 | Valid as of model year 2018 | 1E |
