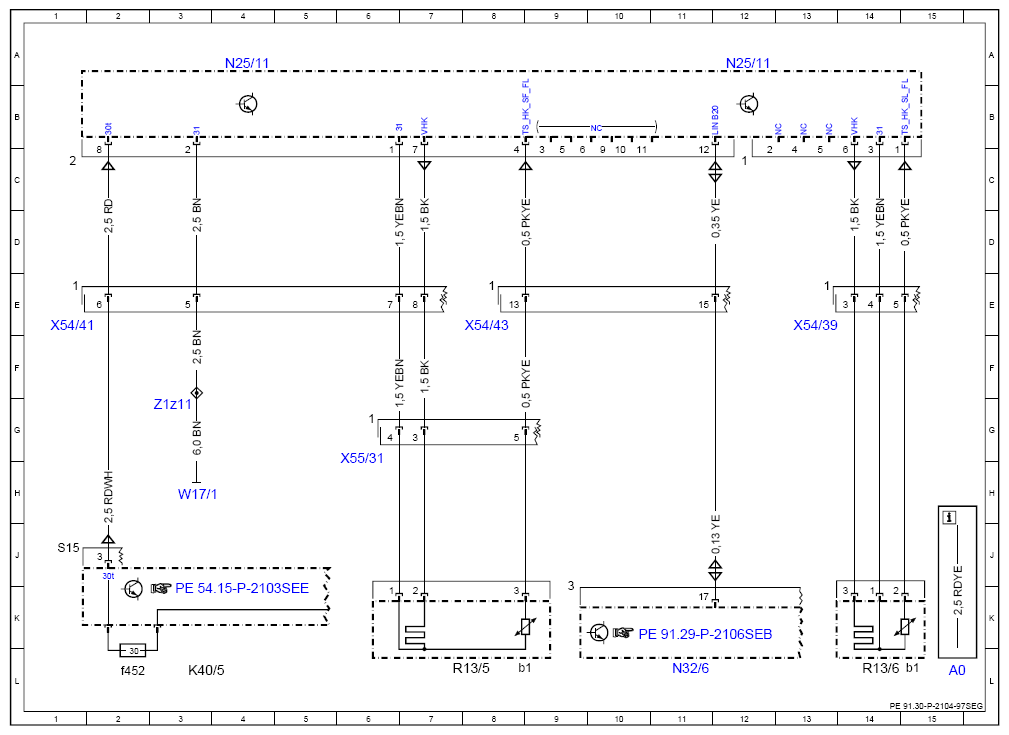

Wiring Diagram For Seat Heater Control Unit - PE91.30-P-2104-97SEG
Model 222 as of model year 2018 with code P43 (Rear seat comfort package) Control unit N25/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f452 | Fuse 452 | 2L |
| N25/11 | Left rear seat heater control unit | 4A |
| N25/11 | Left rear seat heater control unit | 12A |
| N32/6 | Left rear seat control unit | 11L |
| R13/5 | Left rear seat sitting surface heated cushion | 8L |
| R13/5b1 | Left rear seat sitting surface heater pad temperature sensor | 8L |
| R13/6 | Left rear backrest heated cushion | 14L |
| R13/6b1 | Left rear seat backrest heater pad temperature sensor | 15L |
| W17/1 | Left rear seat ground point | 3H |
| X54/39 | Left rear backrest heater pad electrical connector | 13E |
| X54/41 | Frame floor assembly/left rear seat backrest electrical connector | 1E |
| X54/43 | Frame floor assembly/left rear seat backrest electrical connector | 8E |
| X55/31 | Left rear seat sitting surface heater pad electrical connector | 6H |
| Z1z11 | Circuit 31 connector sleeve | 3G |
