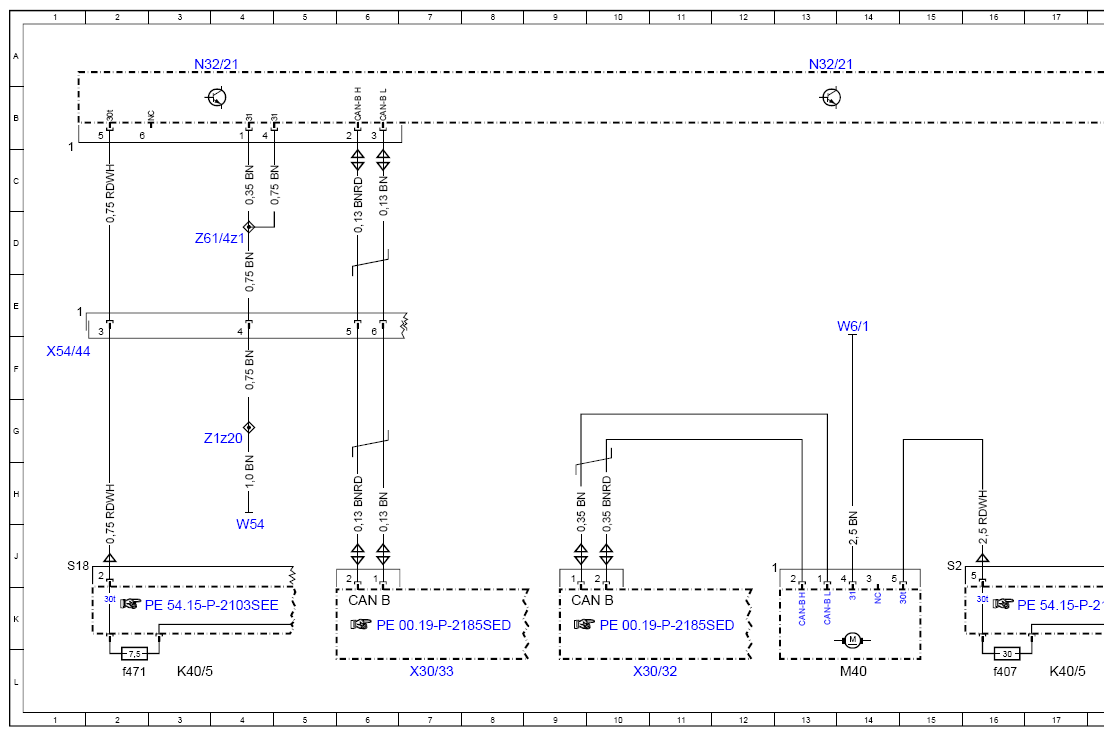

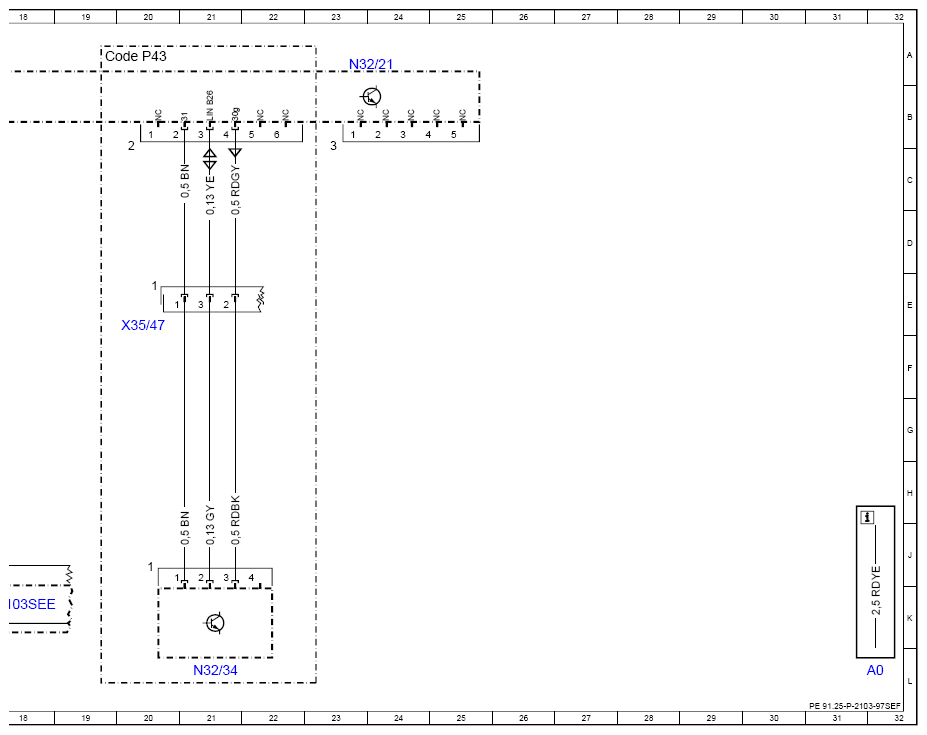

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97SEF
Model 222 as of model year 2018 with code 406 (Multicontour rear seat) Control unit N3221
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 9K |
| Code P43 | Rear seating comfort package | 19A |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5 | Rear fuse and relay module | 17L |
| K40/5f407 | Fuse 407 | 16L |
| K40/5f471 | Fuse 471 | 2L |
| M40 | Multicontour seat pneumatic pump | 14L |
| N32/21 | Right rear multicontour seat control unit | 3A |
| N32/21 | Right rear multicontour seat control unit | 13A |
| N32/21 | Right rear multicontour seat control unit | 23A |
| N32/34 | Right rear seat massage function control unit | 21L |
| W54 | Right rear wheel well ground point | 4J |
| W6/1 | Left taillamp trunk ground point | 14E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 10L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 7L |
| X35/47 | Right rear multicontour seat control unit electrical connector | 20E |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 1F |
| Z1z20 | Circuit 31 connector sleeve | 4G |
| Z61/4z1 | Right rear seat backrest circuit 31 connector sleeve | 4D |
