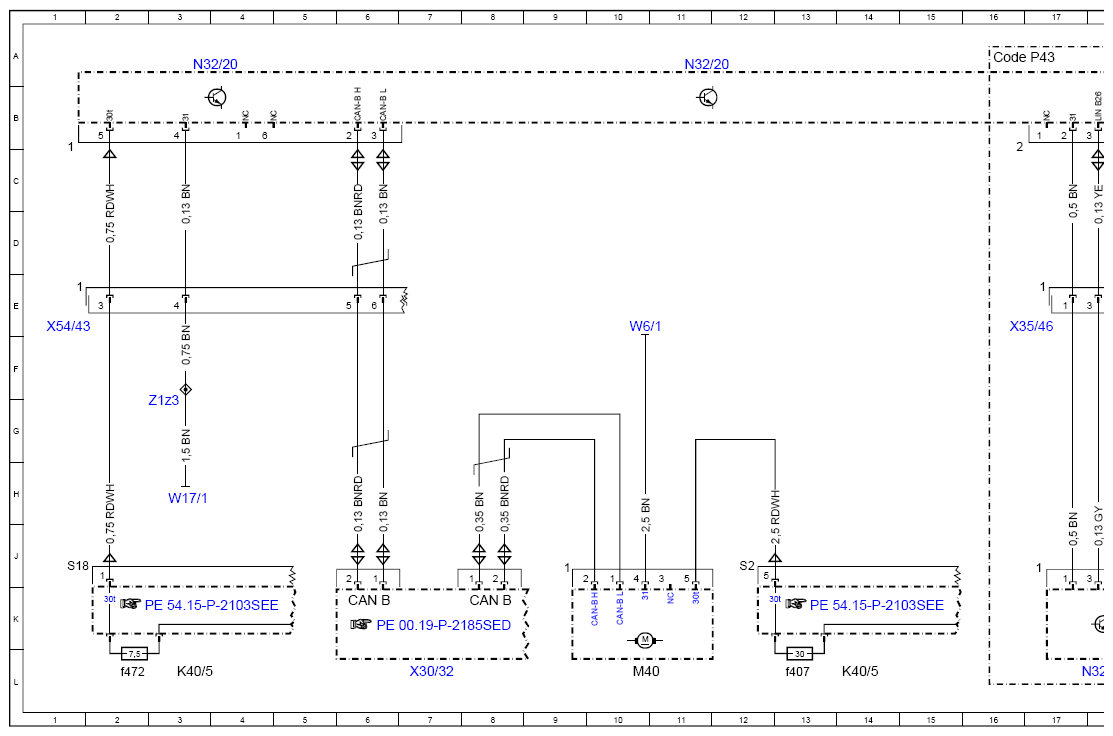

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97SEE
Model 222 as of model year 2018 with code 406 (Multicontour rear seat) Control unit N32/20
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 8K |
| Code P43 | Rear seating comfort package | 16A |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5 | Rear fuse and relay module | 14L |
| K40/5f407 | Fuse 407 | 13L |
| K40/5f472 | Fuse 472 | 2L |
| M40 | Multicontour seat pneumatic pump | 10L |
| N32/20 | Left rear multicontour seat control unit | 3A |
| N32/20 | Left rear multicontour seat control unit | 11A |
| N32/20 | Left rear multicontour seat control unit | 20A |
| N32/33 | Left rear seat massage function control unit | 18L |
| W17/1 | Left rear seat ground point | 3H |
| W6/1 | Left taillamp trunk ground point | 10E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 7L |
| X35/46 | Left rear multicontour seat control unit electrical connector | 17E |
| X54/43 | Frame floor assembly/left rear seat backrest electrical connector | 1E |
| Z1z3 | Circuit 31 connector sleeve | 3G |
