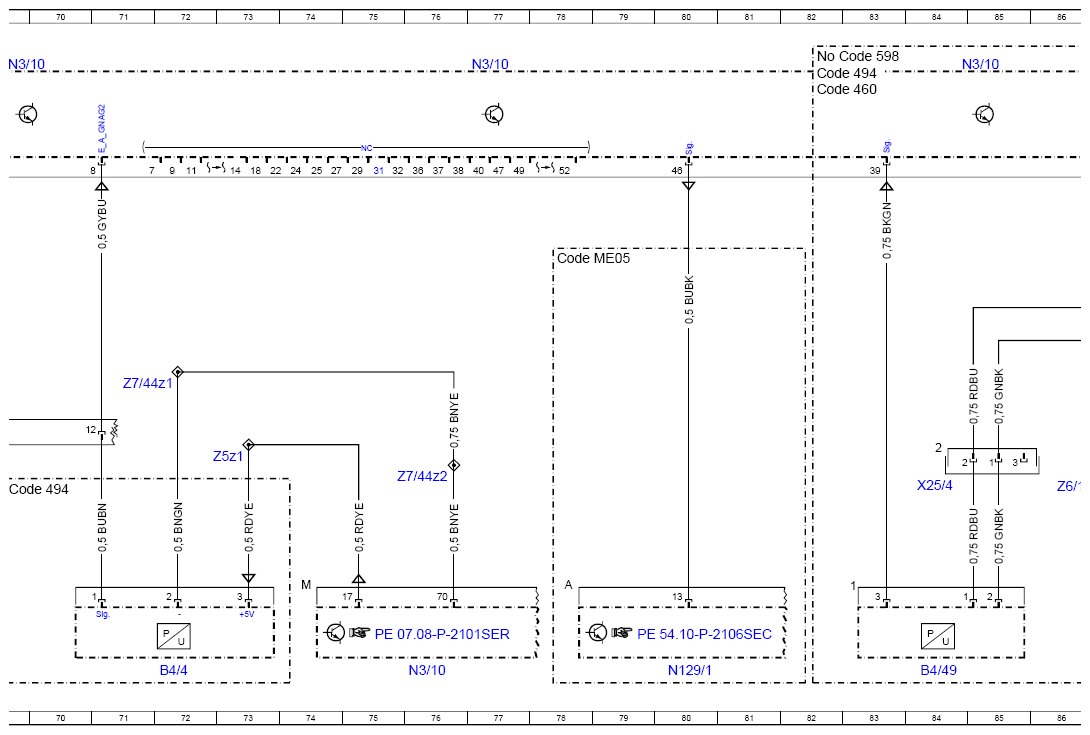

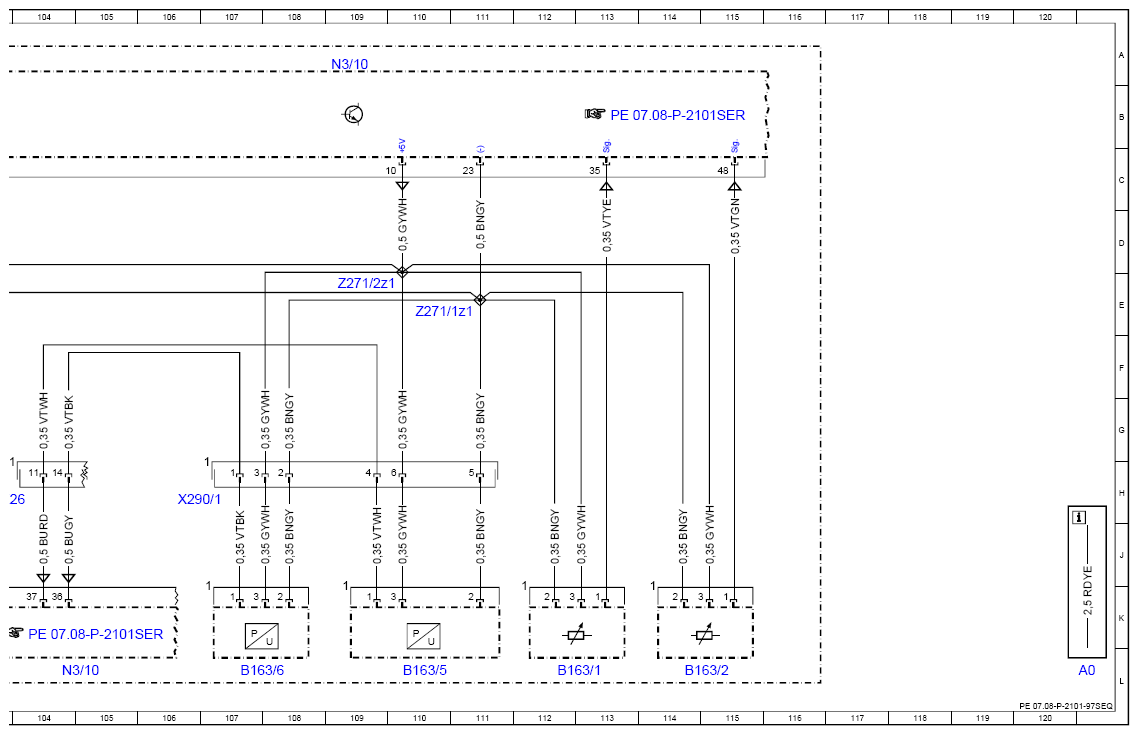

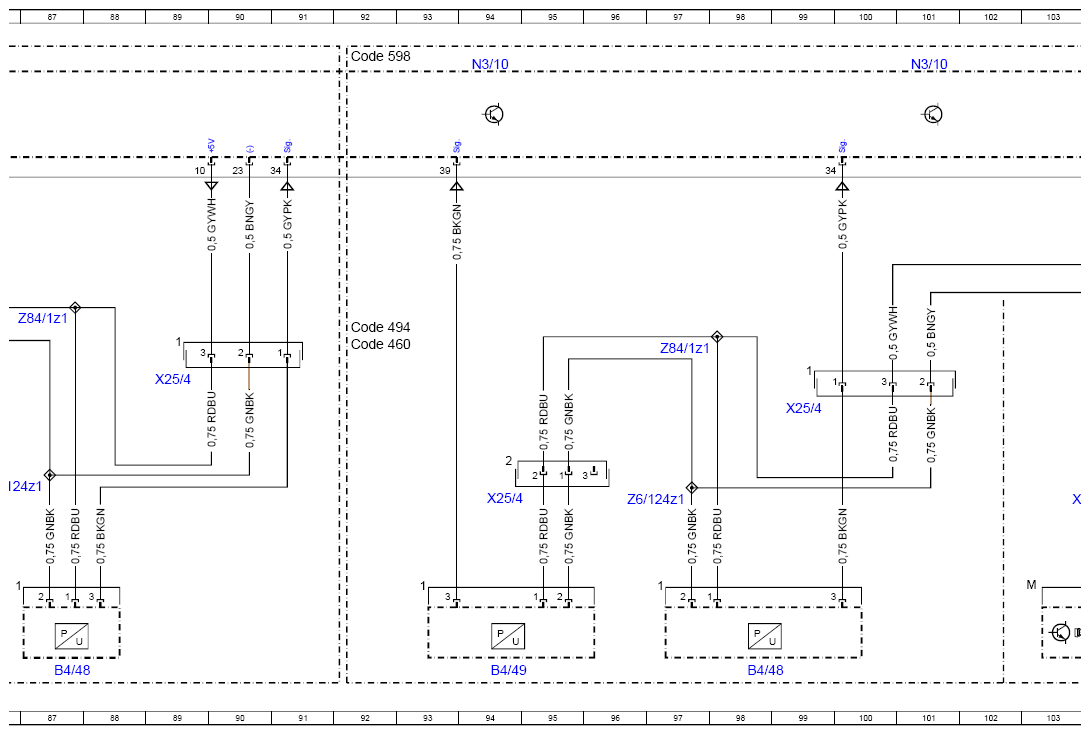

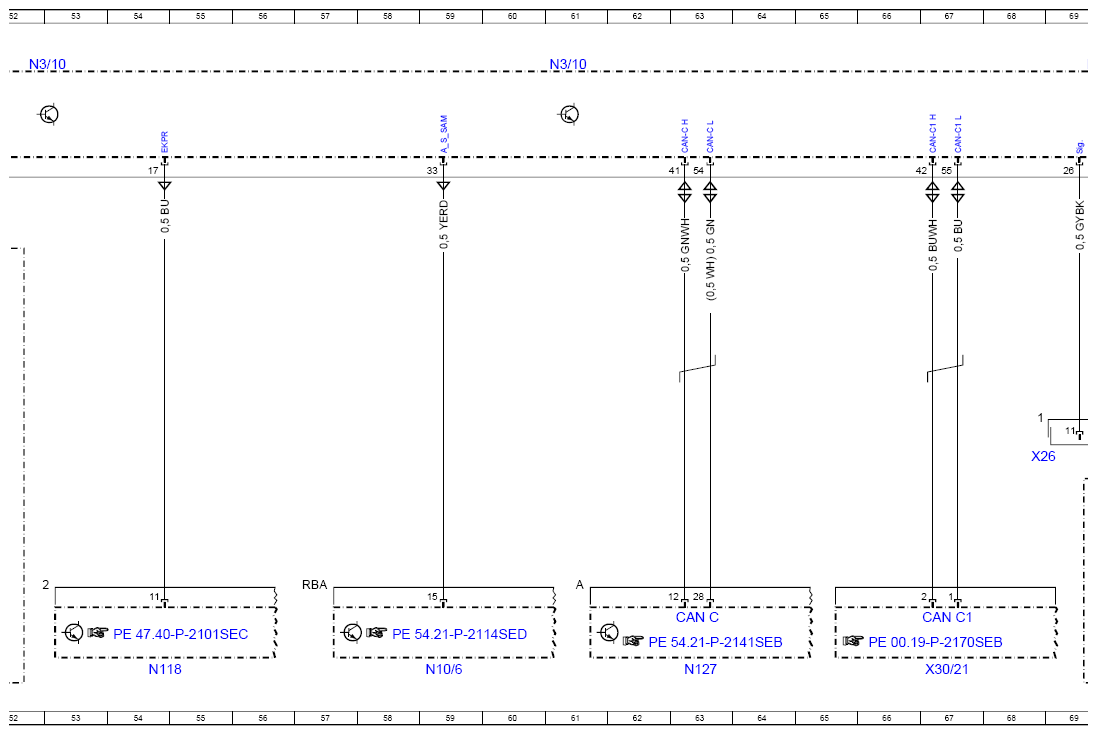

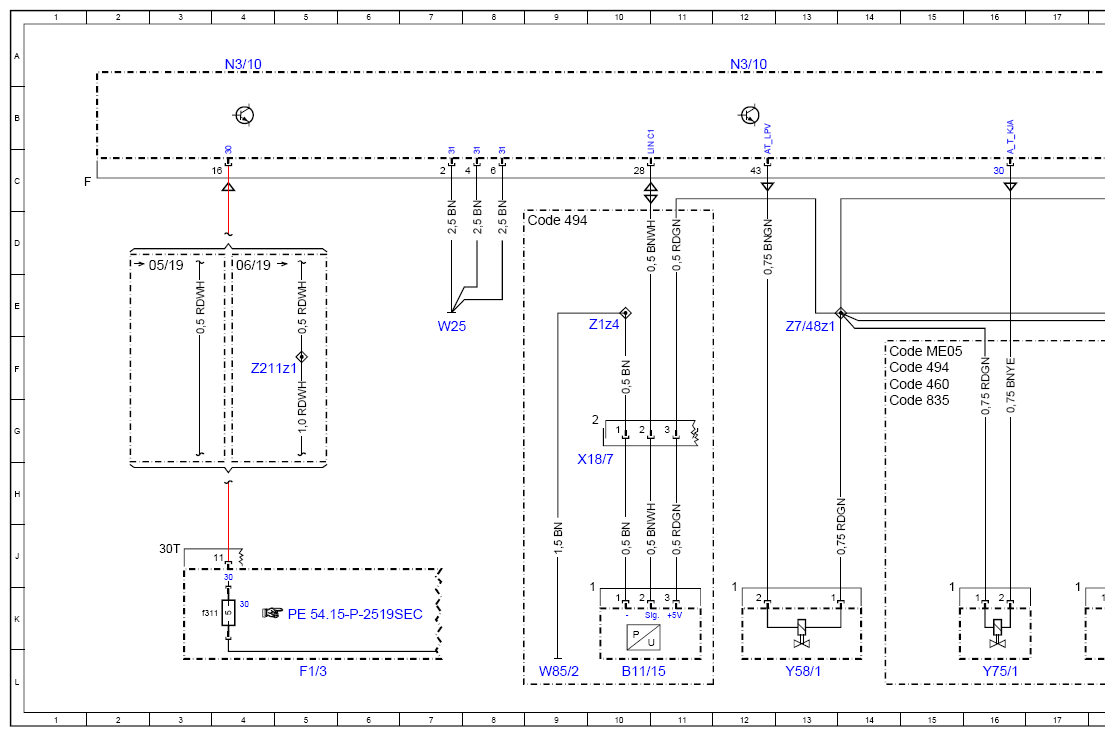

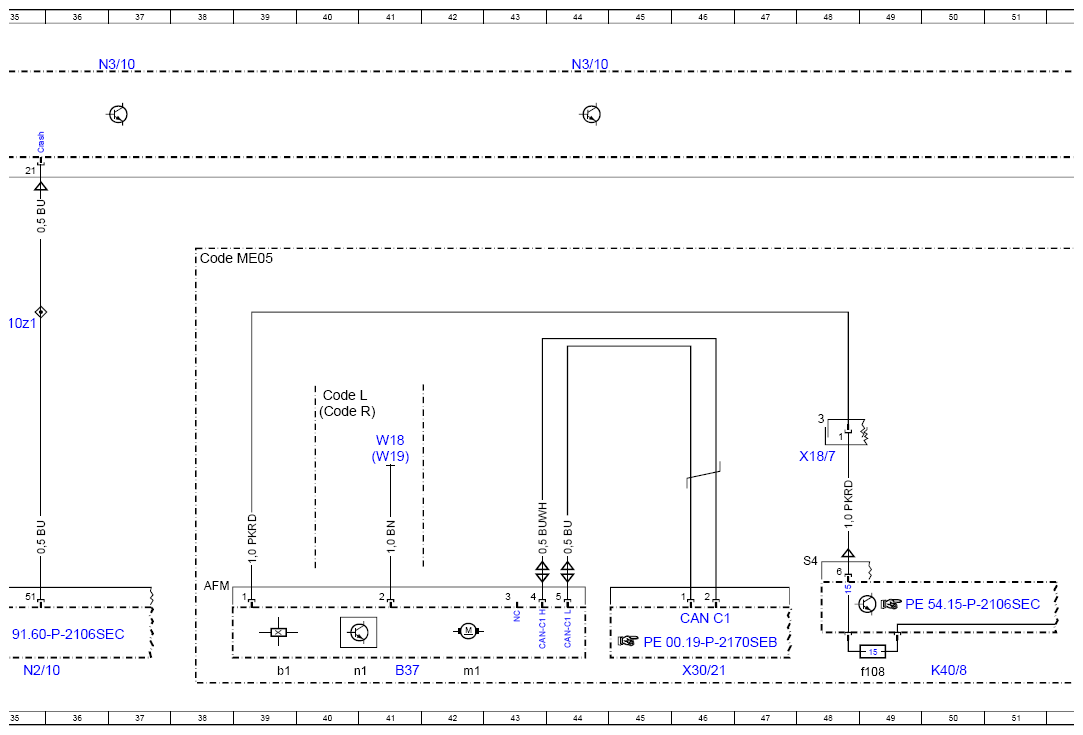

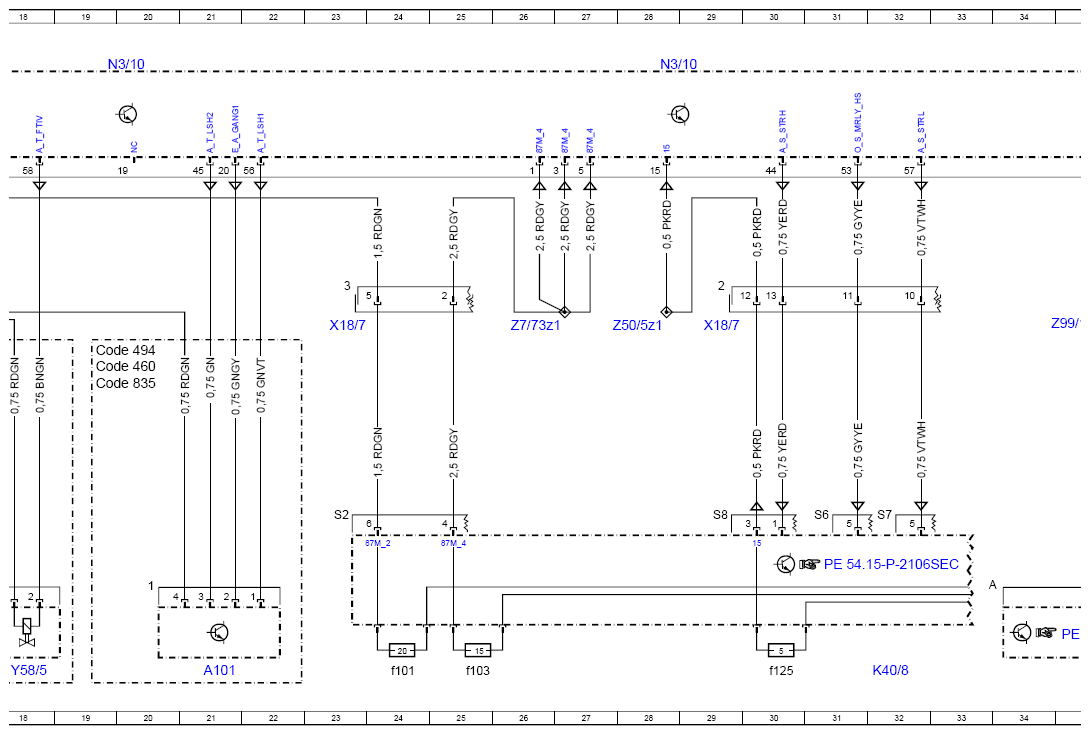

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97SEQ
Engine 276 in model 217, 222 as of model year 2018 Control unit N3/10, vehicle-side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 121L |
| A101 | Fuel tank diagnostic module | 21L |
| B11/15 | Radiator sensor for engine diagnosis | 10L |
| B163/1 | Temperature sensor upstream of left gasoline particulate filter | 112L |
| B163/2 | Temperature sensor upstream of right gasoline particulate filter | 114L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 110L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 107L |
| B37 | Accelerator pedal sensor | 41L |
| B37b1 | Accelerator pedal module sensor | 39L |
| B37m1 | Accelerator pedal module actuator motor | 42L |
| B37n1 | Accelerator pedal module control unit | 40L |
| B4/4 | Purging pressure sensor | 72L |
| B4/48 | Fuel tank pressure sensor 1 | 87L |
| B4/48 | Fuel tank pressure sensor 1 | 98L |
| B4/49 | Fuel tank pressure sensor 2 | 84L |
| B4/49 | Fuel tank pressure sensor 2 | 94L |
| CAN C | Engine CAN | 63K |
| CAN C1 | Drive train CAN | 46K |
| CAN C1 | Drive train CAN | 67K |
| Code 460 | Canada version | 19F |
| Code 460 | Canada version | 14F |
| Code 460 | Canada version | 92F |
| Code 460 | Canada version | 82B |
| Code 494 | USA version | 14F |
| Code 494 | USA version | 19F |
| Code 494 | USA version | 9D |
| Code 494 | USA version | 69H |
| Code 494 | USA version | 92E |
| Code 494 | USA version | 82A |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 82A |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 92A |
| Code 835 | Additional parts for South Korea vehicles | 14G |
| Code 835 | Additional parts for South Korea vehicles | 19F |
| Code L | LEFT-HAND DRIVE | 40G |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 14F |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 38D |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 78D |
| Code R | RIGHT-HAND DRIVE | 40G |
| F1/3 | Passenger-side A-pillar fuse box | 5L |
| F1/3f311 | Fuse 311 | 3K |
| K40/8 | Engine fuse and relay module | 32L |
| K40/8 | Engine fuse and relay module | 50L |
| K40/8f101 | Fuse 101 | 24L |
| K40/8f103 | Fuse 103 | 25L |
| K40/8f108 | Fuse 108 | 49L |
| K40/8f125 | Fuse 125 | 30L |
| N10/6 | Front SAM control unit | 59L |
| N118 | Fuel pump control unit | 54L |
| N127 | Drivetrain control unit | 63L |
| N129/1 | Power electronics control unit | 80L |
| N2/10 | Supplemental restraint system control unit | 35L |
| N3/10 | ME-SFI [ME] control unit | 61A |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 76L |
| N3/10 | ME-SFI [ME] control unit | 104L |
| N3/10 | ME-SFI [ME] control unit | 69A |
| N3/10 | ME-SFI [ME] control unit | 77A |
| N3/10 | ME-SFI [ME] control unit | 85A |
| N3/10 | ME-SFI [ME] control unit | 94A |
| N3/10 | ME-SFI [ME] control unit | 109A |
| N3/10 | ME-SFI [ME] control unit | 101A |
| W18 | Left front seat crossmember ground point | 41G |
| W19 | Right front seat crossmember ground point | 41H |
| W25 | ME/CDI control unit ground point | 7E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 9L |
| X18/7 | Vehicle interior and engine compartment electrical connector | 10H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 48H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 23E |
| X18/7 | Vehicle interior and engine compartment electrical connector | 29E |
| X25/4 | Fuel tank electrical connector | 99G |
| X25/4 | Fuel tank electrical connector | 84H |
| X25/4 | Fuel tank electrical connector | 94H |
| X25/4 | Fuel tank electrical connector | 89F |
| X26 | Interior and engine wiring harness electrical connector | 68H |
| X26 | Interior and engine wiring harness electrical connector | 104H |
| X290/1 | Gasoline particulate filter differential pressure sensor electrical connector | 106H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 46L |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 67L |
| Y58/1 | Purge control valve | 13L |
| Y58/5 | Fuel tank shutoff valve | 18L |
| Y75/1 | Fuel vapor shutoff valve | 16L |
| Z1z4 | Circuit 31 connector sleeve | 10E |
| Z211z1 | Circuit 30 supply line connector sleeve | 5F |
| Z271/1z1 | Gasoline particulate filter differential pressure sensor ground connection end sleeve | 110E |
| Z271/2z1 | Gasoline particulate filter differential pressure sensor power supply end sleeve | 109E |
| Z50/5z1 | Tml. 15 connector sleeve | 28E |
| Z5z1 | Connector sleeve in wiring harness | 73G |
| Z6/124z1 | Tank pressure sensor ground connection connector sleeve | 86H |
| Z6/124z1 | Tank pressure sensor ground connection connector sleeve | 97H |
| Z7/44z1 | Sensor ground connector sleeve | 71F |
| Z7/44z2 | Sensor ground connector sleeve | 76H |
| Z7/48z1 | Circuit 87/2 connector sleeve | 13E |
| Z7/73z1 | Circuit 87M4 connector sleeve | 26E |
| Z84/1z1 | Tank pressure sensor power supply connector sleeve | 87E |
| Z84/1z1 | Tank pressure sensor power supply connector sleeve | 97F |
| Z99/10z1 | Connector sleeve, crash signal | 35E |
