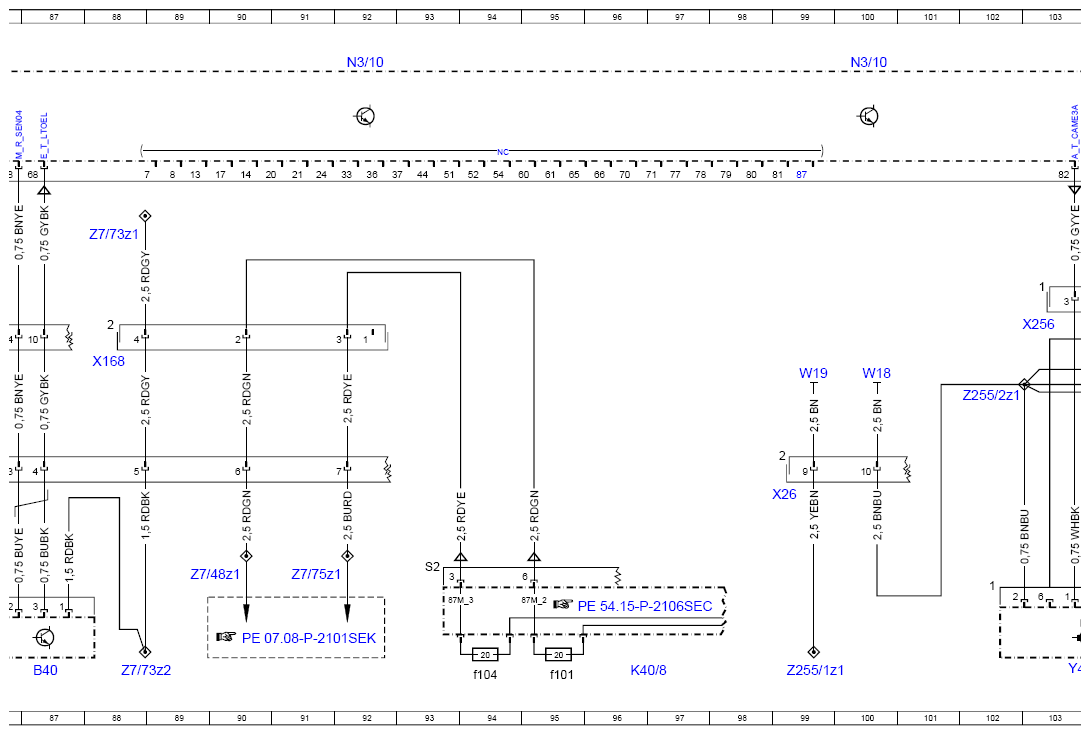

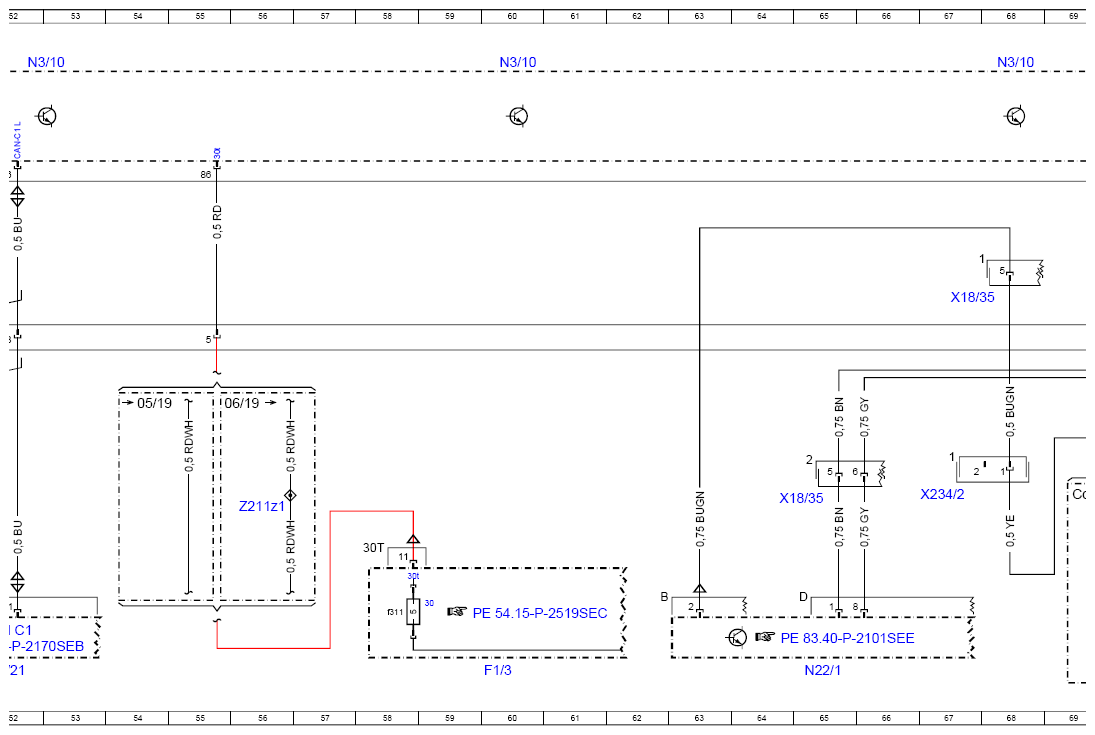

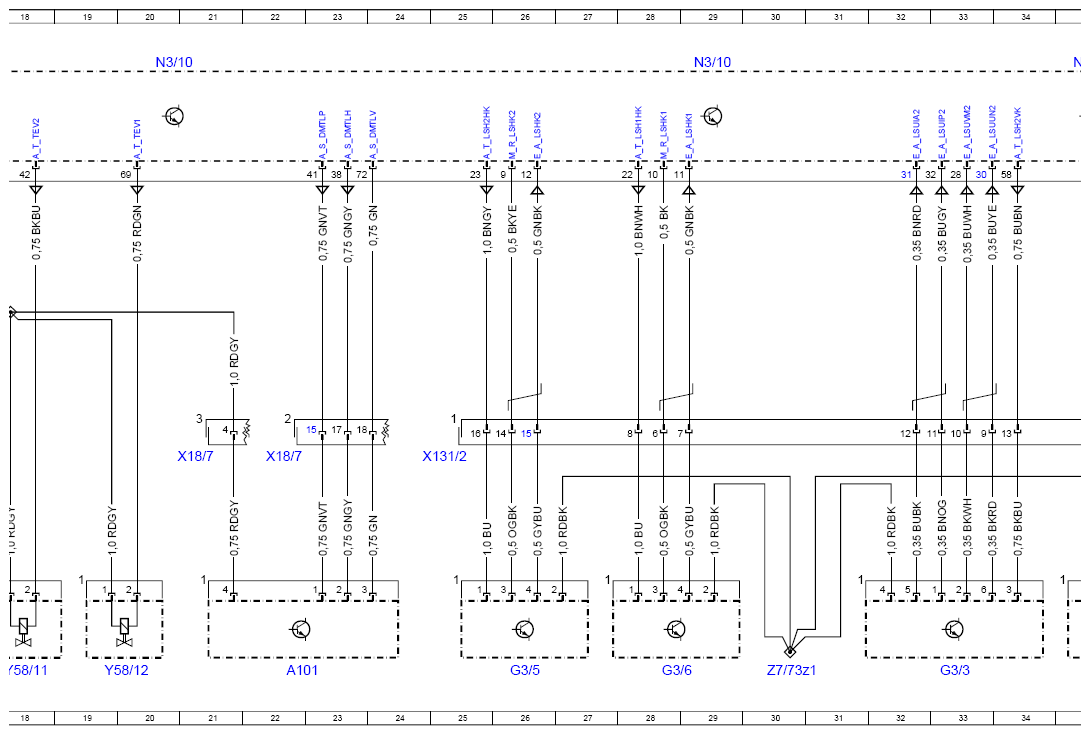

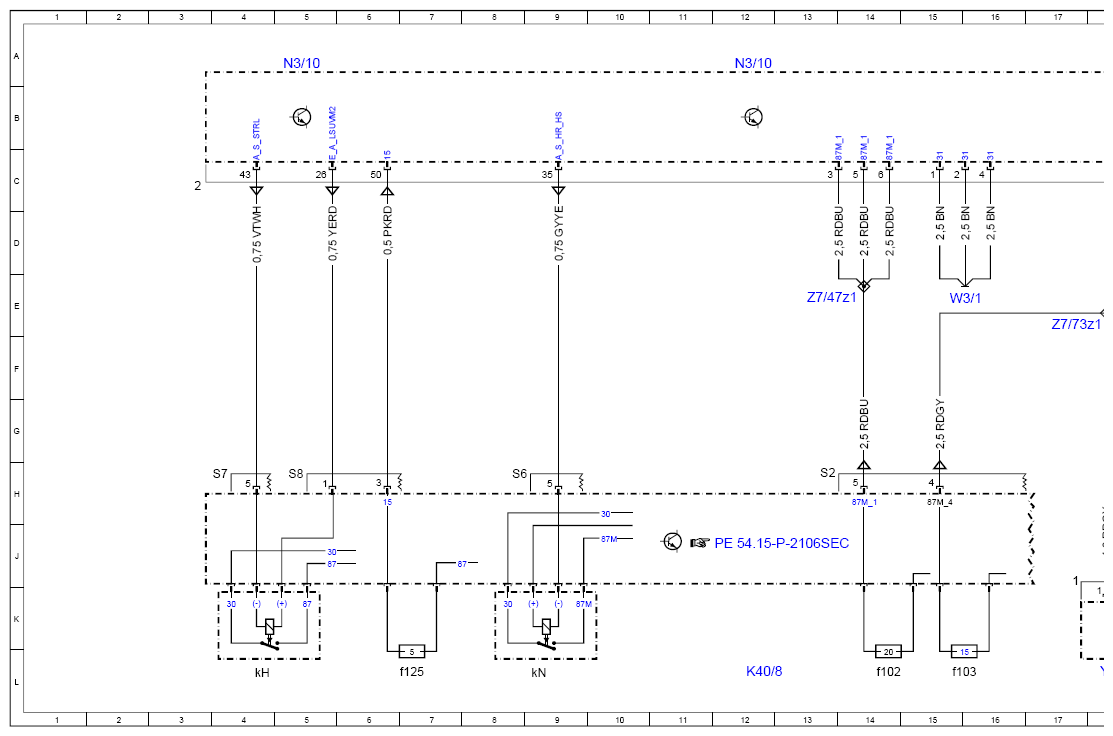

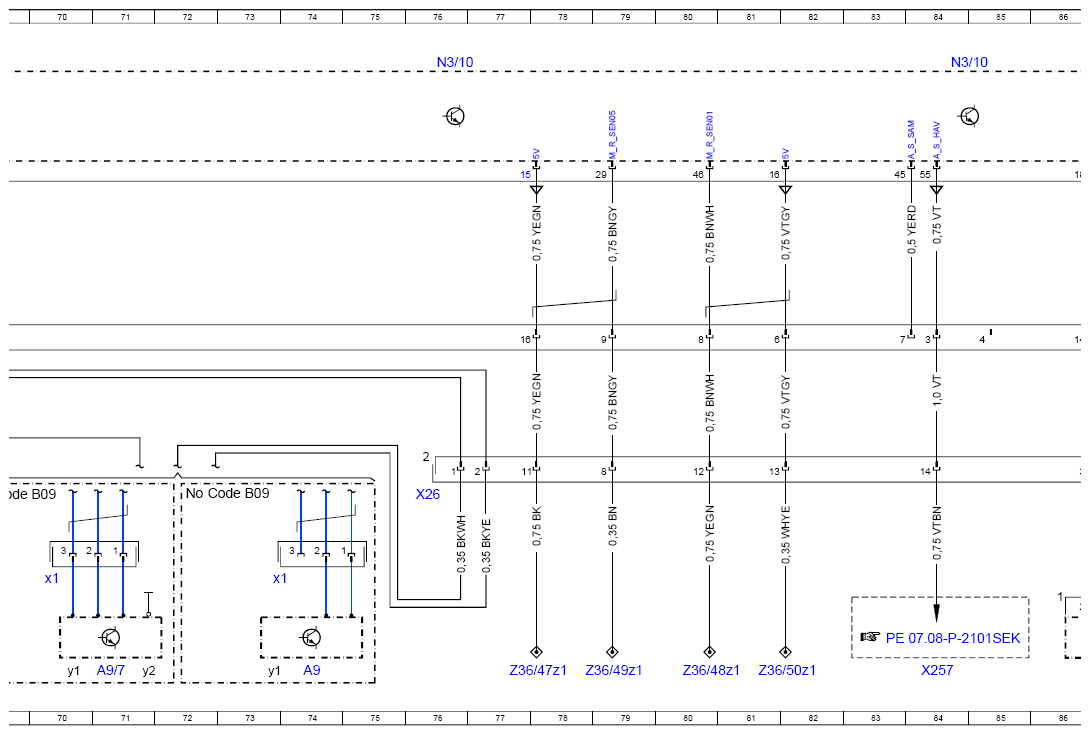

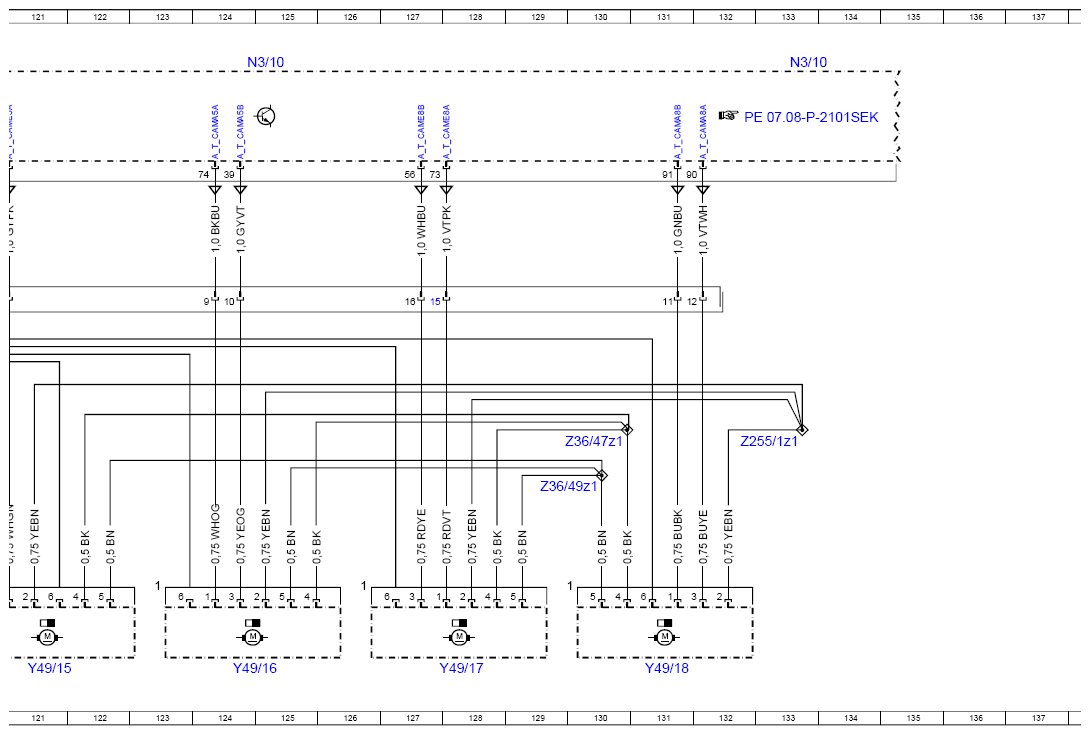

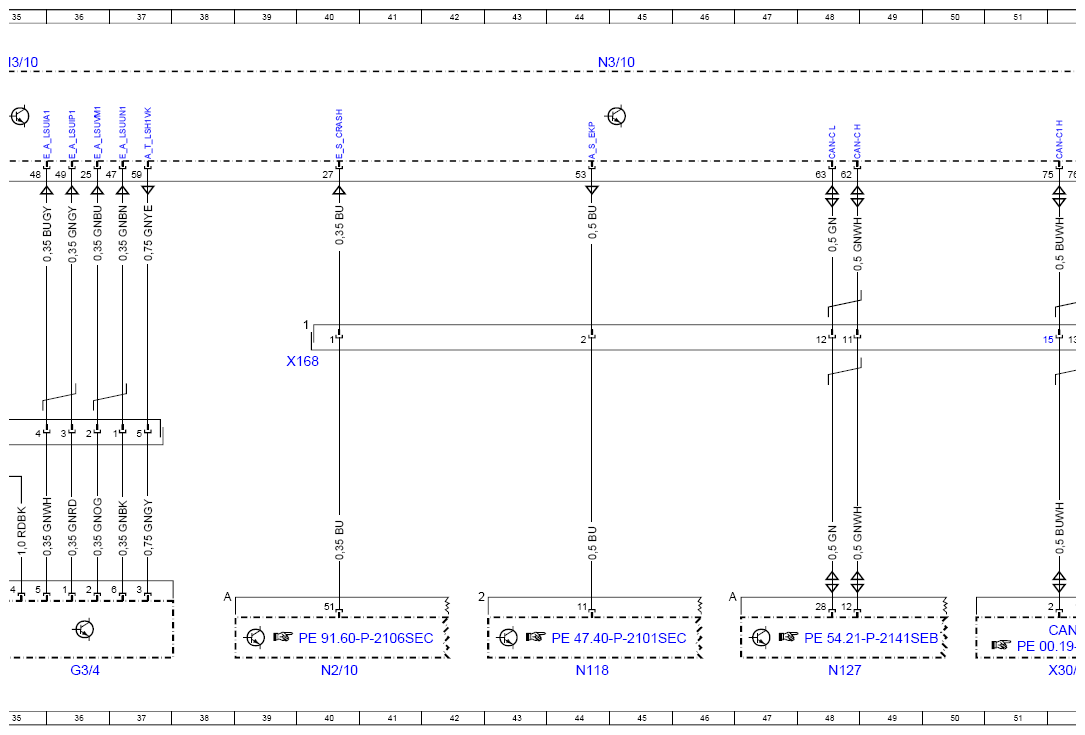

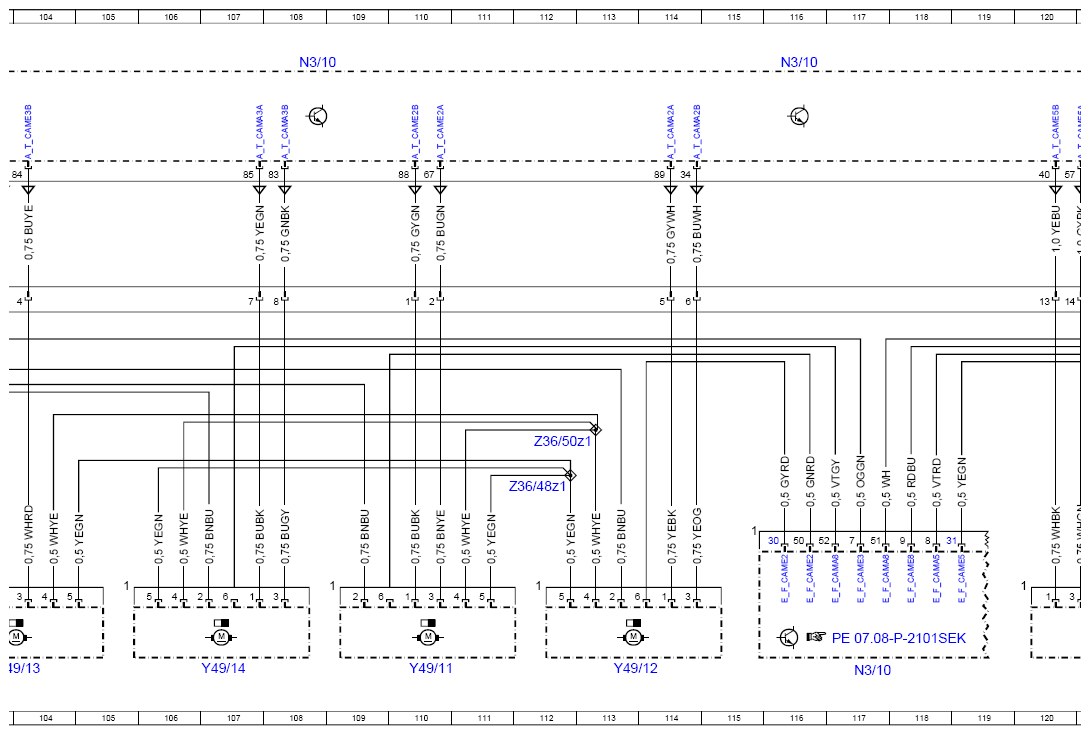

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97SEJ
Engine 176 in model 217, 222 as of model year 2018 Control unit N3/10, vehicle-side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 144L |
| A101 | Fuel tank diagnostic module | 22L |
| A9 | Refrigerant compressor | 74L |
| A9/7 | Refrigerant compressor with magnetic clutch | 71L |
| A9/7x1 | Electrical connector for refrigerant compressor with magnetic clutch | 70J |
| A9/7y1 | Refrigerant compressor regulation valve | 70L |
| A9/7y2 | Refrigerant compressor magnetic clutch | 71L |
| A9x1 | Refrigerant compressor electrical connector | 73J |
| A9y1 | Refrigerant compressor regulation valve | 73L |
| B40 | Oil sensor (oil level, temperature and quality) | 87L |
| CAN C1 | Drive train CAN | 52K |
| Code B09 | Refrigerant compressor with magnetic clutch | 72H |
| Code B09 | Refrigerant compressor with magnetic clutch | 69H |
| F1/3 | Passenger-side A-pillar fuse box | 60L |
| F1/3f311 | Fuse 311 | 58K |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 33L |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 36L |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 26L |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 28L |
| K40/8 | Engine fuse and relay module | 12L |
| K40/8 | Engine fuse and relay module | 96L |
| K40/8f101 | Fuse 101 | 95L |
| K40/8f102 | Fuse 102 | 14L |
| K40/8f103 | Fuse 103 | 15L |
| K40/8f104 | Fuse 104 | 94L |
| K40/8f125 | Fuse 125 | 7L |
| K40/8kH | Starter circuit 50 relay | 4L |
| K40/8kN | Circuit 87M relay | 9L |
| N118 | Fuel pump control unit | 44L |
| N127 | Drivetrain control unit | 48L |
| N2/10 | Supplemental restraint system control unit | 40L |
| N22/1 | Climate control, control unit | 65L |
| N3/10 | ME-SFI [ME] control unit | 5A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/10 | ME-SFI [ME] control unit | 35A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 117L |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 108A |
| N3/10 | ME-SFI [ME] control unit | 116A |
| N3/10 | ME-SFI [ME] control unit | 125A |
| N3/10 | ME-SFI [ME] control unit | 133A |
| W18 | Left front seat crossmember ground point | 100F |
| W19 | Right front seat crossmember ground point | 99F |
| W3/1 | Ground point (right front wheel well) | 15E |
| X131/2 | Oxygen sensor connecting point | 25H |
| X168 | ME-SFI [ME]/CDI control unit vehicle interior wiring harness electrical connector | 40F |
| X168 | ME-SFI [ME]/CDI control unit vehicle interior wiring harness electrical connector | 88F |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 65H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 67E |
| X18/7 | Vehicle interior and engine compartment electrical connector | 21H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 22H |
| X234/2 | Refrigerant compressor electrical connector | 67H |
| X256 | CAMTRONIC connecting point | 103E |
| X257 | Coolant thermostat heating element electrical connector | 84L |
| X26 | Interior and engine wiring harness electrical connector | 76H |
| X26 | Interior and engine wiring harness electrical connector | 99H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 52L |
| Y49/11 | Cylinder 2 intake CAMTRONIC actuator | 110L |
| Y49/12 | Cylinder 2 exhaust CAMTRONIC actuator | 113L |
| Y49/13 | Cylinder 3 intake CAMTRONIC actuator | 103L |
| Y49/14 | Cylinder 3 exhaust CAMTRONIC actuator | 107L |
| Y49/15 | Cylinder 5 intake CAMTRONIC actuator | 121L |
| Y49/16 | Cylinder 5 exhaust CAMTRONIC actuator | 124L |
| Y49/17 | Cylinder 8 intake CAMTRONIC actuator | 128L |
| Y49/18 | Cylinder 8 exhaust CAMTRONIC actuator | 131L |
| Y58/11 | Left purge control valve | 18L |
| Y58/12 | Right purge control valve | 19L |
| Z211z1 | Circuit 30 supply line connector sleeve | 56H |
| Z255/1z1 | Body ground connection connector sleeve | 99L |
| Z255/1z1 | Body ground connection connector sleeve | 133G |
| Z255/2z1 | Body ground connection connector sleeve | 102G |
| Z36/47z1 | Voltage supply connector sleeve | 77L |
| Z36/47z1 | Voltage supply connector sleeve | 130G |
| Z36/48z1 | Ground connection connector sleeve | 80L |
| Z36/48z1 | Ground connection connector sleeve | 112H |
| Z36/49z1 | Ground connection connector sleeve | 79L |
| Z36/49z1 | Ground connection connector sleeve | 129H |
| Z36/50z1 | Voltage supply connector sleeve | 81L |
| Z36/50z1 | Voltage supply connector sleeve | 112G |
| Z7/47z1 | Circuit 87/2 connector sleeve | 13E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 89J |
| Z7/73z1 | Circuit 87M4 connector sleeve | 30L |
| Z7/73z1 | Circuit 87M4 connector sleeve | 17E |
| Z7/73z1 | Circuit 87M4 connector sleeve | 88D |
| Z7/73z2 | Circuit 87/4 connector sleeve | 88L |
| Z7/75z1 | Circuit 87M3 connector sleeve | 91J |
