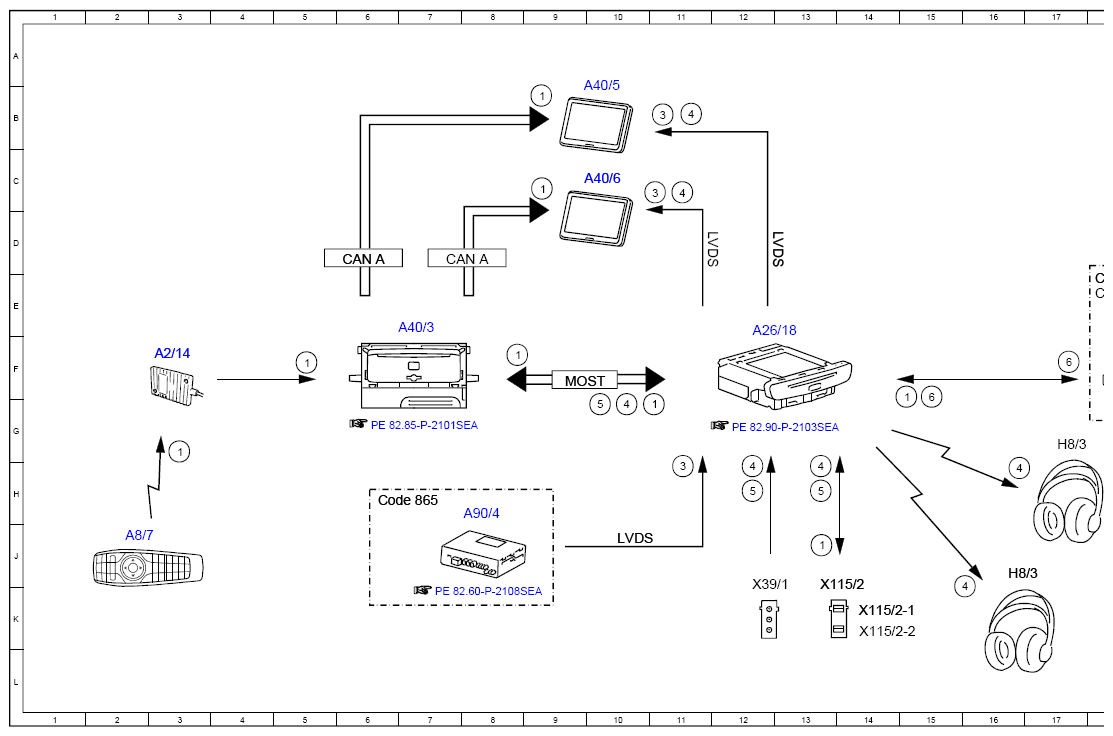

Electrical Function Schematic For Rear Entertainment System - PE82.90-P-2054-97SEA
Model 222 Up To Model Year 2018 With Code 864 (Rear compartment entertainment package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 9B |
| 1 | Operation, signal | 15G |
| 1 | Operation, signal | 8F |
| 1 | Operation, signal | 9C |
| 1 | Operation, signal | 13J |
| 1 | Operation, signal | 11G |
| 1 | Operation, signal | 3G |
| 1 | Operation, signal | 5F |
| 3 | Low voltage differential signal video signal data transfer, signal | 11B |
| 3 | Low voltage differential signal video signal data transfer, signal | 11C |
| 3 | Low voltage differential signal video signal data transfer, signal | 11H |
| 4 | Audio, signal | 11B |
| 4 | Audio, signal | 16H |
| 4 | Audio, signal | 16K |
| 4 | Audio, signal | 13H |
| 4 | Audio, signal | 12H |
| 4 | Audio, signal | 11C |
| 4 | Audio, signal | 10G |
| 5 | Video, signal | 13H |
| 5 | Video, signal | 12H |
| 5 | Video, signal | 10G |
| 6 | Bluetooth® audio/communication | 17F |
| 6 | Bluetooth® audio/communication | 21F |
| 6 | Bluetooth® audio/communication | 15G |
| A2/113 | Rear Bluetooth® antenna | 18F |
| A2/14 | Headphones and remote control antenna | 3F |
| A26/18 | Rear entertainment controller unit | 12E |
| A40/3 | COMAND control unit | 7E |
| A40/5 | Left rear display | 10B |
| A40/6 | Right rear display | 10C |
| A8/7 | Remote control | 2J |
| A90/4 | Tuner unit | 8H |
| CAN A | Telematics CAN | 7D |
| CAN A | Telematics CAN | 6D |
| Code 855 | Telephony in rear passenger compartment | 18E |
| Code 856 | Business telephony in rear passenger compartment | 18E |
| Code 865 | TV tuner | 6H |
| H8/3 | Radio frequency headphones | 17G |
| H8/3 | Radio frequency headphones | 16J |
| LVDS | Low voltage differential signal | 10J |
| LVDS | Low voltage differential signal | 11D |
| LVDS | Low voltage differential signal | 12D |
| MOST | Media Oriented System Transport | 9F |
| X115/2 | Rear USB electrical connector | 13K |
| X115/2-1 | Rear USB electrical connector 1 | 14K |
| X115/2-2 | Rear USB electrical connector 2 | 14K |
| X39/1 | Rear AUX connection electrical connector | 12K |
