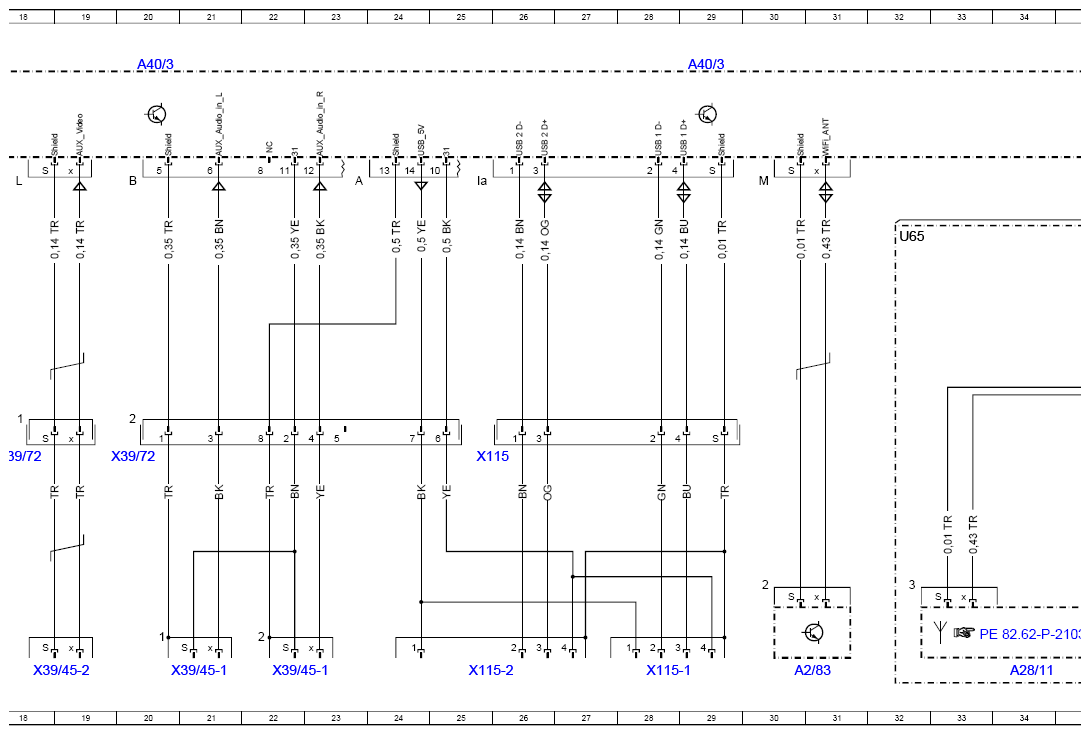

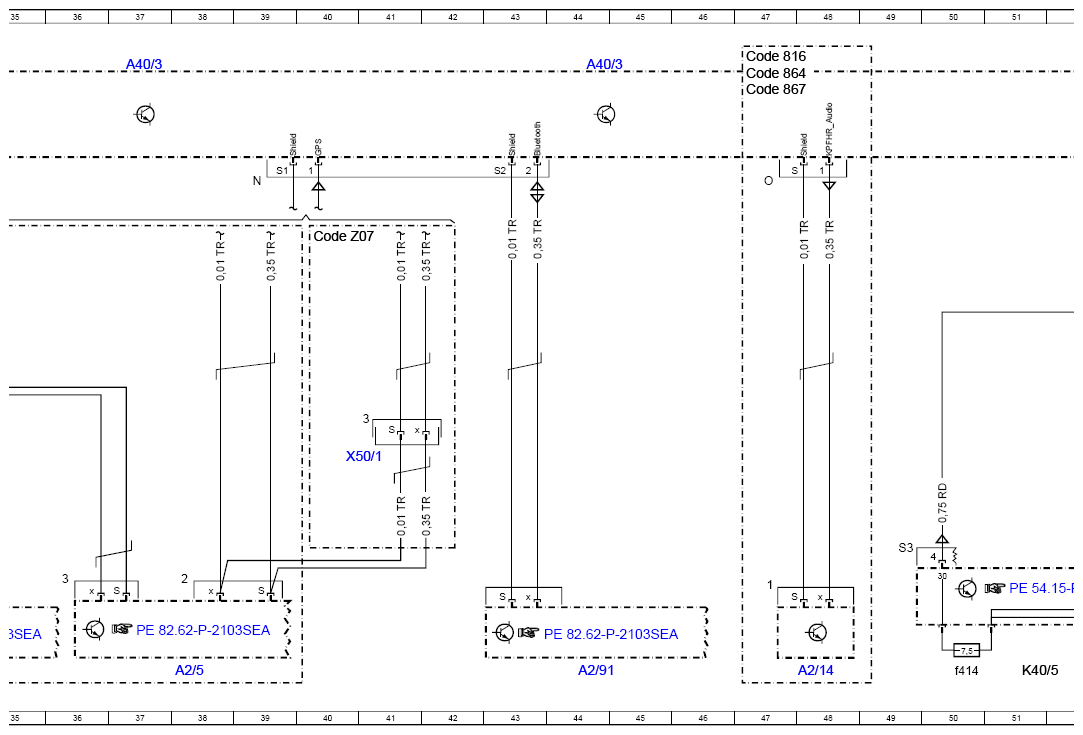

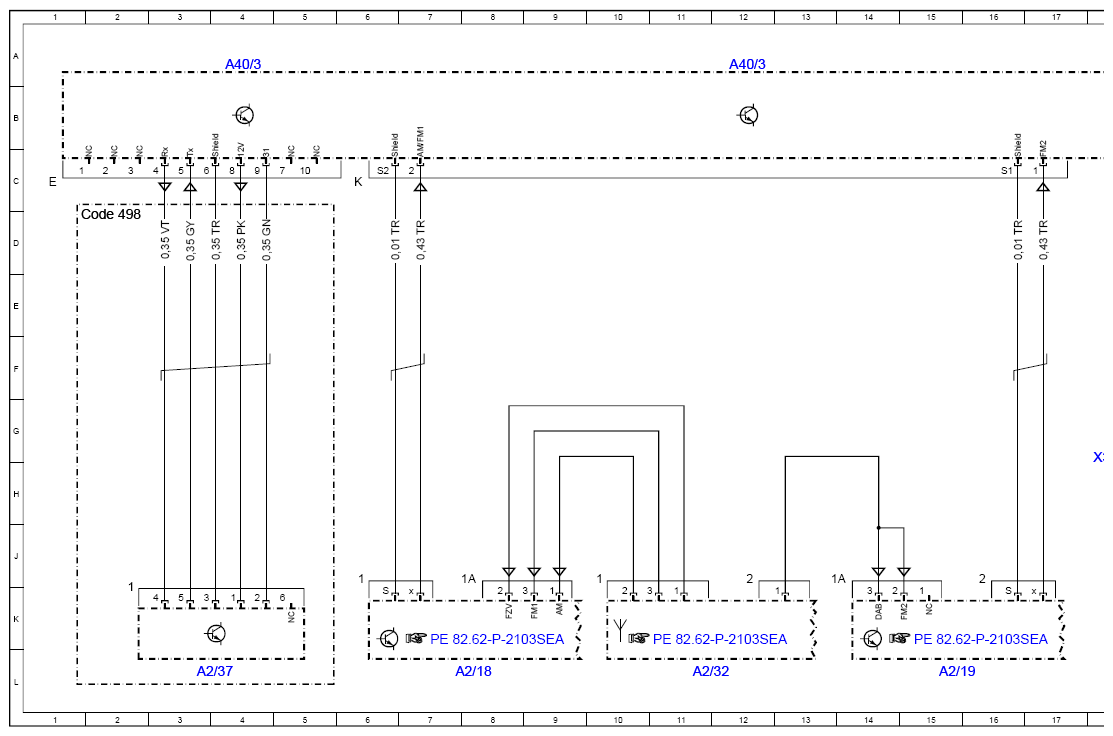

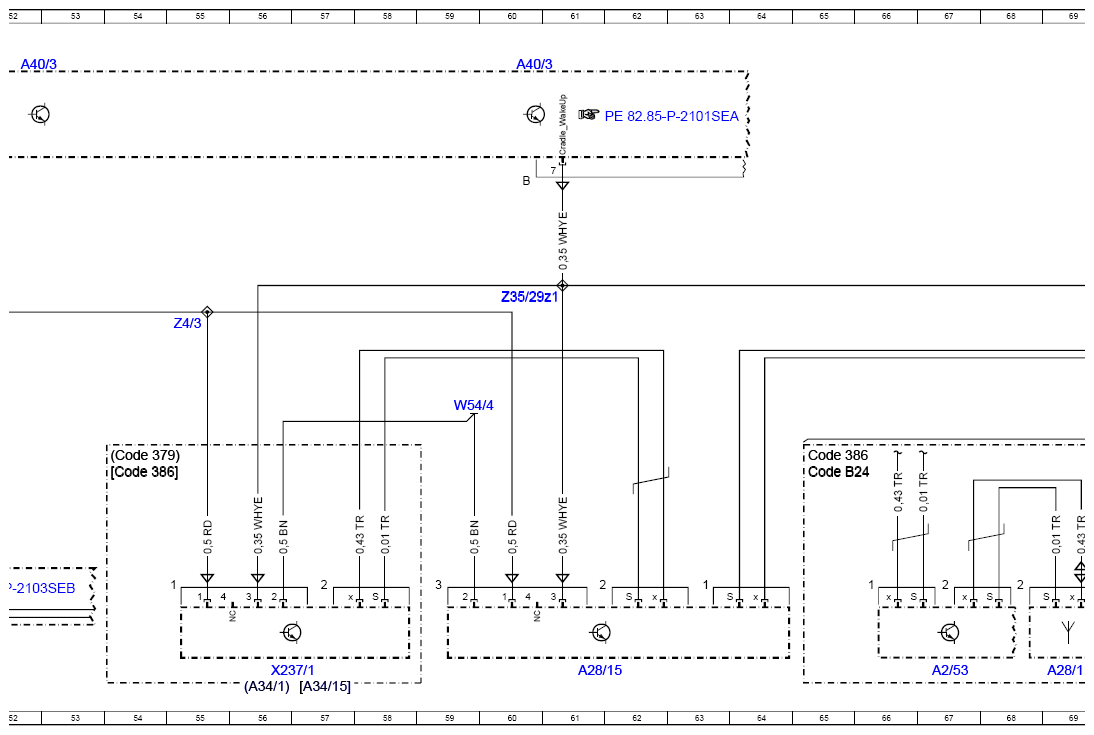

Cockpit Management And Data System (COMAND) Control Unit Wiring Diagram - PE82.85-P-2101-97SEB
Model 222 Up To Model Year 2018 With Code 531 (COMAND APS) Control unit A40/3, Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| A2/14 | Headphones and remote control antenna | 48L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 73L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 8L |
| A2/19 | FM 2 and DAB antenna amplifier | 15L |
| A2/32 | Rear window antenna | 11L |
| A2/37 | Vehicle Information and Communication System (VICS) control unit | 3L |
| A2/5 | Global positioning system antenna splitter | 38L |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 67L |
| A2/83 | WLAN antenna | 30L |
| A2/91 | Bluetooth® antenna | 44L |
| A28/11 | Multifunction antenna | 34L |
| A28/11 | Multifunction antenna | 69L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 61L |
| A34/1 | Telephone module with Bluetooth® (SAP profile) | 56L |
| A34/15 | Mobile phone holder | 57L |
| A40/3 | COMAND control unit | 4A |
| A40/3 | COMAND control unit | 12A |
| A40/3 | COMAND control unit | 20A |
| A40/3 | COMAND control unit | 29A |
| A40/3 | COMAND control unit | 37A |
| A40/3 | COMAND control unit | 44A |
| A40/3 | COMAND control unit | 52A |
| A40/3 | COMAND control unit | 60A |
| Code 360 | HERMES UMTS | 70G |
| Code 362 | HERMES LTE | 70H |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 54G |
| Code 386 | Comfort telephony | 54H |
| Code 386 | Comfort telephony | 65G |
| Code 498 | Japan version | 1D |
| Code 816 | Entertainment remote control | 47A |
| Code 864 | Rear compartment entertainment | 47A |
| Code 867 | SPLITVIEW | 47B |
| Code B24 | Radio remote control for stationary heater | 65H |
| Code Z07 | Top protection | 40D |
| K40/5 | Rear fuse and relay module | 51L |
| K40/5f414 | Fuse 414 | 50L |
| U65 | Valid without code (Z07) Highest protection | 32D |
| W54/4 | Left rear wheel well ground point (vehicle interior) | 59G |
| X115 | USB electrical connector | 26H |
| X115-1 | USB electrical connector 1 | 28L |
| X115-2 | USB electrical connector 2 | 25L |
| X237/1 | Mobile phone contact plate | 56L |
| X39/45-1 | Front audio AUX connection electrical connector 1 | 21L |
| X39/45-1 | Front audio AUX connection electrical connector 1 | 22L |
| X39/45-2 | Video AUX connection electrical connector | 18L |
| X39/72 | Front AUX connection electrical connector | 18H |
| X39/72 | Front AUX connection electrical connector | 20H |
| X50/1 | Roof antenna line electrical connector, special-purpose vehicle | 41H |
| Z35/29z1 | Front telephone wake-up signal connector sleeve | 60E |
| Z4/3 | Tml. 30 connector sleeve | 55E |
