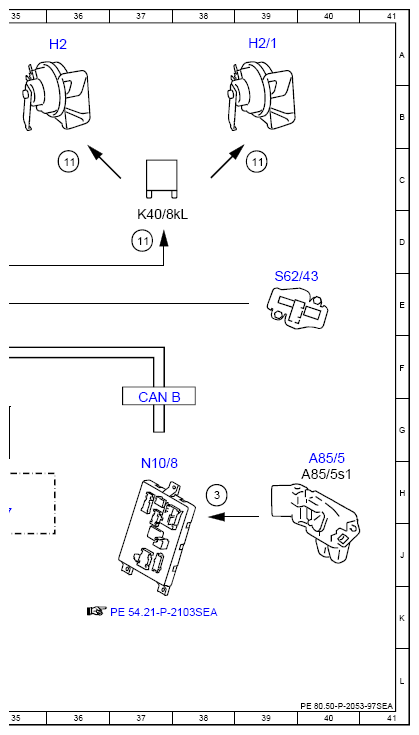

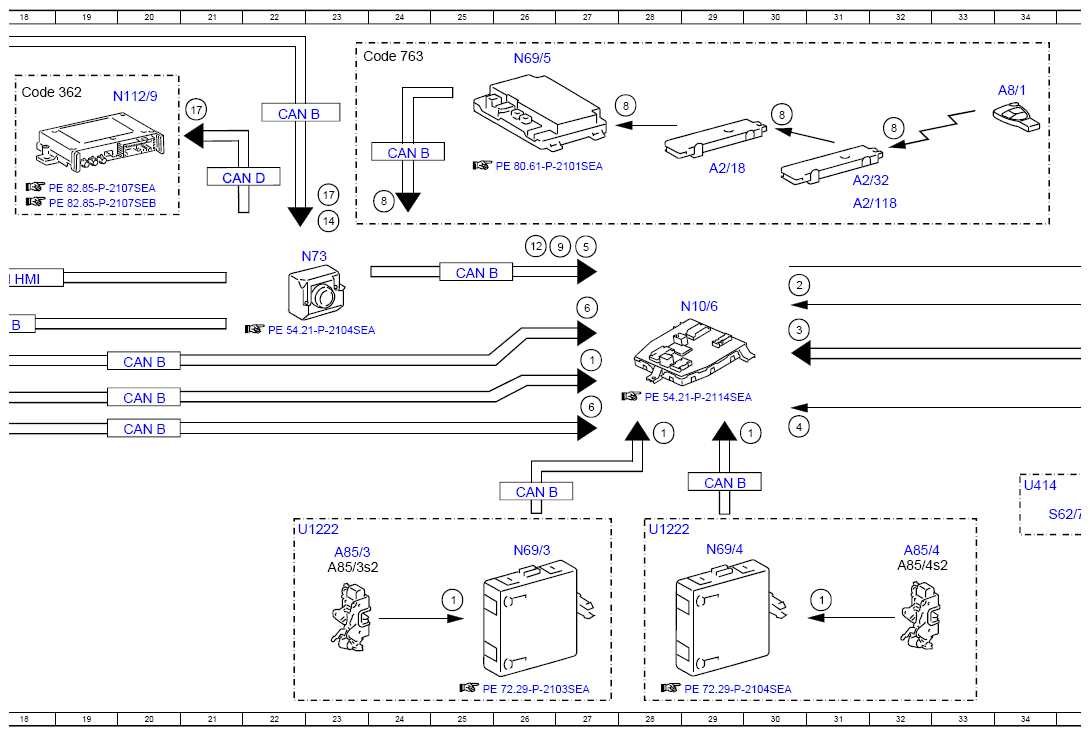

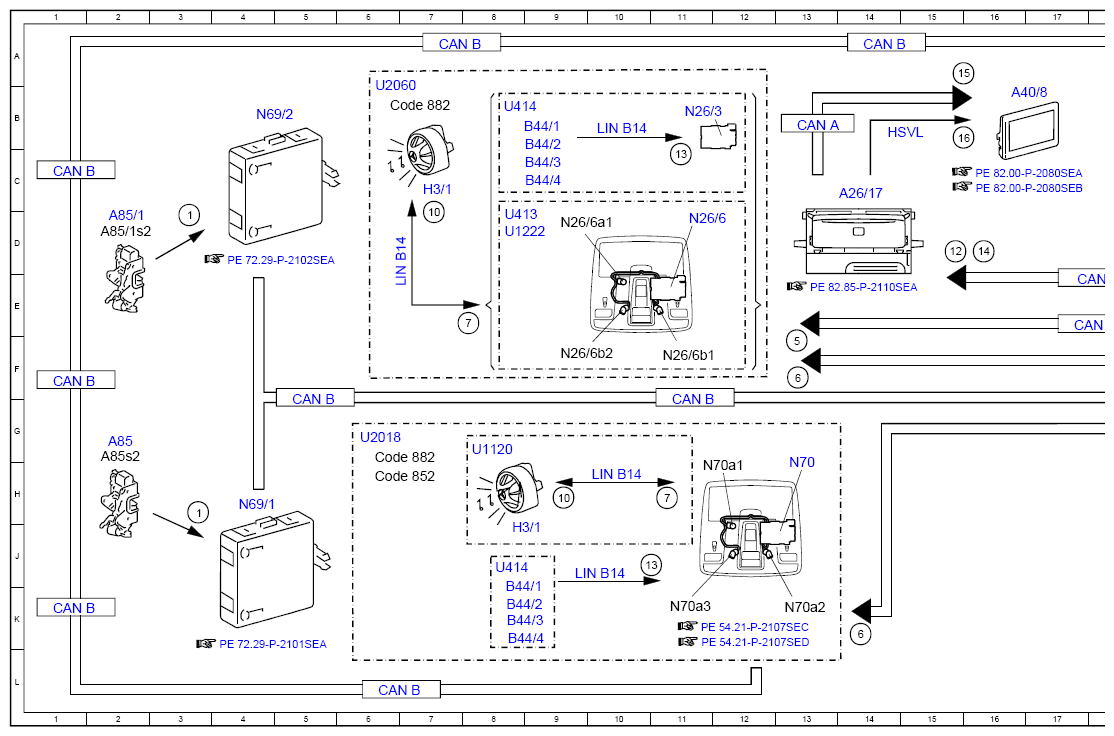

Electrical Function Schematic For Anti-Theft Alarm System, Alarm Actuation - PE80.50-P-2053-97SEA
Model 217, 222 with code 551 (Anti-theft warning system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Main locking position microswitch, status | 3D |
| 1 | Main locking position microswitch, status | 3H |
| 1 | Main locking position microswitch, status | 25K |
| 1 | Main locking position microswitch, status | 27F |
| 1 | Main locking position microswitch, status | 28G |
| 1 | Main locking position microswitch, status | 30G |
| 1 | Main locking position microswitch, status | 31K |
| 10 | Alarm siren, actuation | 7D |
| 10 | Alarm siren, actuation | 9H |
| 11 | Fanfare horns, actuation | 36C |
| 11 | Fanfare horns, actuation | 39C |
| 11 | Fanfare horns, actuation | 37D |
| 12 | Circuit 15, status | 26D |
| 12 | Circuit 15, status | 15D |
| 13 | Interior protection sensor, signal | 11J |
| 13 | Interior protection sensor, signal | 11B |
| 14 | Parking damage display, request | 16D |
| 14 | Parking damage display, request | 23D |
| 15 | Switch-on request, signal | 15A |
| 16 | Processed image data, signal | 16B |
| 17 | Telephone, signal | 21B |
| 17 | Telephone, signal | 23C |
| 2 | Engine hood contact switch, status | 30E |
| 3 | Trunk lid lock main catch switch, status | 30E |
| 3 | Trunk lid lock main catch switch, status | 38H |
| 4 | Glove compartment anti-theft alarm system switch, status | 30G |
| 5 | Central locking, status | 13F |
| 5 | Central locking, status | 27D |
| 6 | ATA [EDW] alarm, signal | 27E |
| 6 | ATA [EDW] alarm, signal | 27G |
| 6 | ATA [EDW] alarm, signal | 13F |
| 6 | ATA [EDW] alarm, signal | 14K |
| 7 | Alarm siren, status | 8E |
| 7 | Alarm siren, status | 11H |
| 8 | Access authorization code, signal | 24C |
| 8 | Access authorization code, signal | 28B |
| 8 | Access authorization code, signal | 30B |
| 8 | Access authorization code, signal | 32B |
| 9 | Panic alarm, status | 27D |
| A2/118 | Windshield antenna | 31C |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 29C |
| A2/32 | Rear window antenna | 31C |
| A26/17 | Head unit | 14C |
| A40/8 | Audio/COMAND display | 16B |
| A8/1 | Transmitter key | 34B |
| A85 | Left front door lock | 2G |
| A85/1 | Right front door lock | 2D |
| A85/1s2 | Right front door main locking position microswitch | 2D |
| A85/3 | Left rear door lock | 23J |
| A85/3s2 | Left rear door main locking position microswitch | 23J |
| A85/4 | Right rear door lock | 32J |
| A85/4s2 | Right rear door main locking position microswitch | 32J |
| A85/5 | Trunk lid lock | 40H |
| A85/5s1 | Trunk lid lock main catch switch | 40H |
| A85s2 | Left front door main locking position microswitch | 2G |
| B44/1 | Left front door interior protection sensor | 9B |
| B44/1 | Left front door interior protection sensor | 8K |
| B44/2 | Right front door interior protection sensor | 9B |
| B44/2 | Right front door interior protection sensor | 8K |
| B44/3 | Left rear interior protection sensor | 9C |
| B44/3 | Left rear interior protection sensor | 8K |
| B44/4 | Right rear interior protection sensor | 9C |
| B44/4 | Right rear interior protection sensor | 8K |
| CAN A | Telematics CAN | 13B |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 37G |
| CAN B | Interior CAN | 29H |
| CAN B | Interior CAN | 26H |
| CAN B | Interior CAN | 25E |
| CAN B | Interior CAN | 17E |
| CAN B | Interior CAN | 24C |
| CAN B | Interior CAN | 20G |
| CAN B | Interior CAN | 20G |
| CAN B | Interior CAN | 11G |
| CAN B | Interior CAN | 6L |
| CAN B | Interior CAN | 7A |
| CAN B | Interior CAN | 14A |
| CAN B | Interior CAN | 22B |
| CAN B | Interior CAN | 1C |
| CAN B | Interior CAN | 1F |
| CAN B | Interior CAN | 1K |
| CAN D | Diagnostic CAN | 21C |
| CAN HMI | User interface CAN | 18E |
| Code 362 | HERMES LTE | 18B |
| Code 763 | Radio remote control with panic switch | 23A |
| Code 852 | Sensor system for anti-theft alarm system (ATA) | 6H |
| Code 882 | Interior protection (only with ATA [EDW]) | 6B |
| Code 882 | Interior protection (only with ATA [EDW]) | 6H |
| H2 | Left fanfare horn | 36A |
| H2/1 | Right fanfare horn | 39A |
| H3/1 | Alarm siren | 7C |
| H3/1 | Alarm siren | 8J |
| HSVL | High-speed video link | 14B |
| K40/8kL | Fanfare horn relay | 37D |
| LIN B14 | Alarm system LIN | 6D |
| LIN B14 | Alarm system LIN | 10H |
| LIN B14 | Alarm system LIN | 10J |
| LIN B14 | Alarm system LIN | 10B |
| N10/6 | Front SAM control unit | 29E |
| N10/8 | Rear SAM control unit | 37H |
| N112/9 | HERMES control unit | 20B |
| N26/3 | ATA [EDW]/towing sensor/interior motion sensor control unit | 11B |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 11D |
| N26/6a1 | Interior protection receiver | 9D |
| N26/6b1 | Left interior protection transmitter | 11F |
| N26/6b2 | Right interior protection transmitter | 9F |
| N69/1 | Left front door control unit | 4H |
| N69/2 | Right front door control unit | 4B |
| N69/3 | Left rear door control unit | 26J |
| N69/4 | Right rear door control unit | 29J |
| N69/5 | KEYLESS-GO control unit | 26A |
| N70 | Overhead control panel control unit | 13H |
| N70a1 | Interior protection receiver | 11H |
| N70a2 | Left interior protection transmitter | 13K |
| N70a3 | Right interior protection transmitter | 11K |
| N73 | Electronic ignition switch control unit | 22D |
| S62/43 | Left engine hood contact switch | 39E |
| S62/7 | Glove compartment anti-theft alarm system switch | 35H |
| U1120 | Valid except code 852 (Sensor system for anti-theft alarm system (ATA)) | 8G |
| U1222 | Valid for model series 222 | 28J |
| U1222 | Valid for model series 222 | 22J |
| U1222 | Valid for model series 222 | 8D |
| U2018 | Valid as of model year 2018 | 6G |
| U2060 | Valid up to model year 2018 | 6B |
| U413 | Valid for model 217.3 | 8D |
| U414 | Valid for model 217.4 | 34H |
| U414 | Valid for model 217.4 | 8B |
| U414 | Valid for model 217.4 | 8J |
