Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97SEB
Model 217, 222 As Of Model Year 2018 With Code 360 (HERMES UMTS) With Code 362 (HERMES communications module LTE) Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A2/109 | Telephone antenna splitter | 57L |
| A2/49a2 | GPS antenna | 54L |
| A26/17 | Head unit | 41L |
| A26/17 | Head unit | 64L |
| A28/11 | Multifunction antenna | 54L |
| A28/11 | Multifunction antenna | 60L |
| CAN L | Hybrid CAN | 29K |
| Code 360 | HERMES UMTS | 31D |
| Code 360 | HERMES UMTS | 39D |
| Code 360 | HERMES UMTS | 55D |
| Code 360 | HERMES UMTS | 58D |
| Code 360 | HERMES UMTS | 62D |
| Code 362 | HERMES LTE | 58D |
| Code 362 | HERMES LTE | 55D |
| Code 364 | HERMES UMTS communications module for Russia | 55E |
| Code 364 | HERMES UMTS communications module for Russia | 58E |
| Code 380 | Car telephony package | 58E |
| Code 503 | Remote Park-Pilot | 58F |
| Code 810 | Sound system | 35D |
| Code 810 | Sound system | 44D |
| Code 811 | Advanced sound system | 48D |
| Code 830 | Additional parts for China vehicles | ID |
| Code 830 | Additional parts for China vehicles | 6D |
| Code 855 | Telephony in rear passenger compartment | 55E |
| Code 856 | Business telephony in rear passenger compartment | 55E |
| Code 899 | Wireless phone charging at front and antenna | 58E |
| Code 934 | Taxi emergency alarm system | 55E |
| Code B24 | Radio remote control for stationary heater | 58E |
| Code B54 | Live Traffic Information | 62D |
| Code F217 | MODEL SERIES 217 | 52D |
| Code F222 | MODEL SERIES 222 | 17D |
| Code F222 | MODEL SERIES 222 | 39E |
| Code F222 | MODEL SERIES 222 | 55D |
| Code F222 | MODEL SERIES 222 | 52D |
| Code F222 | MODEL SERIES 222 | 58D |
| Code FA | CABRIOLET | 19D |
| Code FA | CABRIOLET | 39F |
| Code FC | COUPE | 19D |
| Code FC | COUPE | 39E |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 28D |
| F33 | Rear pre-fuse box | 15L |
| F33f46 | Fuse 46 | 13K |
| H4/27 | Center instrument panel speaker | 33L |
| K40/6 | Driver-side fuse and relay module | 4L |
| K40/6 | Driver-side fuse and relay module | 9L |
| K40/6f202 | Fuse 202 | 3L |
| K40/6f202 | Fuse 202 | 7L |

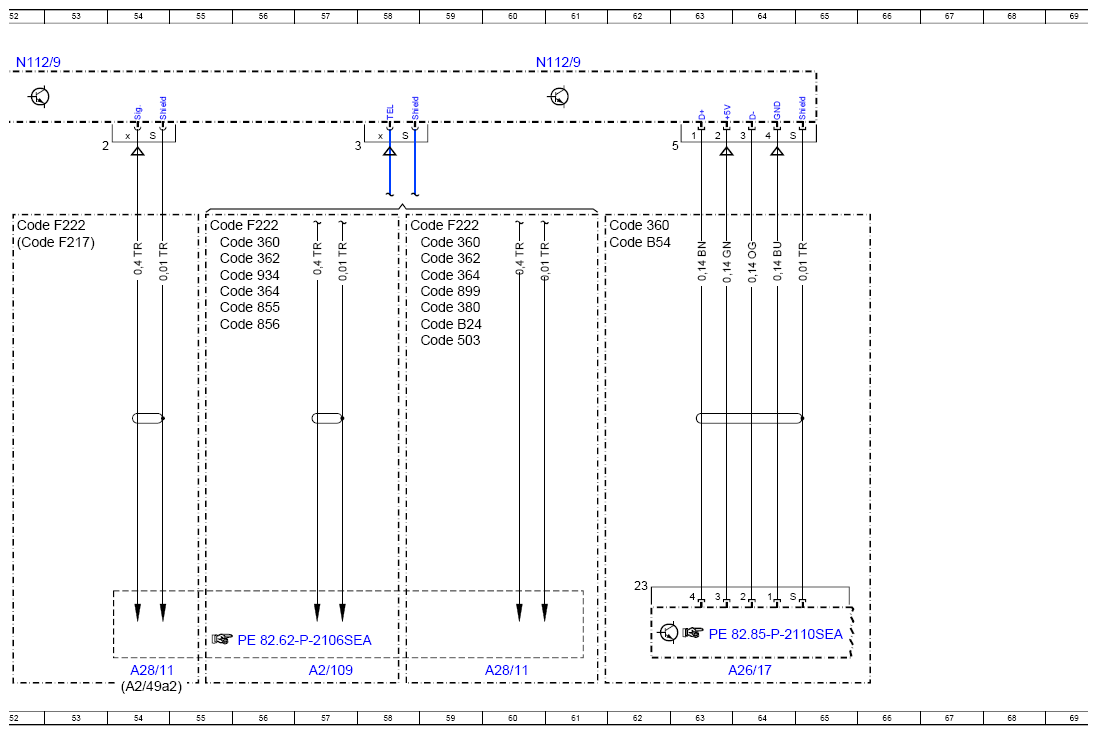

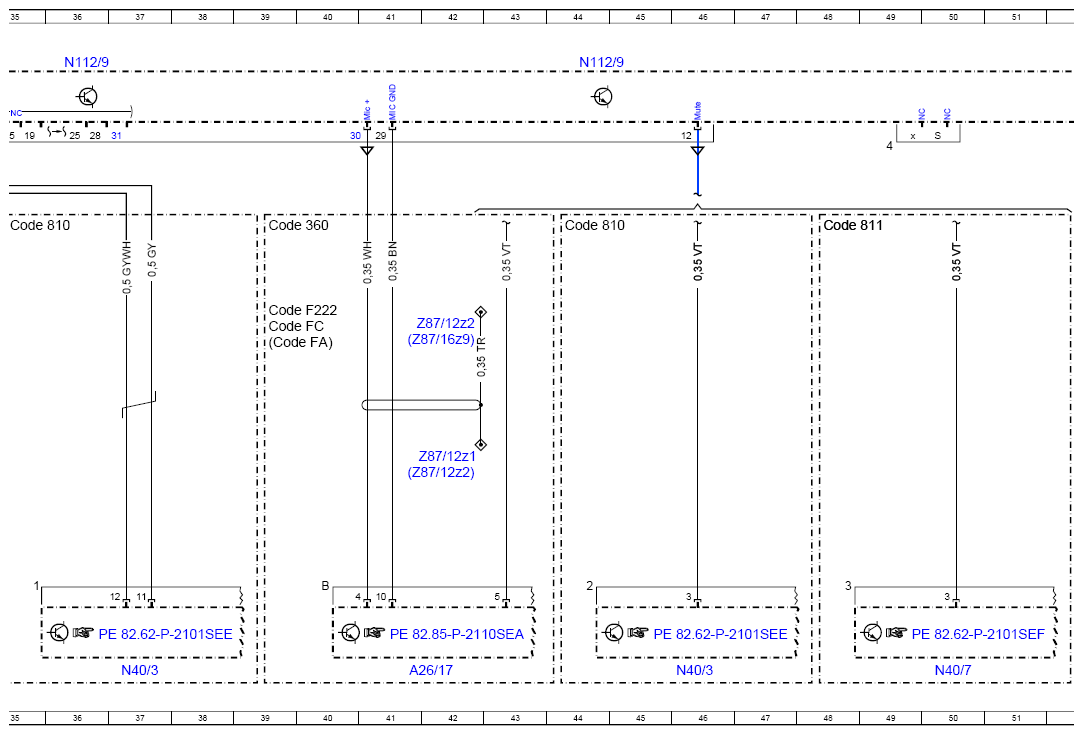

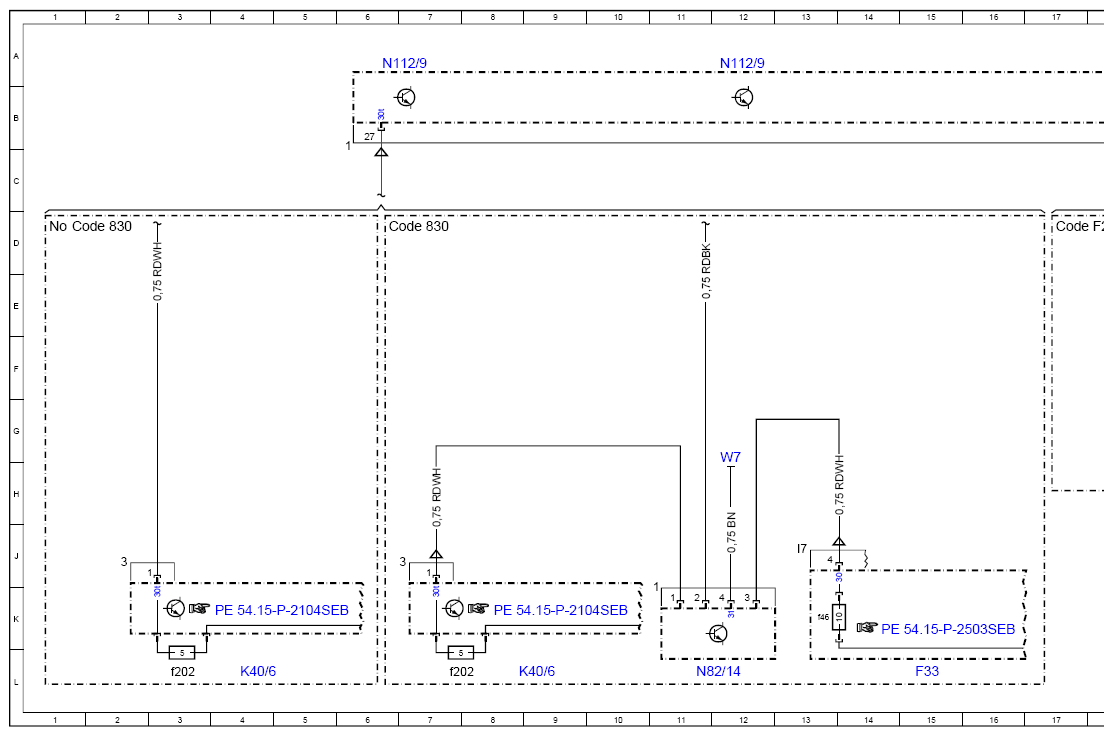

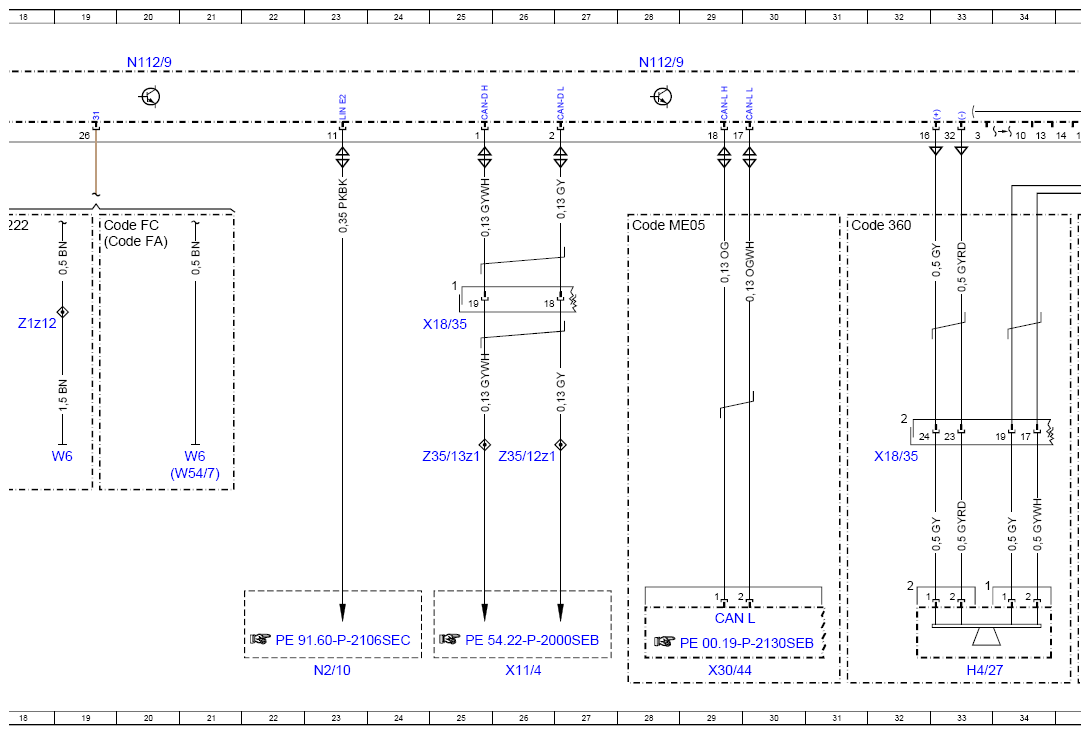

| N112/9 | HERMES control unit | 6A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 44A |
| N112/9 | HERMES control unit | 52A |
| N112/9 | HERMES control unit | 61A |
| N2/10 | Supplemental restraint system control unit | 23L |
| N40/3 | Sound system amplifier control unit | 37L |
| N40/3 | Sound system amplifier control unit | 46L |
| N40/7 | Advanced sound system amplifier control unit | 50L |
| N82/14 | HERMES battery management system control unit | 11L |
| W54/7 | Right rear wheel well ground point 3 | 21H |
| W6 | Left wheel arch trunk ground point | 19H |
| W6 | Left wheel arch trunk ground point | 21H |
| W7 | Right wheel house trunk ground point | 12H |
| X11/4 | Diagnostic connector | 26L |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 25E |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 32H |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 29L |
| Z1z12 | Circuit 31 connector sleeve | 18E |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 26G |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 25G |
| Z87/12z1 | Microphone shielding connector sleeve, emergency call | 42G |
| Z87/12z2 | Microphone shielding connector sleeve, emergency call | 42H |
| Z87/12z2 | Microphone shielding connector sleeve, emergency call | 42E |
| Z87/16z9 | Active engine noise compensation microphones connector sleeve, shielding | 42F |
