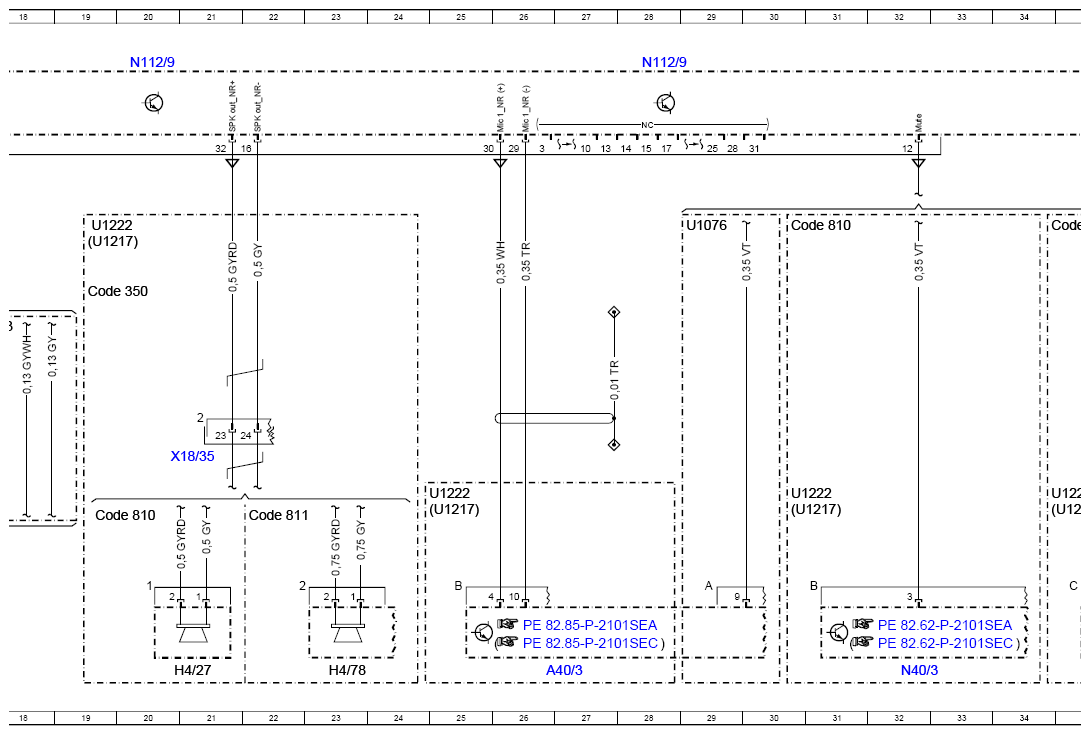

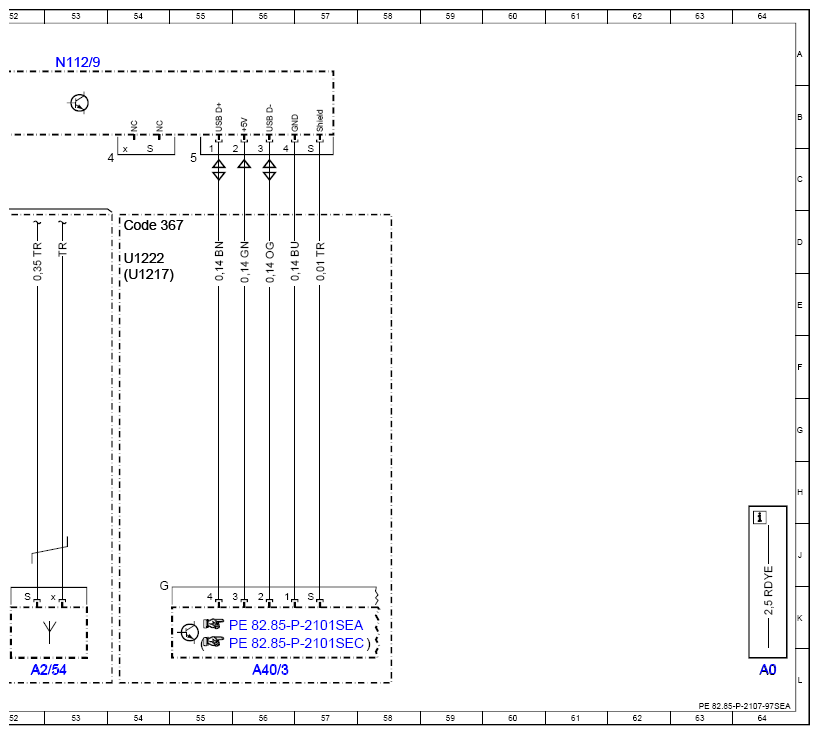

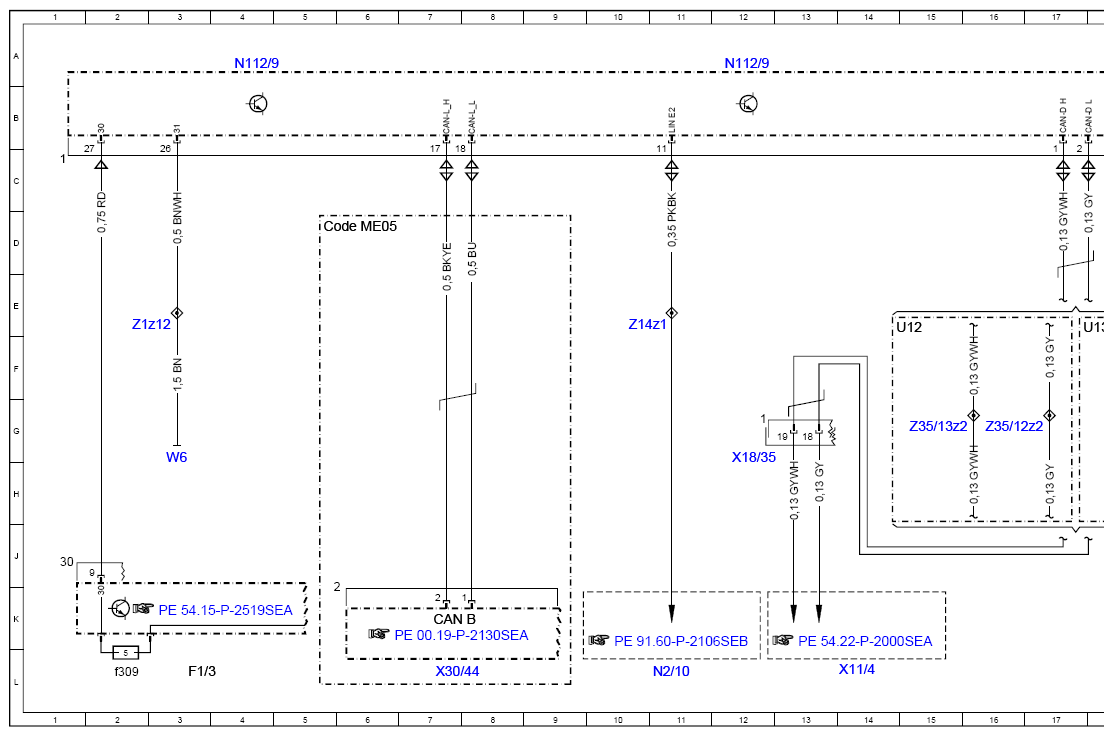

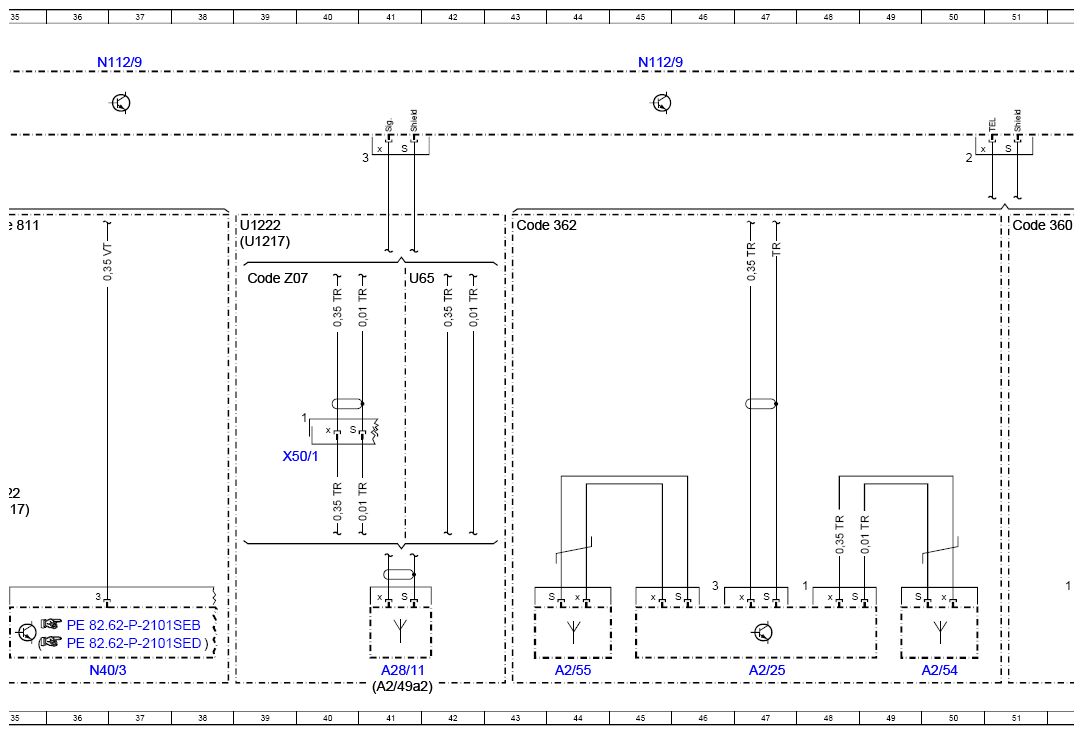

Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97SEA
Model 217 Up To Model Year 2018 With Code 360 (HERMES UMTS) With Code 362 (HERMES communications module LTE) Control unit N112/9
Model 222 Up To Model Year 2018 With Code 360 (HERMES UMTS) With Code 362 (HERMES communications module LTE) Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A2/25 | Emergency call system antenna splitter | 47L |
| A2/49a2 | GPS antenna | 41L |
| A2/54 | Left emergency call system antenna | 52L |
| A2/54 | Left emergency call system antenna | 50L |
| A2/55 | Right emergency call system antenna | 44L |
| A28/11 | Multifunction antenna | 41L |
| A40/3 | COMAND control unit | 27L |
| A40/3 | COMAND control unit | 56L |
| CAN B | Interior CAN | 7K |
| Code 350 | Ecall Europe emergency call system | 19E |
| Code 360 | HERMES UMTS | 51D |
| Code 362 | HERMES LTE | 43D |
| Code 367 | Live Traffic Information | 54D |
| Code 810 | Sound system | 19H |
| Code 810 | Sound system | 30D |
| Code 811 | Advanced sound system | 34D |
| Code 811 | Advanced sound system | 22H |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 5D |
| Code Z07 | Top protection | 39E |
| F1/3 | Right A-pillar fuse box | 3L |
| F1/3f309 | Fuse 309 | 2L |
| H4/27 | Center instrument panel speaker | 21L |
| H4/78 | Center instrument panel midrange speaker | 23L |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 37A |
| N112/9 | HERMES control unit | 45A |
| N112/9 | HERMES control unit | 53A |
| N2/10 | Supplemental restraint system control unit | 11L |
| N40/3 | Sound system amplifier control unit | 32L |
| N40/3 | Sound system amplifier control unit | 36L |
| U1076 | Valid without code (810) Sound system or without code (811) Advanced Sound System | 29D |
| U12 | Valid for left-hand drive vehicles | 14E |
| U1217 | Valid for model series 217 | 19D |
| U1217 | Valid for model series 217 | 24H |
| U1217 | Valid for model series 217 | 30H |
| U1217 | Valid for model series 217 | 34H |
| U1217 | Valid for model series 217 | 39D |
| U1217 | Valid for model series 217 | 54E |
| U1222 | Valid for model series 222 | 19D |
| U1222 | Valid for model series 222 | 24H |
| U1222 | Valid for model series 222 | 30H |
| U1222 | Valid for model series 222 | 34H |
| U1222 | Valid for model series 222 | 39D |
| U1222 | Valid for model series 222 | 54D |
| U13 | Valid for right-hand drive vehicles | 17E |
| U65 | Valid without code (Z07) Highest protection | 41E |
| W6 | Left wheel arch trunk ground point | 3H |
| X11/4 | Diagnostic connector | 14L |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 12G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 21G |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 7L |
| X50/1 | Roof antenna line electrical connector, special-purpose vehicle | 40G |
| Z14z1 | Seat occupied LIN (LIN E2) connector sleeve | 10E |
| Z1z12 | Circuit 31 connector sleeve | 3E |
| Z35/12z2 | Diagnostic CAN (CAN D) low connector sleeve | 16G |
| Z35/13z2 | Diagnostic CAN (CAN D) high connector sleeve | 15G |
