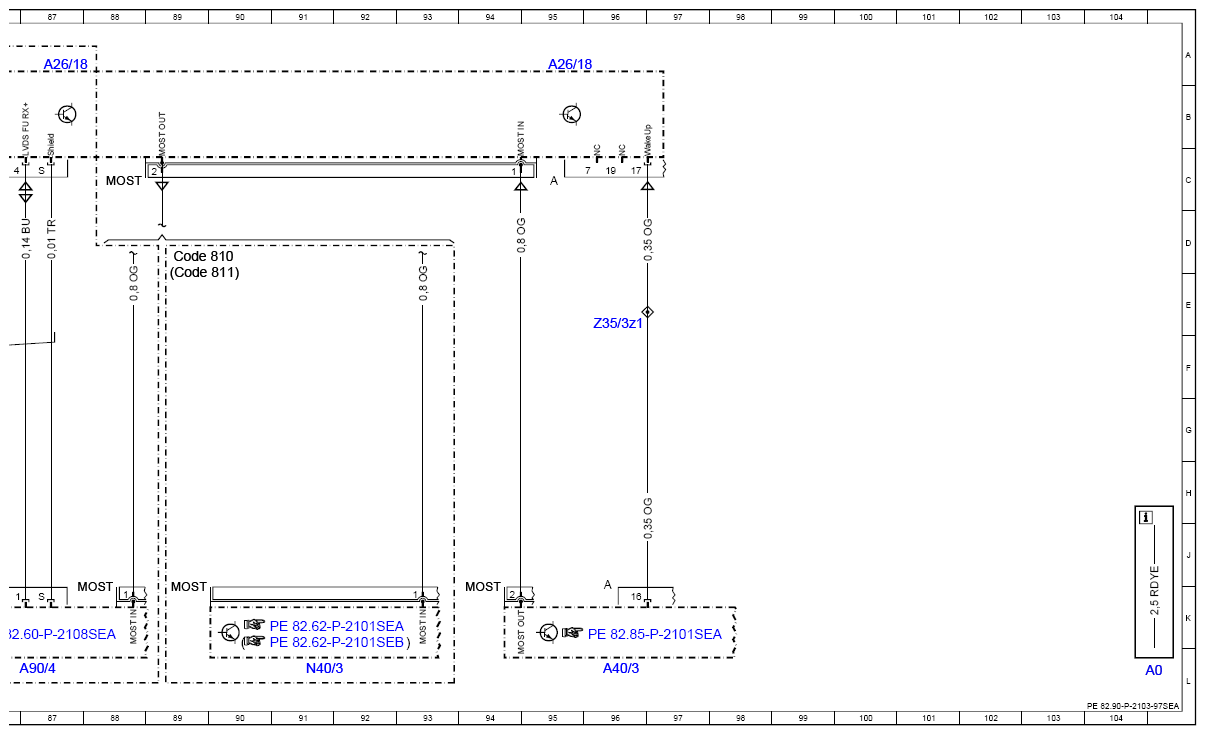

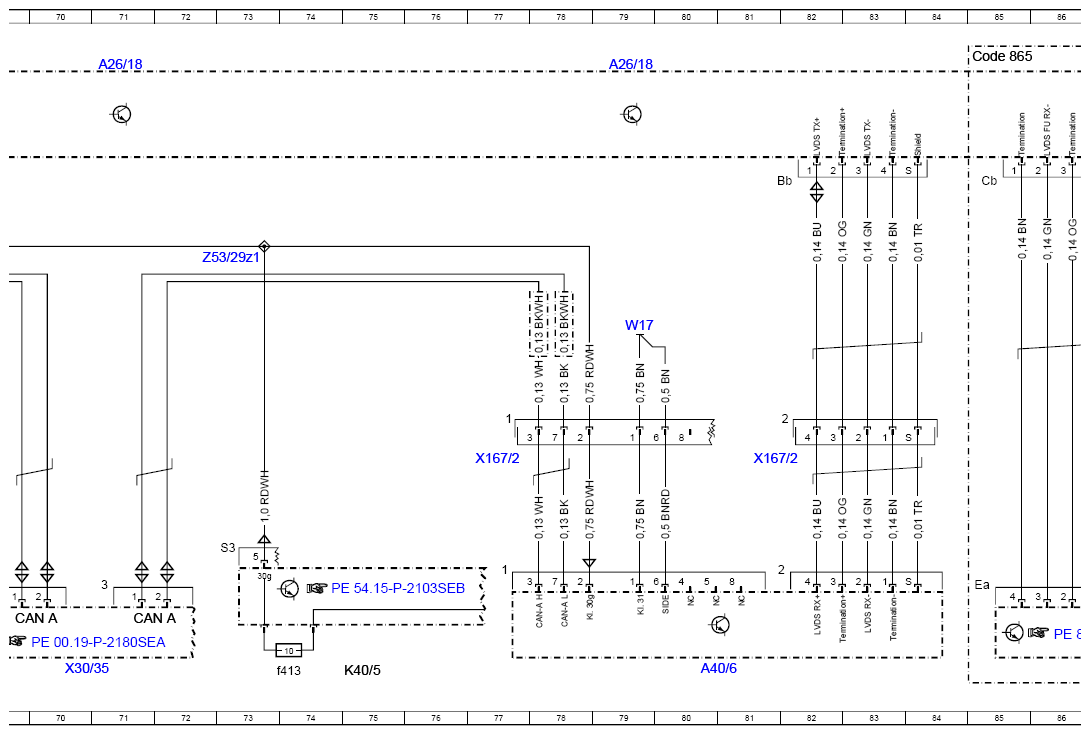

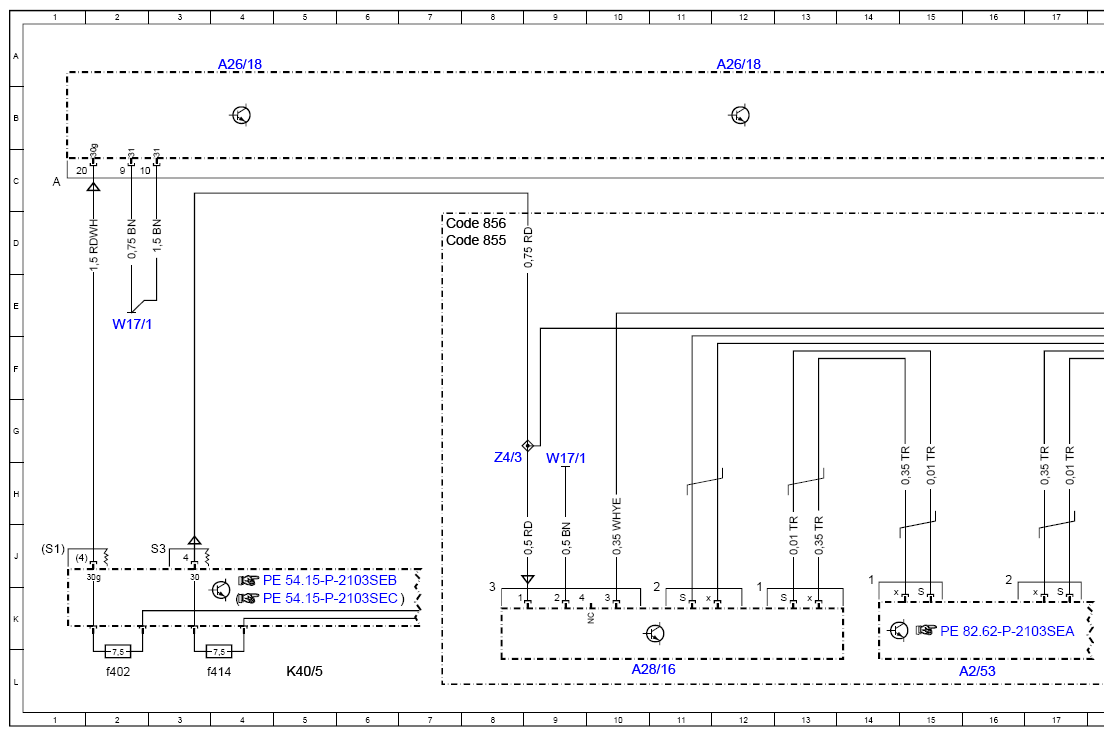

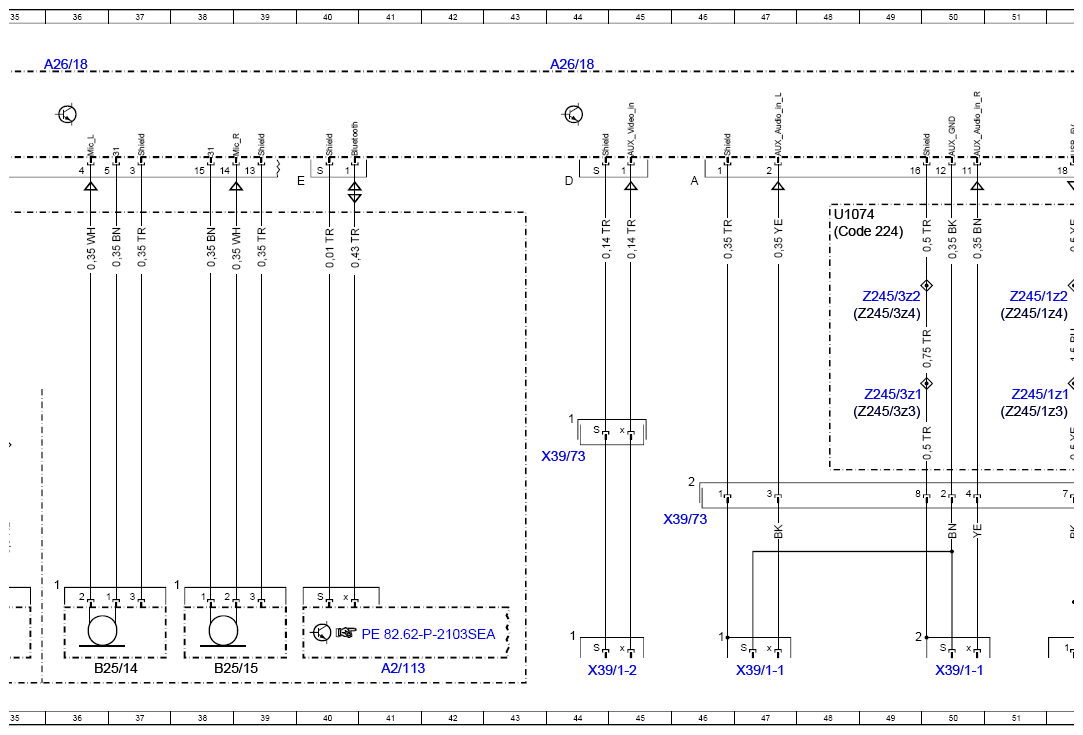

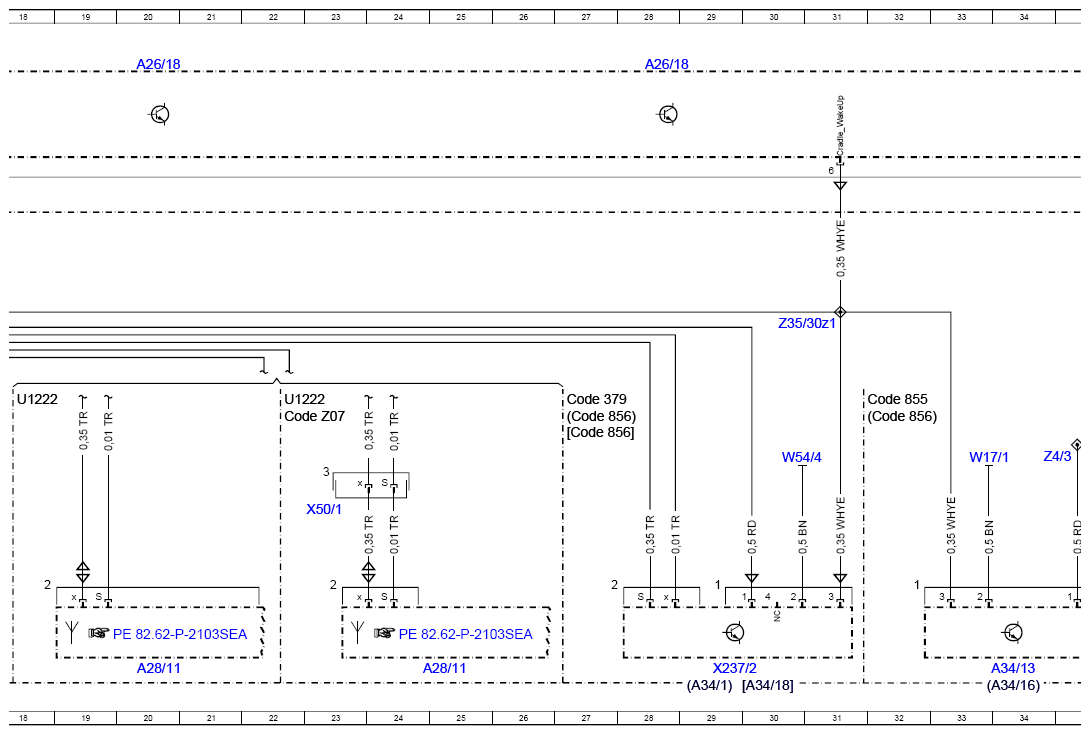

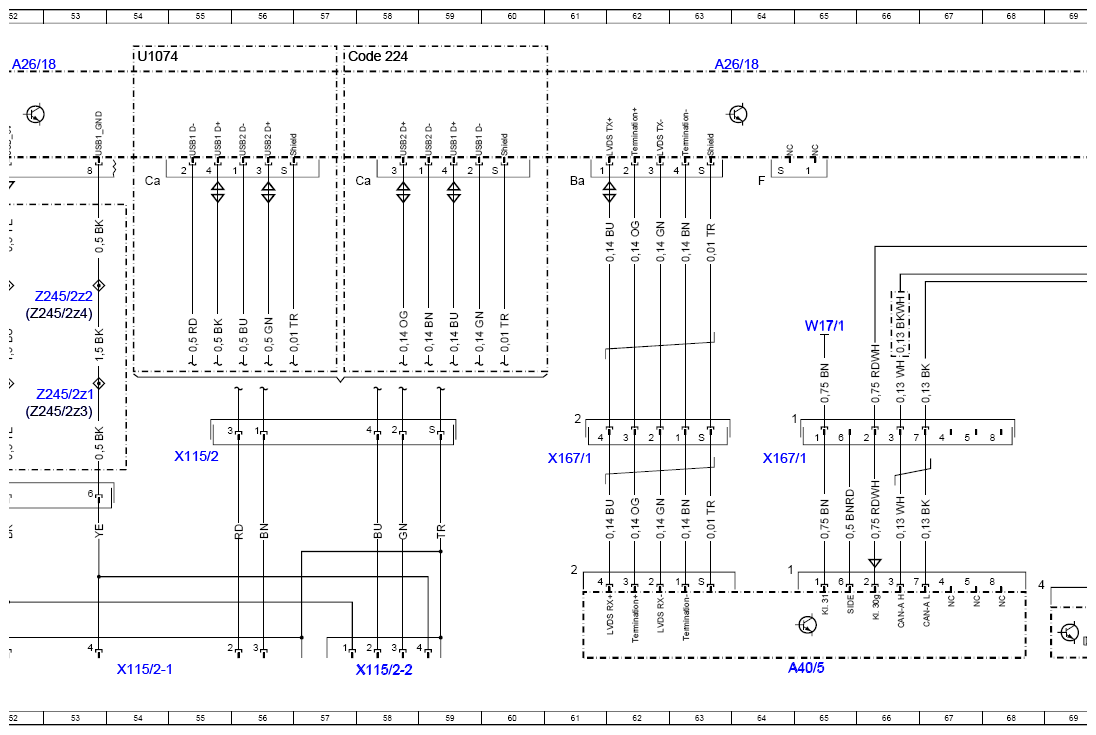

Wiring Diagram For Rear Seat Entertainment System Controller Unit - PE82.90-P-2103-97SEA
Model 222 Up To Model Year 2018 With Code 864 (Rear compartment entertainment package) Controller unit A26/18
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A2/113 | Rear Bluetooth® antenna | 41L |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 16L |
| A26/18 | Rear entertainment controller unit | 52A |
| A26/18 | Rear entertainment controller unit | 4A |
| A26/18 | Rear entertainment controller unit | 12A |
| A26/18 | Rear entertainment controller unit | 28A |
| A26/18 | Rear entertainment controller unit | 36A |
| A26/18 | Rear entertainment controller unit | 44A |
| A26/18 | Rear entertainment controller unit | 63A |
| A26/18 | Rear entertainment controller unit | 71A |
| A26/18 | Rear entertainment controller unit | 87A |
| A26/18 | Rear entertainment controller unit | 95A |
| A26/18 | Rear entertainment controller unit | 20A |
| A26/18 | Rear entertainment controller unit | 79A |
| A28/11 | Multifunction antenna | 25L |
| A28/11 | Multifunction antenna | 20L |
| A28/16 | Rear cellular telephone system antenna amplifier/compensator | 10L |
| A34/1 | Telephone module with Bluetooth® (SAP profile) | 29L |
| A34/13 | Rear handset cradle | 34L |
| A34/16 | Rear handset | 34L |
| A34/18 | Rear mobile phone cradle | 30L |
| A40/3 | COMAND control unit | 96L |
| A40/5 | Left rear display | 65L |
| A40/6 | Right rear display | 80L |
| A90/4 | Tuner unit | 87L |
| B25/14 | Left rear hands-free system microphone | 36L |
| B25/15 | Right rear hands-free system microphone | 38L |
| CAN A | Telematics CAN | 69K |
| CAN A | Telematics CAN | 71K |
| Code 224 | Design rear individual seats | 57A |
| Code 224 | Design rear individual seats | 48D |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 27G |
| Code 810 | Sound system | 89D |
| Code 811 | Advanced sound system | 89E |
| Code 855 | Telephony in rear passenger compartment | 31G |
| Code 855 | Telephony in rear passenger compartment | 7D |
| Code 856 | Business telephony in rear passenger compartment | 31G |
| Code 856 | Business telephony in rear passenger compartment | 27G |
| Code 856 | Business telephony in rear passenger compartment | 27G |
| Code 856 | Business telephony in rear passenger compartment | 7D |
| Code 865 | TV tuner | 85A |
| Code Z07 | Top protection | 22G |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 75L |
| K40/5f402 | Fuse 402 | 2L |
| K40/5f413 | Fuse 413 | 74L |
| K40/5f414 | Fuse 414 | 4L |
| MOST | Media Oriented System Transport | 94K |
| MOST | Media Oriented System Transport | 88K |
| MOST | Media Oriented System Transport | 89K |
| MOST | Media Oriented System Transport | 88C |
| N40/3 | Sound system amplifier control unit | 91L |
| U1074 | Valid without code 224 | 54A |
| U1074 | Valid without code 224 | 48D |
| U1222 | Valid for model series 222 | 22G |
| U1222 | Valid for model series 222 | 18G |
| W17 | Right rear seat ground point | 79E |
| W17/1 | Left rear seat ground point | 9H |
| W17/1 | Left rear seat ground point | 33H |
| W17/1 | Left rear seat ground point | 2E |
| W17/1 | Left rear seat ground point | 65E |
| W54/4 | Left rear wheel well ground point (vehicle interior) | 30H |
| X115/2 | Rear USB electrical connector | 55H |
| X115/2-1 | Rear USB electrical connector 1 | 54L |
| X115/2-2 | Rear USB electrical connector 2 | 58L |
| X167/1 | Driver-side rear seat entertainment system electrical connector | 61H |
| X167/1 | Driver-side rear seat entertainment system electrical connector | 64H |
| X167/2 | Passenger-side rear seat entertainment system electrical connector | 77H |
| X167/2 | Passenger-side rear seat entertainment system electrical connector | 81H |
| X237/2 | Rear mobile phone contact plate | 29L |
| X30/35 | Telematics CAN (CAN A) potential distributor electrical connector | 70L |
| X39/1-1 | Rear audio AUX connection electrical connector 1 | 47L |
| X39/1-1 | Rear audio AUX connection electrical connector 1 | 50L |
| X39/1-2 | Rear video AUX connection electrical connector | 44L |
| X39/73 | Rear AUX connection electrical connector | 44H |
| X39/73 | Rear AUX connection electrical connector | 46J |
| X50/1 | Roof antenna line electrical connector, special-purpose vehicle | 23H |
| Z245/1z1 | Universal serial bus connector sleeve, power supply | 51G |
| Z245/1z2 | Universal serial bus connector sleeve, power supply | 51E |
| Z245/1z3 | Universal serial bus connector sleeve, power supply | 51G |
| Z245/1z4 | Universal serial bus connector sleeve, power supply | 51E |
| Z245/2z1 | Universal serial bus connector sleeve, ground connection | 53G |
| Z245/2z2 | Universal serial bus connector sleeve, ground connection | 53E |
| Z245/2z3 | Universal serial bus connector sleeve, ground connection | 53G |
| Z245/2z4 | Universal serial bus connector sleeve, ground connection | 53E |
| Z245/3z1 | Universal serial bus connector sleeve, shielding | 49G |
| Z245/3z2 | Universal serial bus connector sleeve, shielding | 49E |
| Z245/3z3 | Universal serial bus connector sleeve, shielding | 49G |
| Z245/3z4 | Universal serial bus connector sleeve, shielding | 49E |
| Z35/30z1 | Rear telephone wake-up signal connector sleeve | 31E |
| Z35/3z1 | Wake-up signal connector sleeve | 96E |
| Z4/3 | Tml. 30 connector sleeve | 8G |
| Z4/3 | Tml. 30 connector sleeve | 35G |
| Z53/29z1 | Rear entertainment system circuit 30 connector sleeve | 73D |
