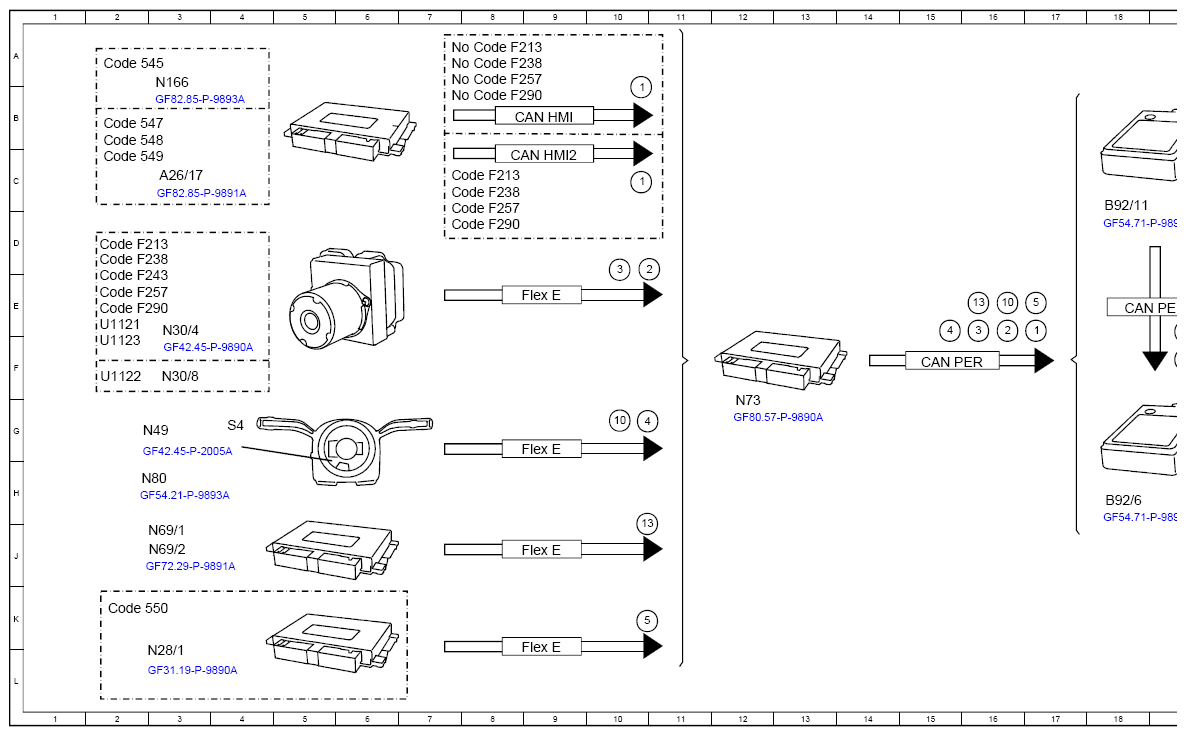

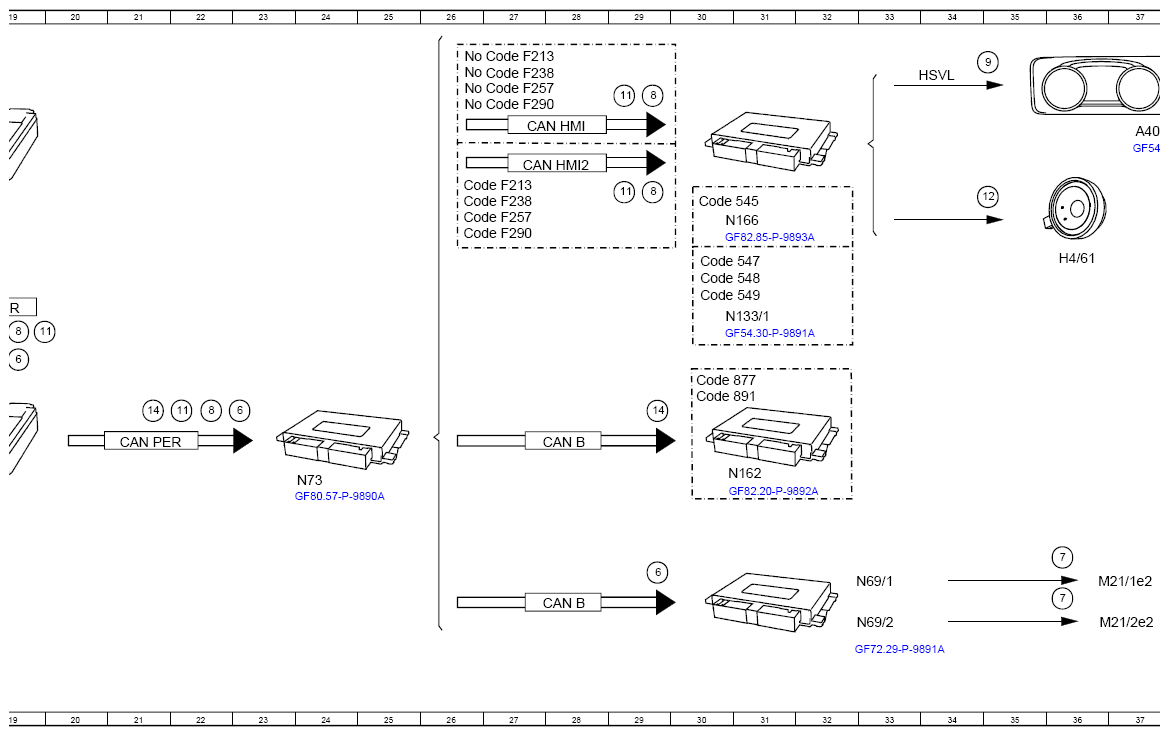

(Monitor Blind Spot, Function Schematic - PE54.71-P-2502-97A)
Model 118, 167, 177, 243, 247, 293 with code 234 (Blind Spot Assist) except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Blind spot assist, status | 17E |
| 1 | Blind spot assist, status | - |
| 1 | Blind spot assist, status | - |
| 10 | Combination switch, status | 16E |
| 10 | Combination switch, status | 10G |
| 11 | Warning tone, request | 22G |
| 11 | Warning tone, request | 19E |
| 11 | Warning tone, request | 29B |
| 11 | Warning tone, request | 29C |
| 12 | Speaker, actuation | - |
| 13 | Door rotary tumbler switch, status | 16E |
| 13 | Door rotary tumbler switch, status | - |
| 14 | Exit warning, request | - |
| 14 | Exit warning, request | - |
| 2 | Wheel speed, signal | 10D |
| 2 | Wheel speed, signal | 16E |
| 3 | Wheel rotation direction, signal | 10D |
| 3 | Wheel rotation direction, signal | 16E |
| 4 | Steering wheel angle, signal | 10G |
| 4 | Steering wheel angle, signal | 15E |
| 5 | Trailer recognition, status | 17E |
| 5 | Trailer recognition, status | - |
| 6 | Blind Spot Assist warning indicator, request | - |
| 6 | Blind Spot Assist warning indicator, request | - |
| 6 | Blind Spot Assist warning indicator, request | - |
| 7 | Blind Spot Assist warning indicator, actuation | - |
| 7 | Blind Spot Assist warning indicator, actuation | - |
| 8 | Blind Spot Assist warning, request | - |
| 8 | Blind Spot Assist warning, request | - |
| 8 | Blind Spot Assist warning, request | - |
| 8 | Blind Spot Assist warning, request | - |
| 9 | Image data, signal | - |
| A26/17 | Head unit | 3C |
| A40/16 | Head unit/instrument cluster display cluster | 37B |
| B92/11 | Left outer rear bumper integrated radar sensor | 18C |
| B92/6 | Right outer rear bumper integrated radar sensor | 18H |
| CAN B | Interior CAN | 28G |
| CAN B | Interior CAN | 28K |
| CAN HMI | User interface CAN | 9B |
| CAN HMI | User interface CAN | 27B |
| CAN HMI2 | User interface CAN 2 | 9C |
| CAN HMI2 | User interface CAN 2 | 27C |
| CAN PER | Peripherals CAN | 15F |
| CAN PER | Peripherals CAN | 18E |
| CAN PER | Peripherals CAN | 21G |
| Code 545 | Connect 5 (NTG6) | 2A |
| Code 545 | Connect 5 (NTG6) | 30C |
| Code 547 | Connect 20 Entry (NTG6) | 2B |
| Code 547 | Connect 20 Entry (NTG6) | 30D |
| Code 548 | Connect 20 MID (NTG6) | 2B |
| Code 548 | Connect 20 MID (NTG6) | 30E |
| Code 549 | Connect 20 HIGH (NTG6) | 2C |
| Code 549 | Connect 20 HIGH (NTG6) | 30E |
| Code 550 | Trailer hitch | 2K |
| Code 877 | Ambiance illumination | 30F |
| Code 891 | Premium ambient lighting | 30G |
| Code F213 | Model series 213 | 2D |
| Code F213 | Model series 213 | 8A |
| Code F213 | Model series 213 | 7C |
| Code F213 | Model series 213 | 27A |
| Code F213 | Model series 213 | 26C |
| Code F238 | Model series 238 | 2D |
| Code F238 | Model series 238 | 8A |
| Code F238 | Model series 238 | 7C |
| Code F238 | Model series 238 | 27A |
| Code F238 | Model series 238 | 26C |
| Code F243 | MODEL SERIES 243 | 2E |
| Code F257 | MODEL SERIES 257 | 2E |
| Code F257 | MODEL SERIES 257 | 8A |
| Code F257 | MODEL SERIES 257 | 7D |
| Code F257 | MODEL SERIES 257 | 27B |
| Code F257 | MODEL SERIES 257 | 26D |
| Code F290 | Model series 290 | 2E |
| Code F290 | Model series 290 | 8B |
| Code F290 | Model series 290 | 7D |
| Code F290 | Model series 290 | 27B |
| Code F290 | Model series 290 | 26D |
| Flex E | Chassis FlexRay | 9E |
| Flex E | Chassis FlexRay | 9G |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 9L |
| H4/61 | Instrument cluster speaker | 36D |
| HSVL | High-speed video link | 34A |
| M21/1e2 | Left blind spot assistant warning indicator | 37J |
| M21/2e2 | Right blind spot assistant warning indicator | 37K |
| N133/1 | Instrument cluster control unit | 31E |
| N162 | Ambiance illumination control unit | 31H |
| N166 | Head unit/instrument cluster control unit | 3B |
| N166 | Head unit/instrument cluster control unit | 31D |
| N28/1 | Trailer recognition control unit | 2L |
| N30/4 | Electronic Stability Program control unit | 3E |
| N30/8 | Regenerative braking system control unit | 3F |
| N49 | Steering wheel angle sensor | 3G |
| N69/1 | Left front door control unit | 3J |
| N69/1 | Left front door control unit | 33J |
| N69/2 | Right front door control unit | 3J |
| N69/2 | Right front door control unit | 33K |
| N73 | Electronic ignition switch control unit | 12G |
| N73 | Electronic ignition switch control unit | 24H |
| N80 | Steering column module control unit | 3H |
| S4 | Combination switch | 4G |
| U1121 | Valid for model 167 | 2E |
| U1122 | Valid for model 293 | 2F |
| U1123 | Valid for model 118, 177, 247 | 2F |
