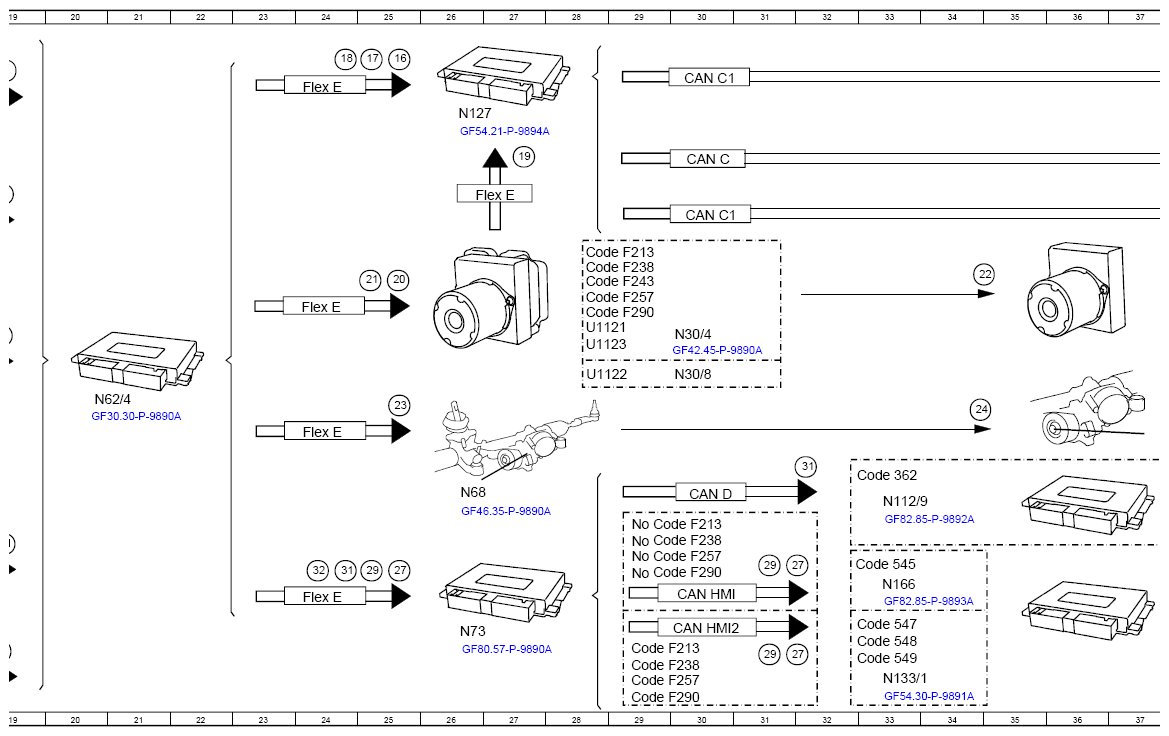

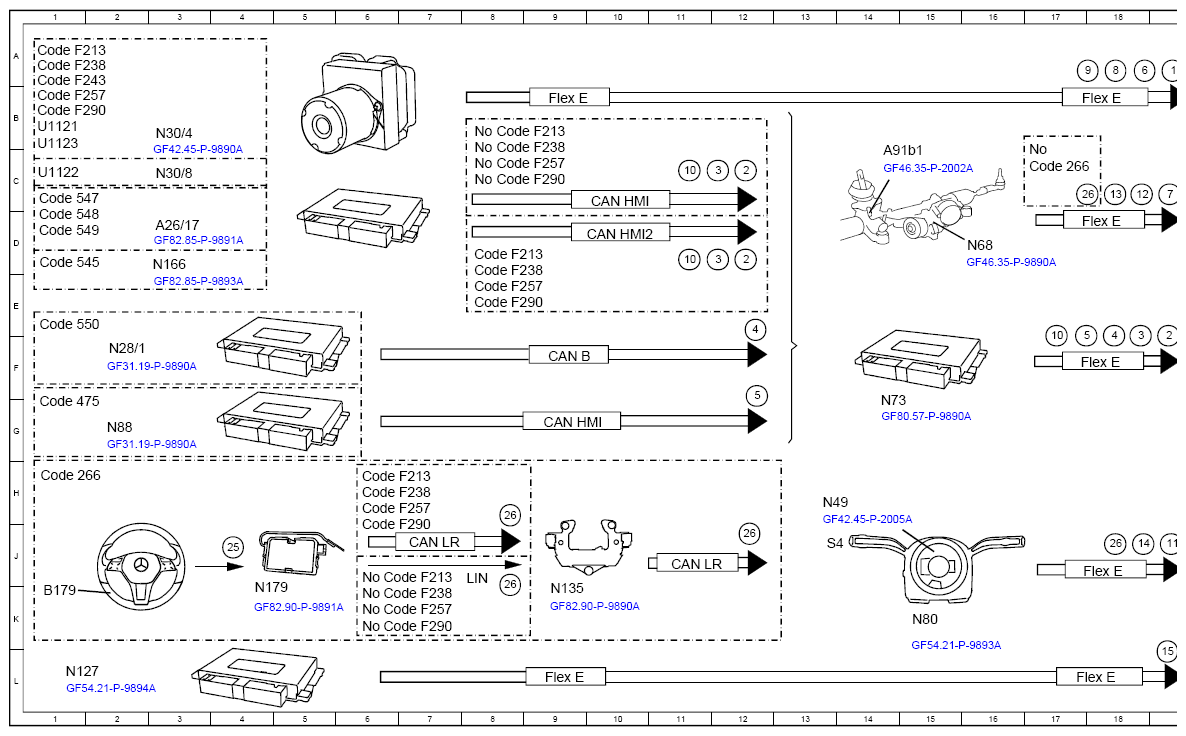

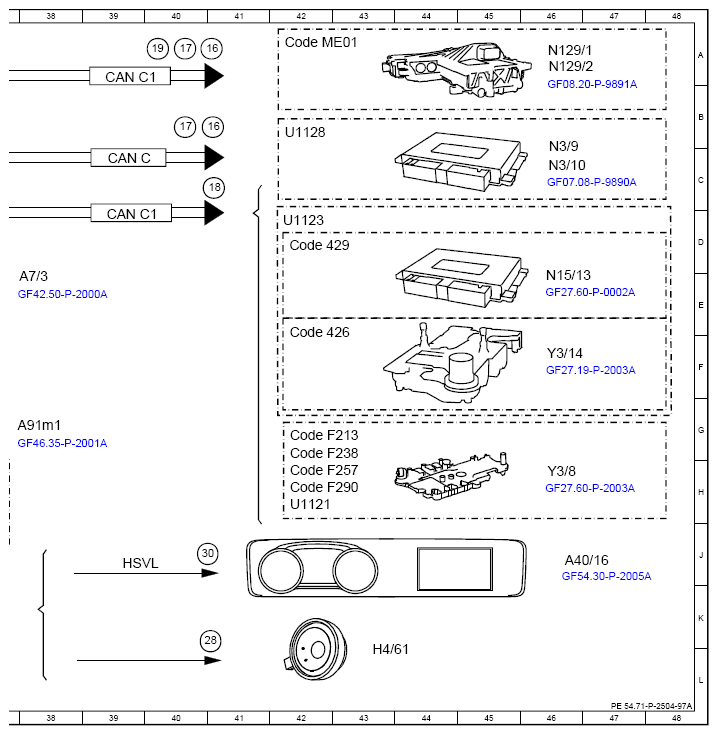

(Specify Steering Torque, Function Schematic - PE54.71-P-2504-97A)
Model 118, 167, 177, 243, 247, 293 with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Model 213, 238, 257, 290 as o
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP®, status | - |
| 10 | GPS, signal | - |
| 10 | GPS, signal | - |
| 10 | GPS, signal | - |
| 11 | Combination switch, status | - |
| 12 | Electric power steering torque sensor, signal | - |
| 13 | Wheel angle, signal | - |
| 14 | Steering wheel angle, signal | - |
| 15 | Gear range, signal | 19L |
| 16 | Engine torque, reduce request | - |
| 16 | Engine torque, reduce request | - |
| 16 | Engine torque, reduce request | - |
| 17 | Engine torque, increase request | - |
| 17 | Engine torque, increase request | - |
| 17 | Engine torque, increase request | - |
| 18 | Engage targeted gear, request | - |
| 18 | Engage targeted gear, request | - |
| 19 | Regenerative braking torque, request | 27C |
| 19 | Regenerative braking torque, request | 40A |
| 2 | Active Distance Assist DISTRONIC, status | - |
| 2 | Active Distance Assist DISTRONIC, status | - |
| 2 | Active Distance Assist DISTRONIC, status | - |
| 20 | Braking torque increase, request | - |
| 21 | Braking torque reduction, request | - |
| 22 | Traction system hydraulic unit, actuation | - |
| 23 | Electric power steering, request | - |
| 24 | Electric power steering actuator motor, actuation | - |
| 25 | Hand-detection sensor, signal | - |
| 26 | Hands-Off-Detection, status | - |
| 26 | Hands-Off-Detection, status | - |
| 26 | Hands-Off-Detection, status | - |
| 26 | Hands-Off-Detection, status | - |
| 26 | Hands-Off-Detection, status | - |
| 27 | Warning tone, request | - |
| 27 | Warning tone, request | - |
| 27 | Warning tone, request | - |
| 28 | Speaker, actuation | - |
| 29 | Warning and system messages, request | - |
| 29 | Warning and system messages, request | - |
| 29 | Warning and system messages, request | - |
| 3 | Active Lane Keeping Assist, status | - |
| 3 | Active Lane Keeping Assist, status | - |
| 3 | Active Lane Keeping Assist, status | - |
| 30 | Image data, signal | - |
| 31 | Establish connection for emergency call, request | - |
| 31 | Establish connection for emergency call, request | - |
| 32 | Unlock central locking, request | - |
| 4 | Trailer recognition, status | - |
| 4 | Trailer recognition, status | - |
| 5 | Tire pressure monitor, message | - |
| 5 | Tire pressure monitor, message | - |
| 6 | Standstill control, status | 18A |
| 7 | Electric power steering, status | - |
| 8 | Wheel speed, signal | 18A |
| 9 | Wheel rotation direction, signal | 17A |
| A26/17 | Head unit | 3D |
| A40/16 | Head unit/instrument cluster display cluster | 46J |
| A7/3 | Traction system hydraulic unit | 38E |
| A91b1 | Electric power steering torque sensor | 14C |
| A91m1 | Electric power steering actuator motor | 37G |
| B179 | Hand-detection sensor | 1K |
| CAN B | Interior CAN | 9F |
| CAN C | Engine CAN | 39C |
| CAN C | Engine CAN | 30C |
| CAN C1 | Drive train CAN | 39D |
| CAN C1 | Drive train CAN | 39A |
| CAN C1 | Drive train CAN | 30A |
| CAN C1 | Drive train CAN | 30D |
| CAN D | Diagnostic CAN | 30H |
| CAN HMI | User interface CAN | 9G |
| CAN HMI | User interface CAN | 10C |
| CAN HMI | User interface CAN | 30K |
| CAN HMI2 | User interface CAN 2 | 10D |
| CAN HMI2 | User interface CAN 2 | 30K |
| CAN LR | Steering wheel CAN | 11J |
| CAN LR | Steering wheel CAN | 7J |
| Code 266 | DISTRONIC PLUS with Steer Assist and Stop & Go Pilot | 17C |
| Code 266 | DISTRONIC PLUS with Steer Assist and Stop & Go Pilot | 1H |
| Code 362 | HERMES LTE | 32H |
| Code 426 | 8G-DCT | 42F |
| Code 429 | 7G-DCT | 42D |
| Code 475 | Tire pressure monitor | 1G |
| Code 545 | Connect 5 (NTG6) | 1D |
| Code 545 | Connect 5 (NTG6) | 32J |
| Code 547 | Connect 20 Entry (NTG6) | 1C |
| Code 547 | Connect 20 Entry (NTG6) | 32K |
| Code 548 | Connect 20 MID (NTG6) | 1D |
| Code 548 | Connect 20 MID (NTG6) | 32K |
| Code 549 | Connect 20 HIGH (NTG6) | 1D |
| Code 549 | Connect 20 HIGH (NTG6) | 32L |
| Code 550 | Trailer hitch | 1E |
| Code F213 | Model series 213 | 42G |
| Code F213 | Model series 213 | 1A |
| Code F213 | Model series 213 | 6H |
| Code F213 | Model series 213 | 6J |
| Code F213 | Model series 213 | 8B |
| Code F213 | Model series 213 | 8D |
| Code F213 | Model series 213 | 28D |
| Code F213 | Model series 213 | 29J |
| Code F213 | Model series 213 | 29L |
| Code F238 | Model series 238 | 1A |
| Code F238 | Model series 238 | 42G |
| Code F238 | Model series 238 | 6H |
| Code F238 | Model series 238 | 6K |
| Code F238 | Model series 238 | 8C |
| Code F238 | Model series 238 | 8E |
| Code F238 | Model series 238 | 28D |
| Code F238 | Model series 238 | 29J |
| Code F238 | Model series 238 | 29L |
| Code F243 | MODEL SERIES 243 | 1A |
| Code F243 | MODEL SERIES 243 | 28E |
| Code F257 | MODEL SERIES 257 | 1B |
| Code F257 | MODEL SERIES 257 | 42H |
| Code F257 | MODEL SERIES 257 | 6H |
| Code F257 | MODEL SERIES 257 | 6K |
| Code F257 | MODEL SERIES 257 | 8C |
| Code F257 | MODEL SERIES 257 | 8E |
| Code F257 | MODEL SERIES 257 | 28E |
| Code F257 | MODEL SERIES 257 | 29J |
| Code F257 | MODEL SERIES 257 | 29L |
| Code F290 | Model series 290 | 1B |
| Code F290 | Model series 290 | 42H |
| Code F290 | Model series 290 | 6K |
| Code F290 | Model series 290 | 6J |
| Code F290 | Model series 290 | 8C |
| Code F290 | Model series 290 | 8E |
| Code F290 | Model series 290 | 28E |
| Code F290 | Model series 290 | 29J |
| Code F290 | Model series 290 | 29L |
| Code ME01 | Electric motor | 42A |
| Flex E | Chassis FlexRay | 9B |
| Flex E | Chassis FlexRay | 18B |
| Flex E | Chassis FlexRay | 18J |
| Flex E | Chassis FlexRay | 24K |
| Flex E | Chassis FlexRay | 9L |
| Flex E | Chassis FlexRay | 17L |
| Flex E | Chassis FlexRay | 18F |
| Flex E | Chassis FlexRay | 18D |
| Flex E | Chassis FlexRay | 24G |
| Flex E | Chassis FlexRay | 24E |
| Flex E | Chassis FlexRay | 24B |
| Flex E | Chassis FlexRay | 27C |
| H4/61 | Instrument cluster speaker | 43L |
| HSVL | High-speed video link | 39J |
| LIN | Local Interconnect Network | 8J |
| N112/9 | HERMES control unit | 33H |
| N127 | Drivetrain control unit | 1L |
| N127 | Drivetrain control unit | 26B |
| N129/1 | Electric machine 1 power electronics control unit | 46A |
| N129/2 | Electric machine 2 power electronics control unit | 46A |
| N133/1 | Instrument cluster control unit | 33L |
| N135 | Steering wheel electronics | 9K |
| N15/13 | Double clutch transmission control unit | 46E |
| N166 | Head unit/instrument cluster control unit | 3D |
| N166 | Head unit/instrument cluster control unit | 33K |
| N179 | Hand detection system control unit | 4K |
| N28/1 | Trailer recognition control unit | 2F |
| N3/10 | ME-SFI [ME] control unit | 46C |
| N3/9 | CDI control unit | 46C |
| N30/4 | Electronic Stability Program control unit | 3B |
| N30/4 | Electronic Stability Program control unit | 30F |
| N30/8 | Regenerative braking system control unit | 3C |
| N30/8 | Regenerative braking system control unit | 30F |
| N49 | Steering wheel angle sensor | 13H |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 20G |
| N68 | Electrical power steering control unit | 16D |
| N68 | Electrical power steering control unit | 26H |
| N73 | Electronic ignition switch control unit | 14G |
| N73 | Electronic ignition switch control unit | 26K |
| N80 | Steering column module control unit | 15K |
| N88 | Tire pressure monitor control unit | 2G |
| S4 | Combination switch | 13J |
| U1121 | Valid for model 167 | 1B |
| U1121 | Valid for model 167 | 42H |
| U1121 | Valid for model 167 | 28E |
| U1122 | Valid for model 293 | 1C |
| U1122 | Valid for model 293 | 28F |
| U1123 | Valid for model 118, 177, 247 | 42D |
| U1123 | Valid for model 118, 177, 247 | 1B |
| U1123 | Valid for model 118, 177, 247 | 28F |
| U1128 | Valid for combustion engine | 42B |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 46F |
| Y3/8 | Fully integrated transmission control controller unit | 46H |
