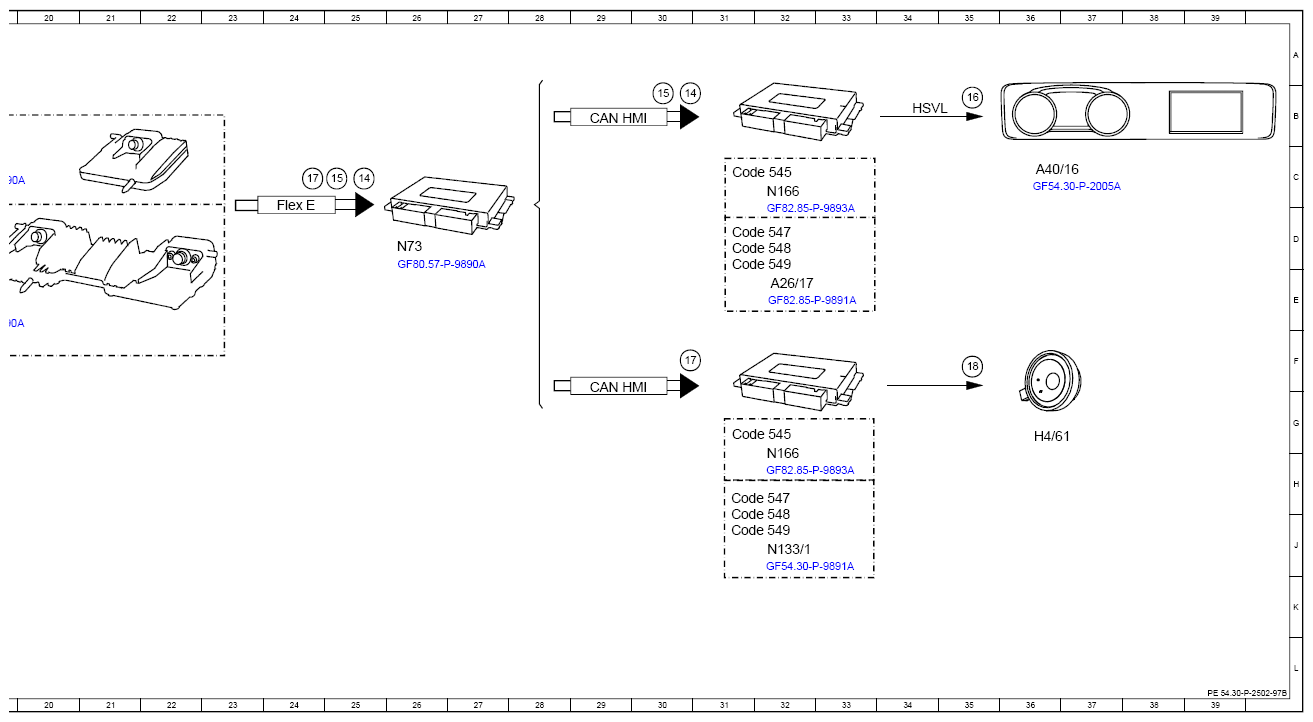

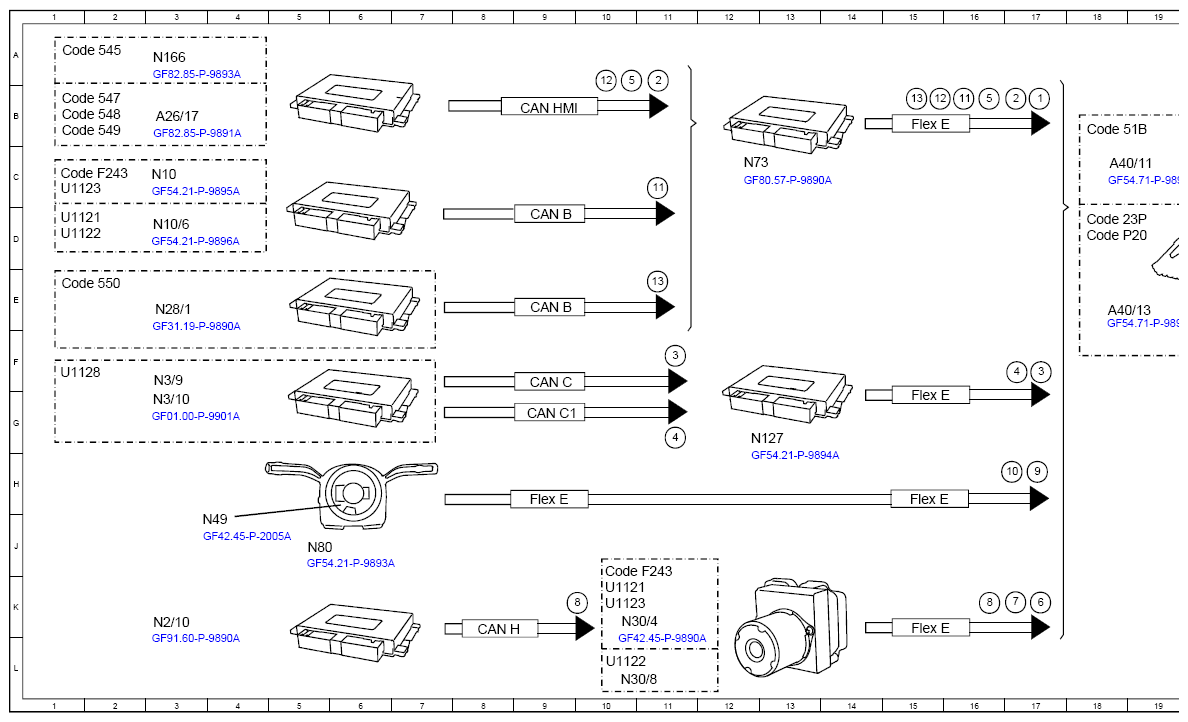

(Recognize Traffic Signs, Function Schematic - PE54.30-P-2502-97B)
Model 118, 167, 177, 243, 247, 293 with code 23P (Drive package) with code 513 (Road sign recognition system)
Model 118, 167,
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | - |
| 10 | Steering wheel velocity, signal | - |
| 11 | Wiper status, signal | - |
| 11 | Wiper status, signal | - |
| 12 | Displayed outside temperature, signal | - |
| 12 | Displayed outside temperature, signal | - |
| 13 | Trailer recognition, status | - |
| 13 | Trailer recognition, status | - |
| 14 | Road sign display, request | - |
| 14 | Road sign display, request | - |
| 15 | Warning and system messages, request | - |
| 15 | Warning and system messages, request | - |
| 16 | Image data, signal | - |
| 17 | Warning tone, request | - |
| 17 | Warning tone, request | - |
| 18 | Speaker, actuation | - |
| 2 | Operating mode, status | - |
| 2 | Operating mode, status | - |
| 3 | Engine running, signal | - |
| 3 | Engine running, signal | - |
| 4 | Drivetrain operational, signal | - |
| 4 | Drivetrain operational, signal | - |
| 5 | Map data, signal | - |
| 5 | Map data, signal | - |
| 6 | Wheel speed, signal | - |
| 7 | Wheel rotation direction, signal | - |
| 8 | Speed, turn rate and lateral acceleration, signal | - |
| 8 | Speed, turn rate and lateral acceleration, signal | - |
| 9 | Steering wheel angle, signal | - |
| A26/17 | Head unit | 3B |
| A26/17 | Head unit | 32E |
| A40/11 | Mono multifunction camera | 18C |
| A40/13 | Stereo multifunction camera | 18E |
| A40/16 | Head unit/instrument cluster display cluster | 36C |
| CAN B | Interior CAN | 9D |
| CAN B | Interior CAN | 9E |
| CAN C | Engine CAN | 9G |
| CAN C1 | Drive train CAN | 9G |
| CAN H | Vehicle dynamics CAN | 8L |
| CAN HMI | User interface CAN | 9B |
| CAN HMI | User interface CAN | 29B |
| CAN HMI | User interface CAN | 29G |
| Code 23P | Driver assistance package | 18D |
| Code 51B | EURO-NCAP | 18C |
| Code 545 | Connect 5 (NTG6) | 1A |
| Code 545 | Connect 5 (NTG6) | 31G |
| Code 545 | Connect 5 (NTG6) | 31C |
| Code 547 | Connect 20 Entry (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 31J |
| Code 547 | Connect 20 Entry (NTG6) | 31D |
| Code 548 | Connect 20 MID (NTG6) | 1B |
| Code 548 | Connect 20 MID (NTG6) | 31J |
| Code 548 | Connect 20 MID (NTG6) | 31D |
| Code 549 | Connect 20 HIGH (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 31E |
| Code 549 | Connect 20 HIGH (NTG6) | 31J |
| Code 550 | Trailer hitch | 1E |
| Code F243 | MODEL SERIES 243 | 1C |
| Code F243 | MODEL SERIES 243 | 10K |
| Code P20 | Driver assistance package PLUS | 18D |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 15J |
| Flex E | Chassis FlexRay | 24D |
| Flex E | Chassis FlexRay | 15B |
| Flex E | Chassis FlexRay | 15G |
| Flex E | Chassis FlexRay | 15L |
| H4/61 | Instrument cluster speaker | 36H |
| HSVL | High-speed video link | 34B |
| N10 | Signal acquisition and actuation module | 3C |
| N10/6 | Front SAM control unit | 3D |
| N127 | Drivetrain control unit | 13H |
| N133/1 | Instrument cluster control unit | 32J |
| N166 | Head unit/instrument cluster control unit | 3A |
| N166 | Head unit/instrument cluster control unit | 32H |
| N166 | Head unit/instrument cluster control unit | 32D |
| N2/10 | Supplemental restraint system control unit | 3L |
| N28/1 | Trailer recognition control unit | 3E |
| N3/10 | ME-SFI [ME] control unit | 3G |
| N3/9 | CDI control unit | 3G |
| N30/4 | Electronic Stability Program control unit | 10L |
| N30/8 | Regenerative braking system control unit | 10L |
| N49 | Steering wheel angle sensor | 4J |
| N73 | Electronic ignition switch control unit | 12C |
| N73 | Electronic ignition switch control unit | 26D |
| N80 | Steering column module control unit | 5J |
| U1121 | Valid for model 167 | 10K |
| U1121 | Valid for model 167 | 1D |
| U1122 | Valid for model 293 | 10L |
| U1122 | Valid for model 293 | 1D |
| U1123 | Valid for model 118, 177, 247 | 10K |
| U1123 | Valid for model 118, 177, 247 | 1C |
| U1128 | Valid for combustion engine | 1F |
