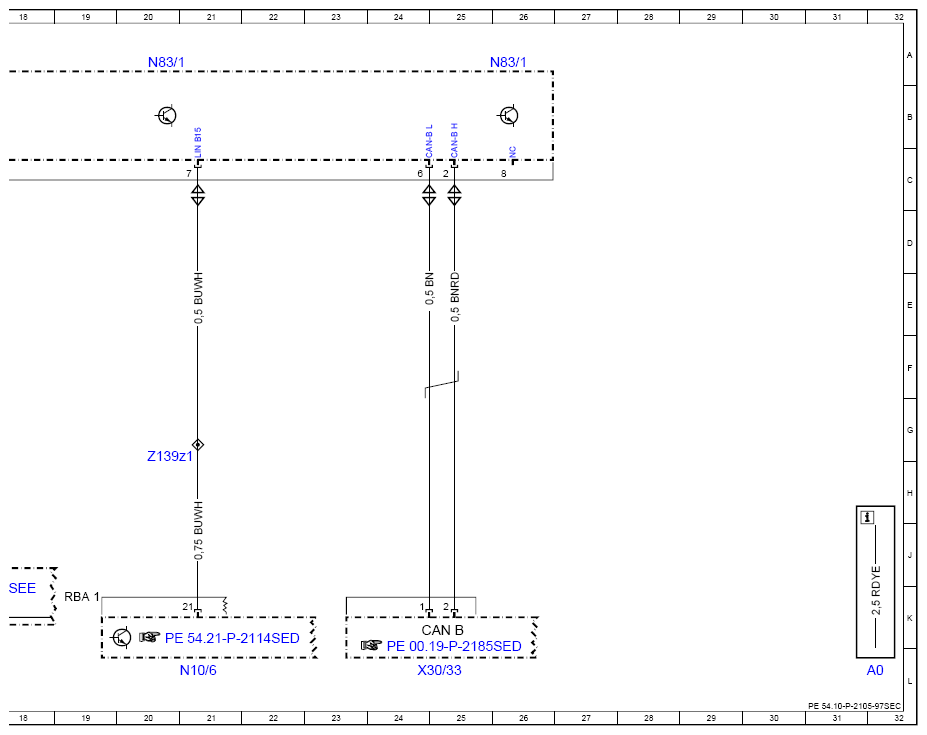

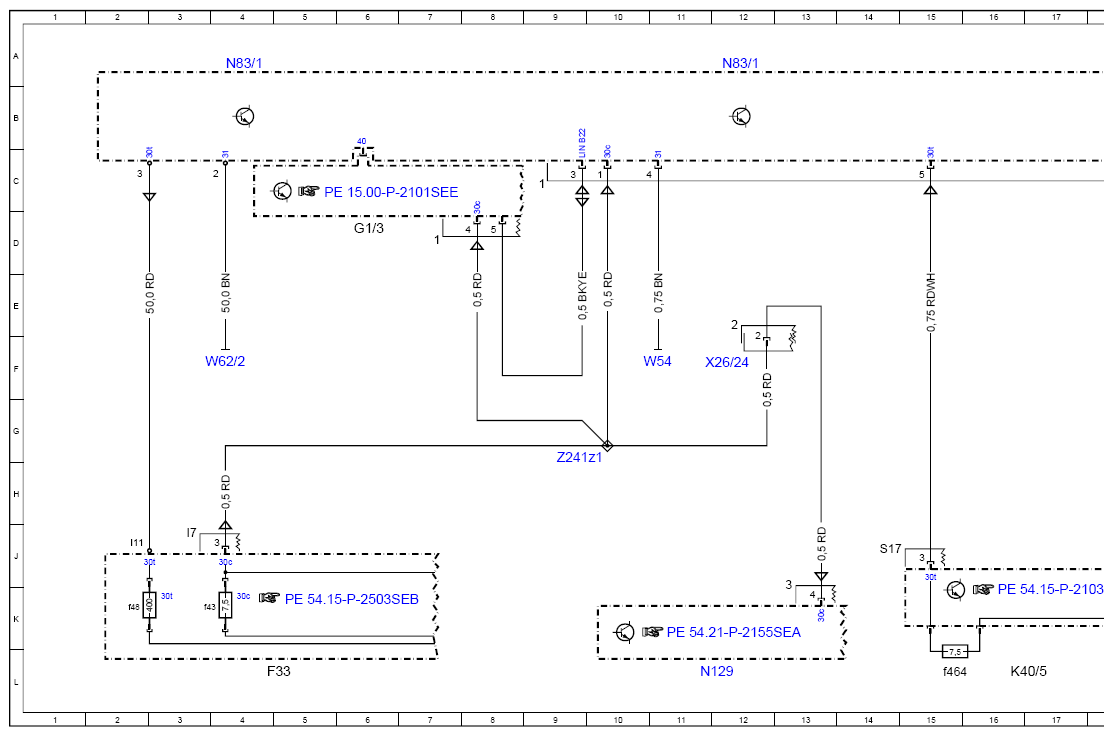

Wiring Diagram For DC/DC Converter Control Unit - PE54.10-P-2105-97SEC
Model 222 as of model year 2018 with code B01 (48V technology) Control unit N83/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| CAN B | Interior CAN | 25K |
| F33 | Rear pre-fuse box | 5L |
| F33f43 | Fuse 43 | 3K |
| F33f48 | Fuse 48 | 2K |
| G1/3 | 48 V on-board electrical system battery | 6D |
| K40/5 | Rear fuse and relay module | 16L |
| K40/5f464 | Fuse 464 | 15L |
| N10/6 | Front SAM control unit | 21L |
| N129 | Starter generator control unit | 11L |
| N83/1 | DC/DC converter control unit | 4A |
| N83/1 | DC/DC converter control unit | 12A |
| N83/1 | DC/DC converter control unit | 20A |
| N83/1 | DC/DC converter control unit | 26A |
| W54 | Right rear wheel well ground point | 11F |
| W62/2 | DC/DC converter ground point | 4F |
| X26/24 | Vehicle interior and engine compartment electrical connector (48 V) | 12F |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 24L |
| Z139z1 | Battery sensor connector sleeve | 20G |
| Z241z1 | Circuit 30c connector sleeve | 9G |
