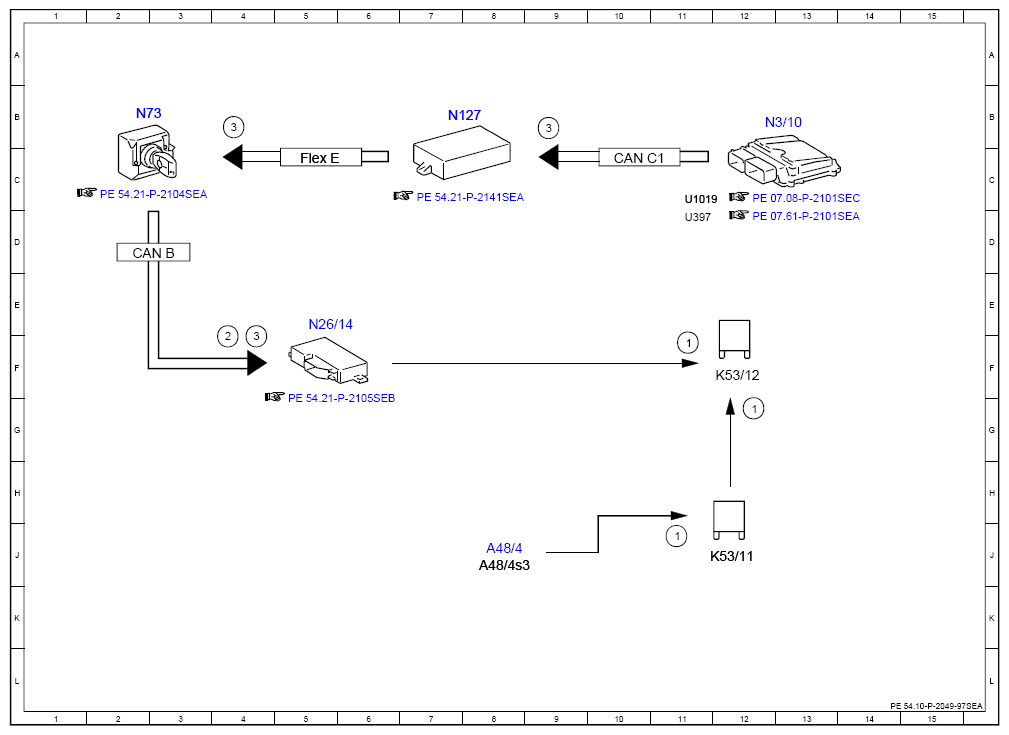

Electrical Function Schematic For Replacement System - PE54.10-P-2049-97SEA
Model 222 with code Z61 (Auxiliary battery for emergency start)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Emergency start system relay, actuation | 11E |
| 1 | Emergency start system relay, actuation | 11H |
| 1 | Emergency start system relay, actuation | 12G |
| 2 | Circuit 15, status | 4F |
| 3 | Engine running, signal | 4B |
| 3 | Engine running, signal | 9B |
| 3 | Engine running, signal | 4F |
| A48/4 | Guard operating unit | 8J |
| A48/4s3 | Emergency engine start button | 8J |
| CAN B | Interior CAN | 2D |
| CAN C1 | Drive train CAN | 10C |
| Flex E | Chassis FlexRay | 5C |
| K53/11 | Emergency start system relay | 11J |
| K53/12 | Emergency start system relay (high current) | 12F |
| N127 | Drivetrain control unit | 7B |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 5E |
| N3/10 | ME-SFI [ME] control unit | 12B |
| N73 | Electronic ignition switch control unit | 2B |
| U1019 | Valid for gasoline engine 278 | 11C |
| U397 | Valid for gasoline engine 277 | 11D |
