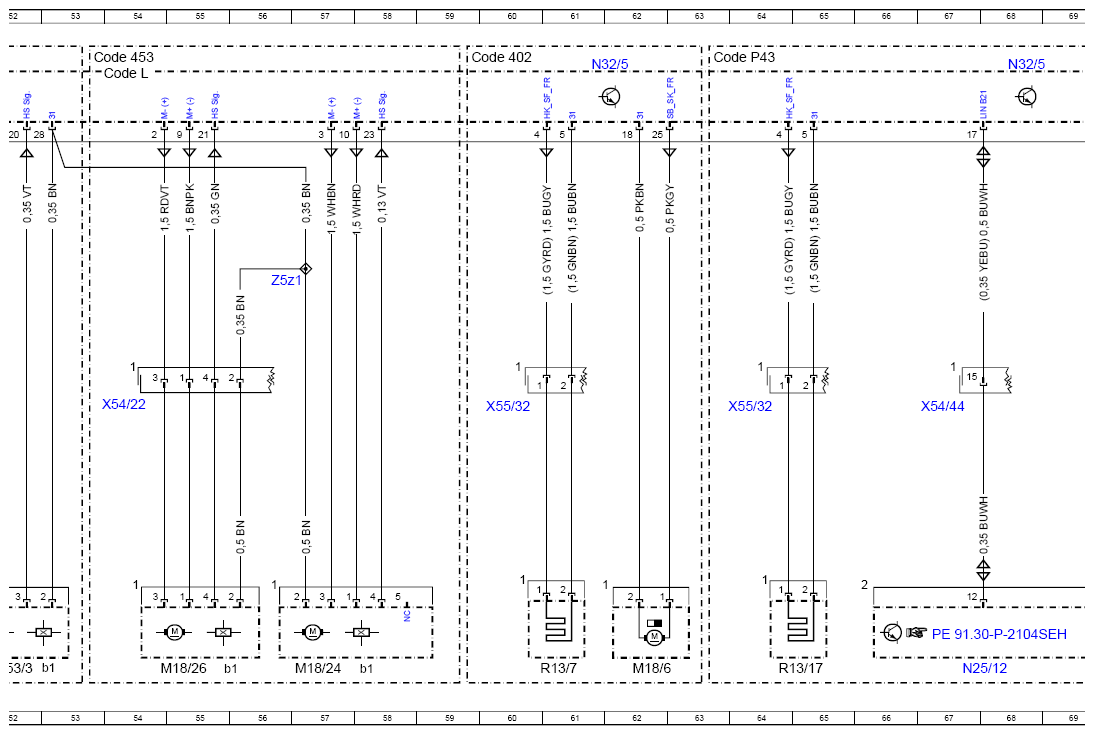

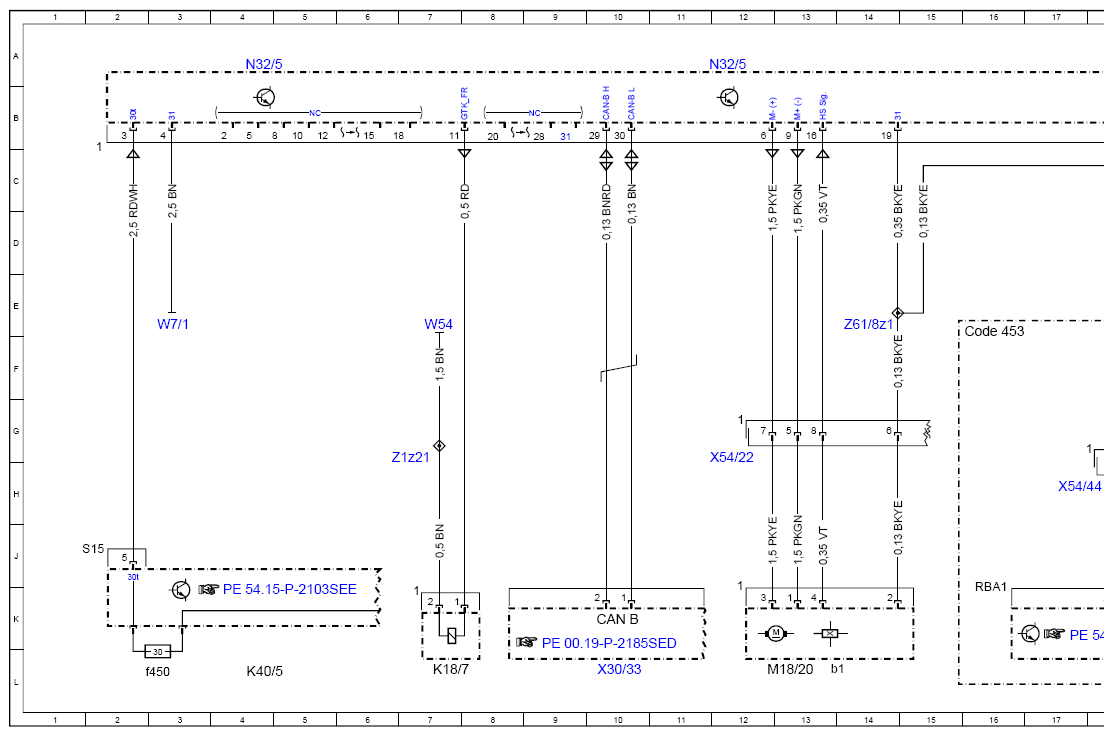

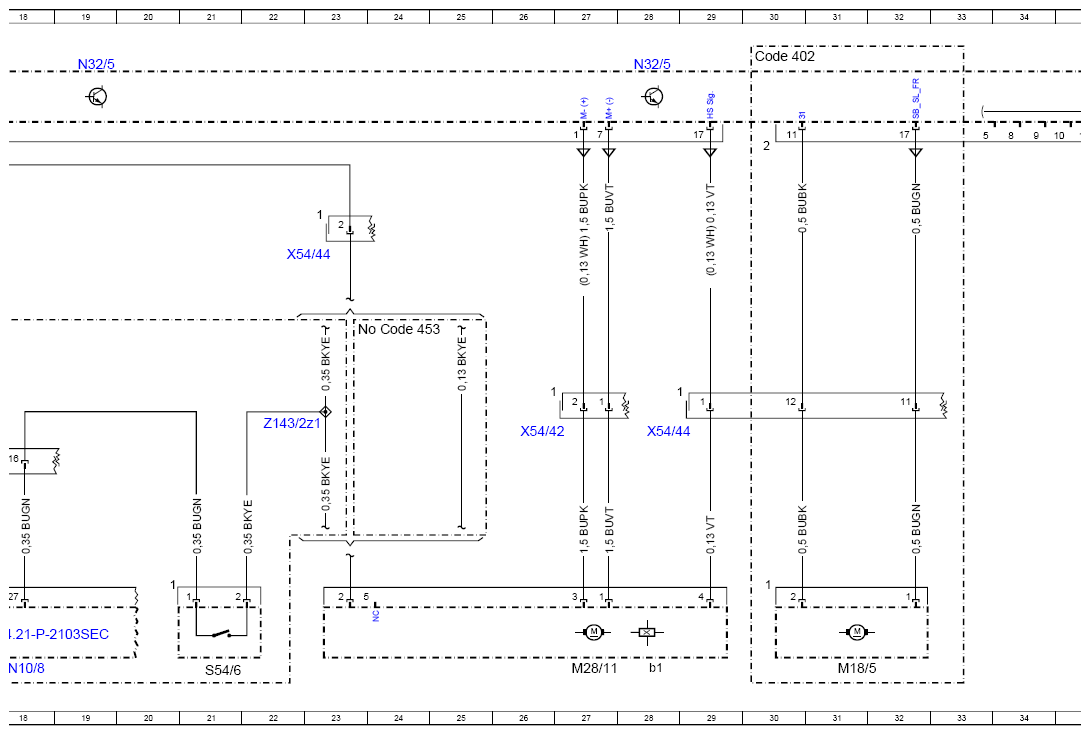

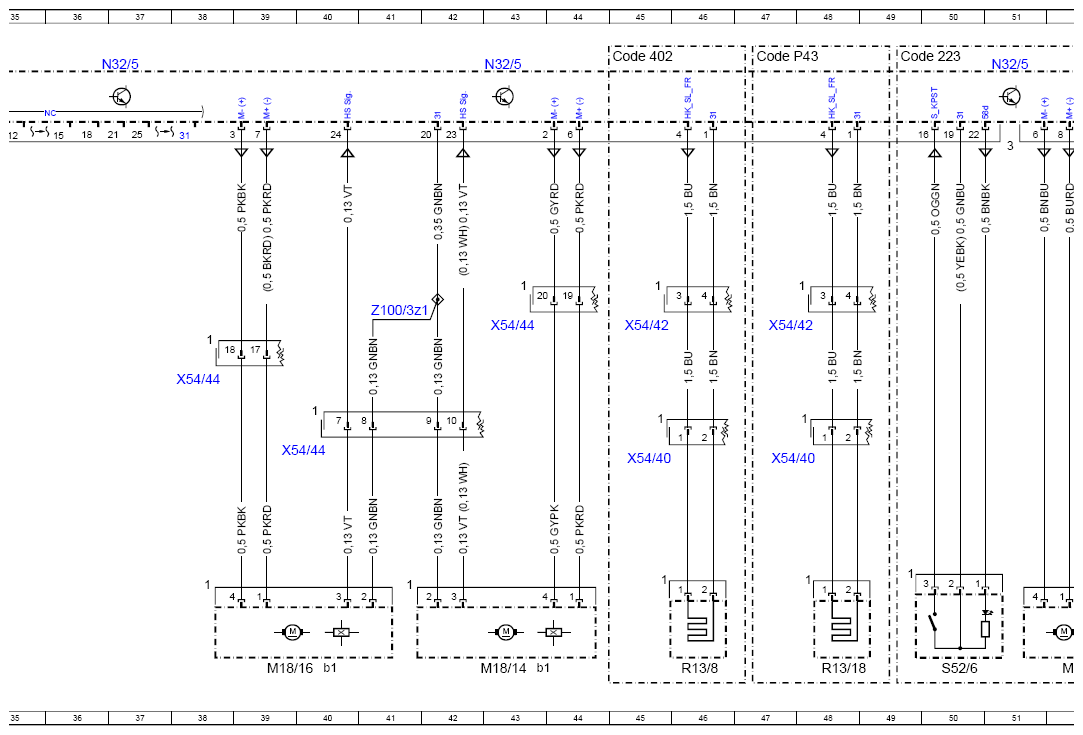

Wiring Diagram For Right Rear Seat Control Unit - PE91.29-P-2107-97SEB
Model 222 as of model year 2018 Control unit N32/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| CAN B | Interior CAN | 10K |
| Code 223 | Rear bench seat with electrically adjustable outer seats with PRE-SAFE positioning function for outer seats and outer head restraints | 49A |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 30A |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 45A |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 59A |
| Code 453 | Rear reclining seats | 16E |
| Code 453 | Rear reclining seats | 24E |
| Code 453 | Rear reclining seats | 53A |
| Code L | LEFT-HAND DRIVE | 53A |
| Code P43 | Rear seating comfort package | 47A |
| Code P43 | Rear seating comfort package | 63A |
| K18/7 | Seat belt comfort-fit function solenoid, right rear seat | 7L |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f450 | Fuse 450 | 3L |
| M18/14 | Right rear seat head restraint height adjustment motor | 43L |
| M18/14b1 | Right rear seat head restraint height adjustment Hall sensor | 43L |
| M18/16 | Right rear seat head restraint inclination adjustment motor | 39L |
| M18/16b1 | Right rear seat head restraint inclination adjustment Hall sensor | 40L |
| M18/20 | Right rear seat cushion inclination adjustment motor | 13L |
| M18/20b1 | Right rear seat cushion inclination adjustment Hall sensor | 13L |
| M18/24 | Right rear seat leg rest inclination adjustment motor | 57L |
| M18/24b1 | Right rear seat leg rest inclination adjustment Hall sensor | 58L |
| M18/26 | Right rear seat leg rest fore/aft adjustment motor | 55L |
| M18/26b1 | Right rear seat leg rest fore/aft adjustment Hall sensor | 55L |
| M18/5 | Right rear seat backrest ventilation motors | 31L |
| M18/6 | Right rear seat cushion ventilation motors | 62L |
| M28/11 | Right rear seat backrest inclination adjustment motor | 27L |
| M28/11b1 | Right rear seat backrest inclination adjustment Hall sensor | 28L |
| M53/3 | Center rear seat head restraint height adjustment seat adjustment motor | 52L |
| M53/3b1 | Center rear seat head restraint height adjustment Hall sensor | 53L |
| N10/8 | Rear SAM control unit | 18L |
| N25/12 | Right rear seat heater control unit | 67L |
| N32/5 | Right rear seat control unit | 4A |
| N32/5 | Right rear seat control unit | 12A |
| N32/5 | Right rear seat control unit | 28A |
| N32/5 | Right rear seat control unit | 19A |
| N32/5 | Right rear seat control unit | 37A |
| N32/5 | Right rear seat control unit | 43A |
| N32/5 | Right rear seat control unit | 51A |
| N32/5 | Right rear seat control unit | 61A |
| N32/5 | Right rear seat control unit | 68A |
| R13/17 | Seat cushion side bolster heater pad, right rear | 64L |
| R13/18 | Backrest side bolster heater pad, right rear | 48L |
| R13/7 | Right rear seat sitting surface heated cushion | 61L |
| R13/8 | Right rear backrest heater pad | 46L |
| S52/6 | Rear seat center head restraint height adjustment switch | 50L |
| S54/6 | Right rear backrest inclination switch | 21L |
| W54 | Right rear wheel well ground point | 7E |
| W7/1 | Right taillamp trunk ground point | 3E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 10L |
| X54/22 | Right rear seat longitudinal/inclination adjustment seat adjustment motors electrical connector | 12H |
| X54/22 | Right rear seat longitudinal/inclination adjustment seat adjustment motors electrical connector | 54G |
| X54/40 | Right rear backrest heater pad electrical connector | 47H |
| X54/40 | Right rear backrest heater pad electrical connector | 45H |
| X54/42 | Frame floor assembly/right rear seat backrest electrical connector | 26G |
| X54/42 | Frame floor assembly/right rear seat backrest electrical connector | 47E |
| X54/42 | Frame floor assembly/right rear seat backrest electrical connector | 45E |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 38F |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 28G |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 17H |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 40G |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 23D |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 67G |
| X54/44 | Frame floor assembly/right rear seat backrest electrical connector | 43E |
| X55/32 | Right rear seat sitting surface heater pad electrical connector | 60G |
| X55/32 | Right rear seat sitting surface heater pad electrical connector | 64G |
| Z100/3z1 | Connector sleeve, head restraint adjustment at rear | 41E |
| Z143/2z1 | Right rear backrest inclination connector sleeve | 22G |
| Z1z21 | Circuit 31 connector sleeve | 7G |
| Z5z1 | Connector sleeve in wiring harness | 56E |
| Z61/8z1 | Hall sensor circuit 31 connector sleeve | 14E |
