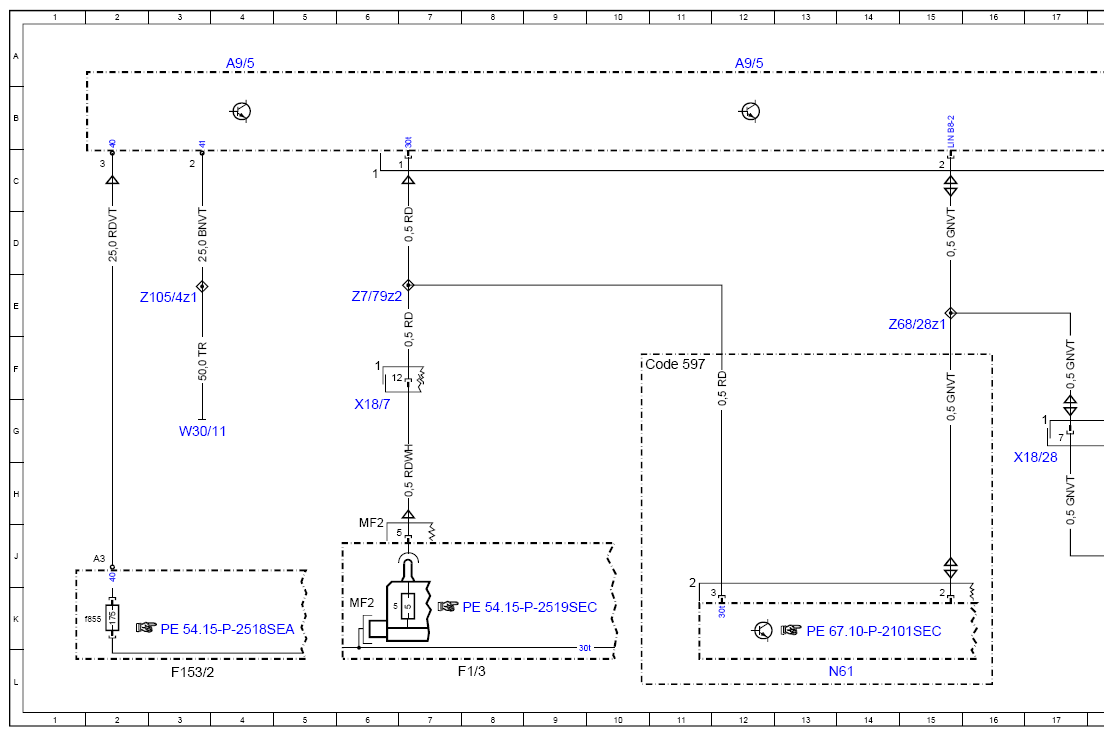

Wiring Diagram For Electric Refrigerant Compressor - PE83.55-P-2000-97SED
Model 222 as of model year 2018 with code B01 (48V technology) A/C compressor A9/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A9/5 | Electric refrigerant compressor | 4A |
| A9/5 | Electric refrigerant compressor | 12A |
| A9/5 | Electric refrigerant compressor | 20A |
| Code 597 | Heated windshield | 10F |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3MF2 | Multiple fuse 2 | 6K |
| F153/2 | Engine compartment 48V fuse box | 3L |
| F153/2f855 | Electrical fuse 855 | 2K |
| N22/1 | Climate control, control unit | 21L |
| N61 | Windshield heater control unit | 13L |
| W30/11 | Underbody tml. 41 ground point | 3G |
| X18/28 | Left cockpit/engine compartment electrical connector | 17H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 6G |
| Z105/4z1 | Circuit 41 connector sleeve | 3E |
| Z68/24z1 | Connector sleeve, data line for climate control LIN 2 | 20G |
| Z68/27z1 | Connector sleeve, ground line for climate control LIN 1 and climate control LIN 2 | 18E |
| Z68/28z1 | Connector sleeve, data line for climate control LIN 2 | 15E |
| Z68/29z1 | Connector sleeve, ground line for climate control LIN 1 and climate control LIN 2 | 22G |
| Z7/79z2 | Terminal 30t connector sleeve | 6E |
