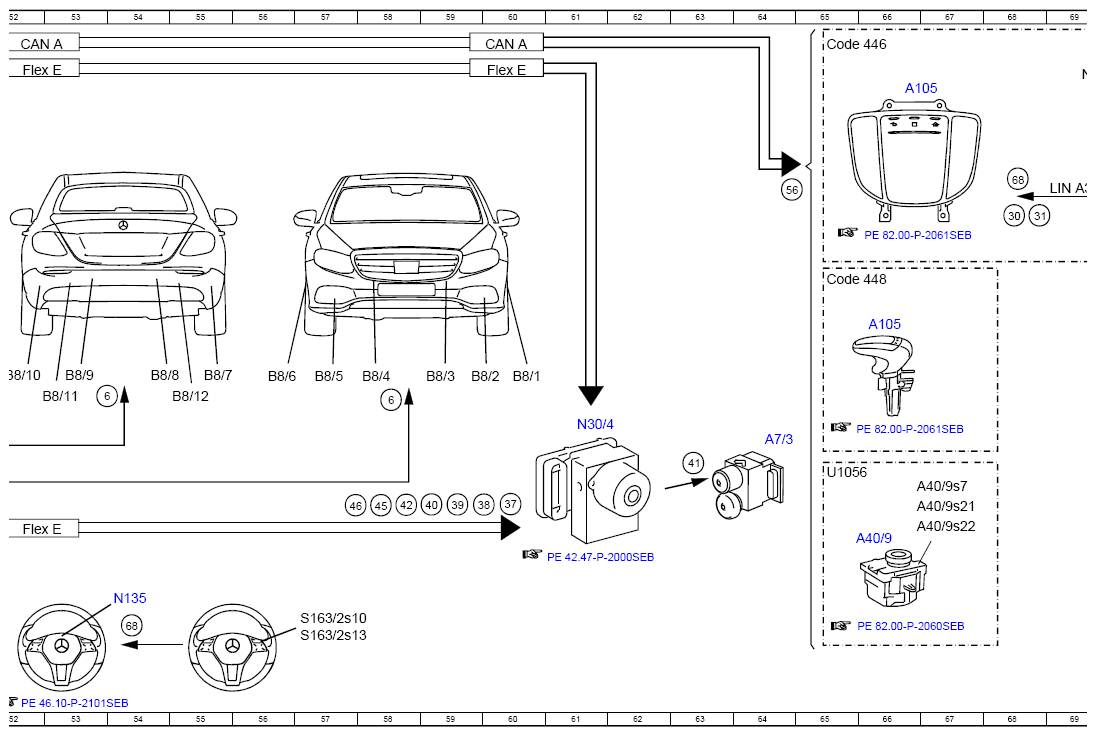

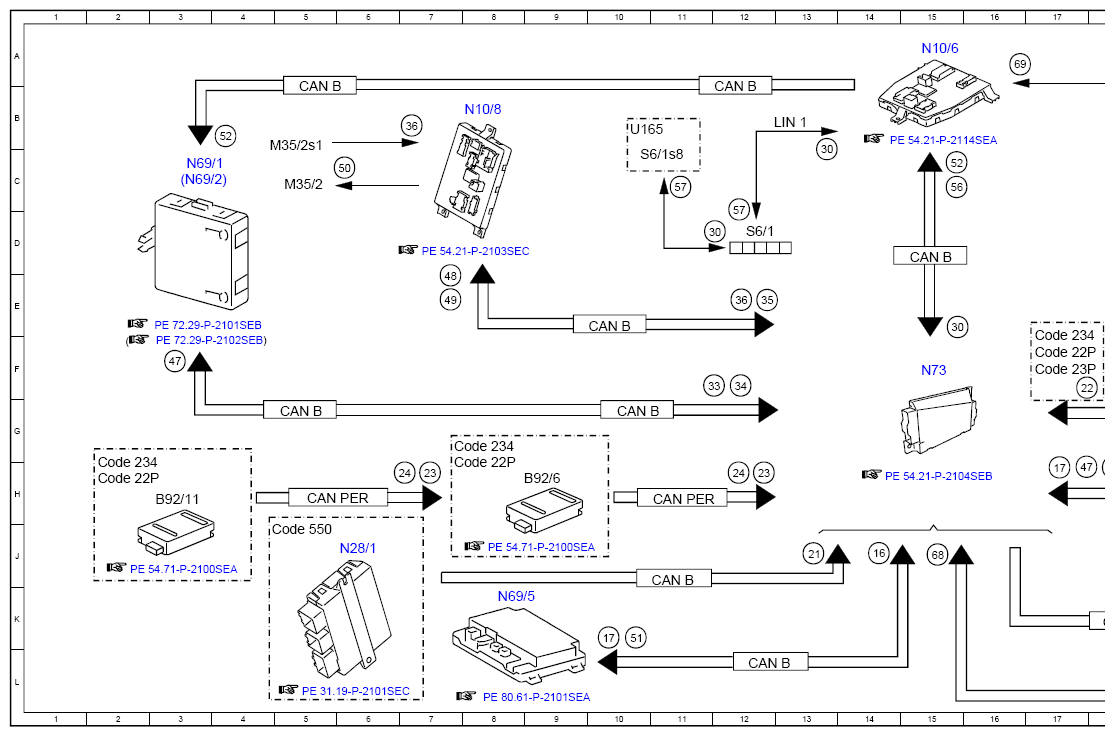

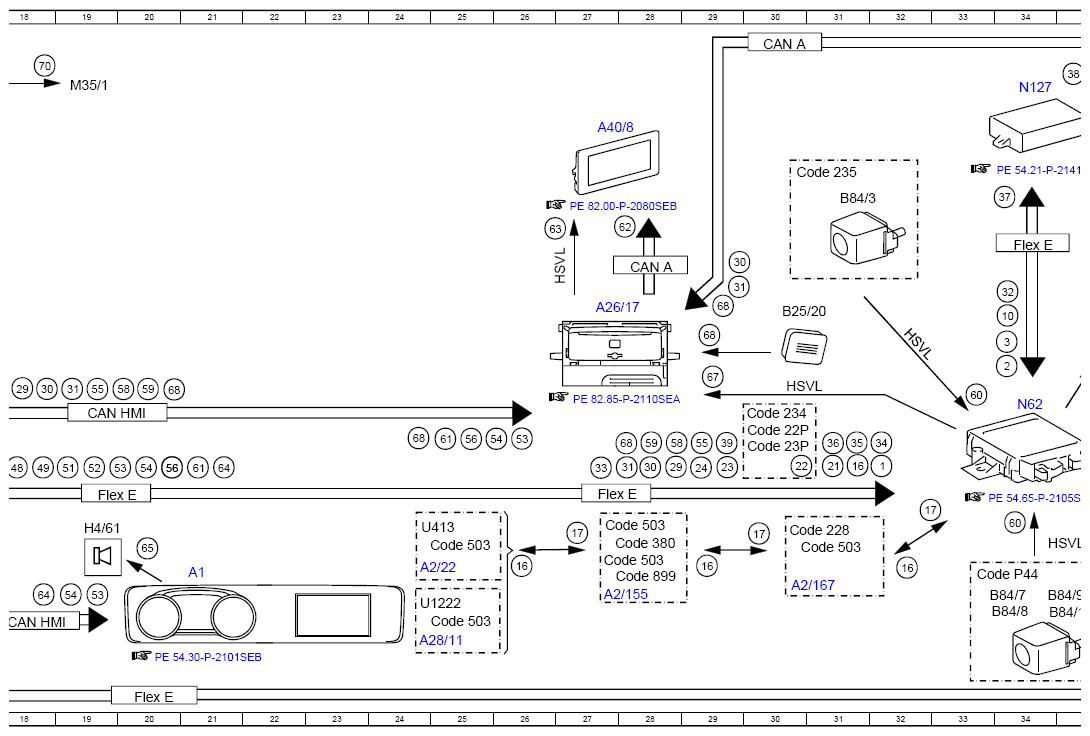

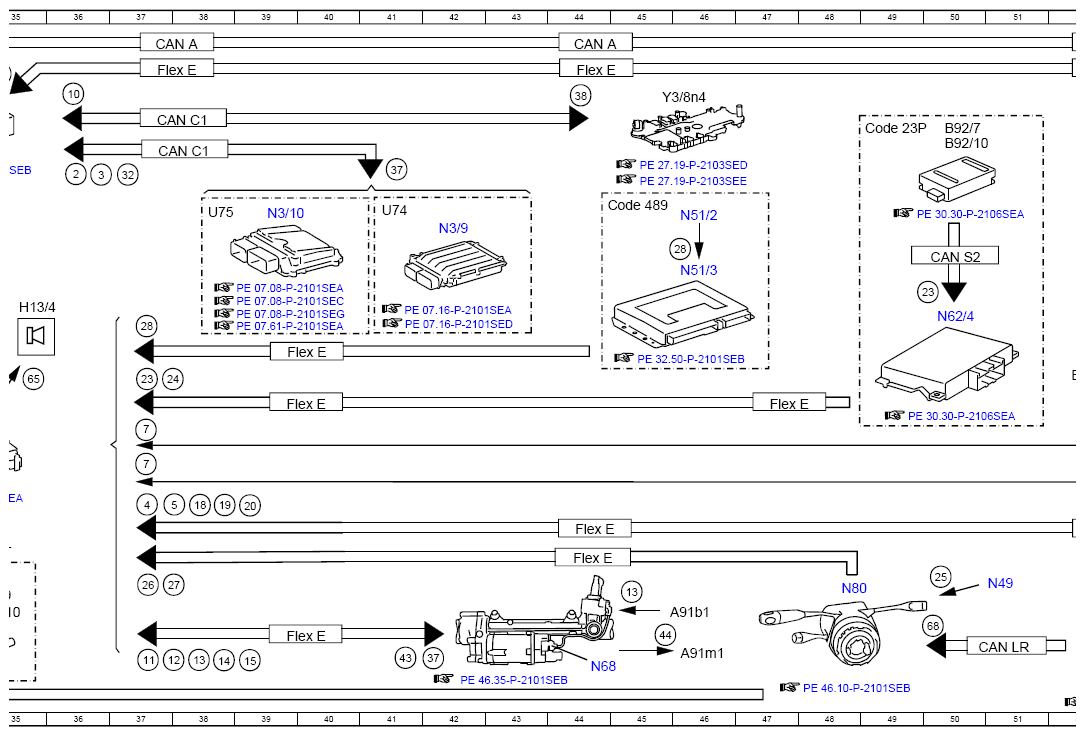

Electrical Function Schematic Of Parking System - PE54.65-P-2055-97SEB
Model 217 as of model year 2018
Model 222 as of model year 2018 with code 235 (Parking Pilot with PARKTRONIC)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 32H |
| 10 | Gear range, status | 36A |
| 10 | Gear range, status | 33E |
| 11 | Electric power steering, status | 37L |
| 12 | Wheel angle, signal | 37L |
| 13 | Electric power steering torque sensor, signal | 38L |
| 13 | Electric power steering torque sensor, signal | 45K |
| 14 | Hands-Off-Detection, status | 38L |
| 15 | Hands-on detection, status | 39L |
| 16 | Remote Park-Pilot, status | 26J |
| 16 | Remote Park-Pilot, status | 14J |
| 16 | Remote Park-Pilot, status | 31H |
| 16 | Remote Park-Pilot, status | 32J |
| 16 | Remote Park-Pilot, status | 29J |
| 17 | Remote Park-Pilot, request | 10L |
| 17 | Remote Park-Pilot, request | 27J |
| 17 | Remote Park-Pilot, request | 17H |
| 17 | Remote Park-Pilot, request | 33H |
| 17 | Remote Park-Pilot, request | 30J |
| 18 | Parking brake, status | 38H |
| 19 | Service brake, status | 38H |
| 2 | Engine running, signal | 34F |
| 2 | Engine running, signal | 36C |
| 20 | ESP®, status | 39H |
| 21 | Trailer recognition, status | 31H |
| 21 | Trailer recognition, status | 13J |
| 22 | Blind spot assist, status | 30H |
| 22 | Blind spot assist, status | 17F |
| 23 | Blind Spot Assist warning, request | 29H |
| 23 | Blind Spot Assist warning, request | 49E |
| 23 | Blind Spot Assist warning, request | 37F |
| 23 | Blind Spot Assist warning, request | 12H |
| 23 | Blind Spot Assist warning, request | 7H |
| 24 | Service brake braking torque, request | 29H |
| 24 | Service brake braking torque, request | 12H |
| 24 | Service brake braking torque, request | 37F |
| 24 | Service brake braking torque, request | 6H |
| 25 | Steering wheel angle sensor, signal | 50J |
| 26 | Steering wheel angle, signal | 37K |
| 27 | Steering wheel velocity, signal | 37K |
| 28 | Vehicle level, status | 37E |
| 28 | Vehicle level, status | 45D |
| 29 | Parking space selection, status | 18F |
| 29 | Parking space selection, status | 28H |
| 3 | Drivetrain operational, signal | 34F |
| 3 | Drivetrain operational, signal | 36C |
| 30 | PARKTRONIC button, status | 13B |
| 30 | PARKTRONIC button, status | 15E |
| 30 | PARKTRONIC button, status | 18F |
| 30 | PARKTRONIC button, status | 28H |
| 30 | PARKTRONIC button, status | 29D |
| 30 | PARKTRONIC button, status | 68C |
| 30 | PARKTRONIC button, status | 72B |
| 30 | PARKTRONIC button, status | 12D |
| 31 | Parking system button, status | 19F |
| 31 | Parking system button, status | 27H |
| 31 | Parking system button, status | 29E |
| 31 | Parking system button, status | 68D |
| 31 | Parking system button, status | 71B |
| 32 | Accelerator pedal position, signal | 33E |
| 32 | Accelerator pedal position, signal | 37C |
| 33 | Outside mirror housing, status | 11F |
| 33 | Outside mirror housing, status | 27H |
| 34 | Door rotary tumbler switch, status | 12F |
| 34 | Door rotary tumbler switch, status | 32G |
| 35 | Trunk lid lock main catch switch, status | 31G |
| 35 | Trunk lid lock main catch switch, status | 12E |
| 36 | Rear camera cover motor switch, status | 7B |
| 36 | Rear camera cover motor switch, status | 12E |
| 36 | Rear camera cover motor switch, status | 31G |
| 37 | Parking system, status | 42L |
| 37 | Parking system, status | 33C |
| 37 | Parking system, status | 60H |
| 37 | Parking system, status | 41C |
| 38 | Gear range, request | 44B |
| 38 | Gear range, request | 59H |
| 38 | Gear range, request | 35A |
| 39 | Braking torque increase, request | 59H |
| 39 | Braking torque increase, request | 29G |
| 4 | Vehicle speed, signal | 37H |
| 40 | Braking torque reduction, request | 58H |
| 41 | Traction system hydraulic unit, actuation | 63G |
| 42 | Limit vehicle speed, request | 58H |
| 43 | Front wheel angle, request | 41L |
| 44 | Electric power steering actuator motor, actuation | 45L |
| 45 | Residual distance information, signal | 58H |
| 46 | Braking mode, request | 57H |
| 47 | Outside mirror actuator motor, request | 17H |
| 47 | Outside mirror actuator motor, request | 3F |
| 48 | Open rear camera cover, request | 7E |
| 48 | Open rear camera cover, request | 18H |
| 49 | Close rear camera cover, request | 7E |
| 49 | Close rear camera cover, request | 18H |
| 5 | Wheel rotation direction, signal | 37H |
| 50 | Rear camera cover motor, actuation | 6C |
| 51 | Lock central locking, request | 19H |
| 51 | Lock central locking, request | 10L |
| 52 | Ambient illumination, request | 15C |
| 52 | Ambient illumination, request | 19H |
| 52 | Ambient illumination, request | 4B |
| 53 | Parking system indicator, request | 26G |
| 53 | Parking system indicator, request | 19H |
| 53 | Parking system indicator, request | 19K |
| 54 | Warning and system messages, request | 25G |
| 54 | Warning and system messages, request | 19K |
| 54 | Warning and system messages, request | 20H |
| 55 | Backup camera function, status | 19F |
| 55 | Backup camera function, status | 29G |
| 56 | Light-emitting diode, request | 16C |
| 56 | Light-emitting diode, request | 20H |
| 56 | Light-emitting diode, request | 20H |
| 56 | Light-emitting diode, request | 25G |
| 56 | Light-emitting diode, request | 65C |
| 57 | Light-emitting diode actuation | 12C |
| 57 | Light-emitting diode actuation | 72B |
| 57 | Light-emitting diode actuation | 11C |
| 58 | Acoustic warning setting, status | 20F |
| 58 | Acoustic warning setting, status | 19G |
| 59 | 360° camera service mode, request | 28G |
| 59 | 360° camera service mode, request | 20F |
| 6 | Parking system distance sensors, actuation | 54F |
| 6 | Parking system distance sensors, actuation | 58F |
| 60 | Camera image, signal | 34J |
| 60 | Camera image, signal | 33F |
| 61 | Audio/COMAND display, request | 25G |
| 61 | Audio/COMAND display, request | 21H |
| 62 | Audio/COMAND display, actuation | 27C |
| 63 | High-speed video link video signal data transfer, signal | 26D |
| 64 | Warning tone, request | 18K |
| 64 | Warning tone, request | 21H |
| 65 | Speaker, actuation | 20J |
| 65 | Speaker, actuation | 35F |
| 67 | Low voltage differential signal video signal data transfer, signal | 29F |
| 68 | Operation, signal | 27G |
| 68 | Operation, signal | 29E |
| 68 | Operation, signal | 50K |
| 68 | Operation, signal | 54K |
| 68 | Operation, signal | 29E |
| 68 | Operation, signal | 20F |
| 68 | Operation, signal | 15J |
| 68 | Operation, signal | 24G |
| 68 | Operation, signal | 68C |
| 68 | Operation, signal | 70B |
| 69 | Front camera cover motor, status | 16A |
| 7 | Parking system distance sensors, signal | 37H |
| 7 | Parking system distance sensors, signal | 37G |
| 70 | Front camera cover motor, actuation | 18A |
| A1 | Instrument cluster | 21J |
| A105 | Touchpad | 66E |
| A105 | Touchpad | 66B |
| A2/155 | Telephone, stationary heater and Remote Park-Pilot antenna changeover switch | 27K |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 30K |
| A2/22 | Telephone and stationary heater antenna | 24J |
| A26/17 | Head unit | 27E |
| A28/11 | Multifunction antenna | 24K |
| A40/8 | Audio/COMAND display | 27B |
| A40/9 | Audio/COMAND control panel | 66J |
| A40/9s21 | Parking system button | 66H |
| A40/9s22 | PARKTRONIC button | 66J |
| A40/9s7 | CAR button | 66H |
| A7/3 | Traction system hydraulic unit | 64G |
| A91b1 | Electric power steering torque sensor | 46K |
| A91m1 | Electric power steering actuator motor | 46L |
| B25/20 | Driver hands-free system microphone | 30E |
| B8/1 | Outer left front parking system distance sensor | 60F |
| B8/10 | Outer left rear parking system distance sensor | 52F |
| B8/11 | Center left rear parking system distance sensor | 52G |
| B8/12 | Center right rear parking system distance sensor | 55G |
| B8/2 | Center left front parking system distance sensor | 59F |
| B8/3 | Inner left front parking system distance sensor | 59F |
| B8/4 | Inner right front parking system distance sensor | 58F |
| B8/5 | Center right front parking system distance sensor | 57F |
| B8/6 | Outer right front parking system distance sensor | 56F |
| B8/7 | Outer right rear parking system distance sensor | 55F |
| B8/8 | Inner right rear parking system distance sensor | 54F |
| B8/9 | Inner left rear parking system distance sensor | 53F |
| B84/10 | 360° system reversing camera | 35K |
| B84/3 | Backup camera | 31C |
| B84/7 | Left outside mirror 360° camera | 33K |
| B84/8 | Right outside mirror 360° camera | 34K |
| B84/9 | Front end 360° camera | 34K |
| B92/10 | Left outer rear bumper radar sensor | 50B |
| B92/11 | Left outer rear bumper integrated radar sensor | 3H |
| B92/6 | Right outer rear bumper integrated radar sensor | 8H |
| B92/7 | Right outer rear bumper radar sensor | 50B |
| CAN A | Telematics CAN | 28D |
| CAN A | Telematics CAN | 37A |
| CAN A | Telematics CAN | 30A |
| CAN A | Telematics CAN | 44A |
| CAN A | Telematics CAN | 52A |
| CAN A | Telematics CAN | 60A |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 12L |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 15D |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 5B |
| CAN B | Interior CAN | 12B |
| CAN B | Interior CAN | 11J |
| CAN C1 | Drive train CAN | 38C |
| CAN C1 | Drive train CAN | 37B |
| CAN HMI | User interface CAN | 18K |
| CAN HMI | User interface CAN | 19G |
| CAN LR | Steering wheel CAN | 51L |
| CAN PER | Peripherals CAN | 5H |
| CAN PER | Peripherals CAN | 11H |
| CAN S2 | Radar CAN 2 | 50D |
| Code 228 | Stationary heater | 30J |
| Code 22P | Track package | 30G |
| Code 22P | Track package | 17F |
| Code 22P | Track package | 2H |
| Code 22P | Track package | 7H |
| Code 234 | Blind spot assist | 2H |
| Code 234 | Blind spot assist | 7G |
| Code 234 | Blind spot assist | 30G |
| Code 234 | Blind spot assist | 17F |
| Code 235 | Active Park Assist | 30C |
| Code 23P | Driver assistance package | 49B |
| Code 23P | Driver assistance package | 30G |
| Code 23P | Driver assistance package | 17F |
| Code 380 | Car telephony package | 27J |
| Code 446 | Touchpad only | 65A |
| Code 448 | Touchpad | 65E |
| Code 489 | AIRMATIC | 44C |
| Code 503 | Remote Park-Pilot | 30J |
| Code 503 | Remote Park-Pilot | 27J |
| Code 503 | Remote Park-Pilot | 27J |
| Code 503 | Remote Park-Pilot | 24J |
| Code 503 | Remote Park-Pilot | 24K |
| Code 550 | Trailer hitch | 4J |
| Code 899 | Multifunction telephony | 27J |
| Code P44 | Parking package | 33J |
| Flex E | Chassis FlexRay | 27H |
| Flex E | Chassis FlexRay | 34D |
| Flex E | Chassis FlexRay | 39G |
| Flex E | Chassis FlexRay | 39K |
| Flex E | Chassis FlexRay | 39F |
| Flex E | Chassis FlexRay | 44J |
| Flex E | Chassis FlexRay | 44J |
| Flex E | Chassis FlexRay | 47G |
| Flex E | Chassis FlexRay | 20L |
| Flex E | Chassis FlexRay | 37A |
| Flex E | Chassis FlexRay | 44A |
| Flex E | Chassis FlexRay | 52A |
| Flex E | Chassis FlexRay | 60A |
| Flex E | Chassis FlexRay | 52J |
| Flex E | Chassis FlexRay | 19H |
| H13/4 | Parking system speaker | 35E |
| H4/61 | Instrument cluster speaker | 19J |
| HSVL | High-speed video link | 35J |
| HSVL | High-speed video link | 30F |
| HSVL | High-speed video link | 27D |
| HSVL | High-speed video link | 32F |
| LIN 1 | Instrument panel LIN | 13B |
| LIN A3 | LCP LIN | 69C |
| M35/1 | Front camera cover motor | 19B |
| M35/2 | Rear camera cover motor | 5C |
| M35/2s1 | Rear camera cover motor switch | 5C |
| N10/6 | Front SAM control unit | 15A |
| N10/8 | Rear SAM control unit | 8B |
| N127 | Drivetrain control unit | 34B |
| N135 | Steering wheel electronics | 54K |
| N28/1 | Trailer recognition control unit | 6J |
| N3/10 | ME-SFI [ME] control unit | 39D |
| N3/9 | CDI control unit | 42D |
| N30/4 | Electronic Stability Program control unit | 61G |
| N49 | Steering wheel angle sensor | 51K |
| N51/2 | Active Body Control, control unit | 46D |
| N51/3 | AIRMATIC control unit | 46E |
| N62 | Parking system control unit | 34G |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 50E |
| N68 | Electrical power steering control unit | 44L |
| N69/1 | Left front door control unit | 3C |
| N69/2 | Right front door control unit | 3C |
| N69/5 | KEYLESS-GO control unit | 8K |
| N72 | Lower control panel | 71B |
| N72s21 | Parking system button | 70A |
| N72s22 | PARKTRONIC button | 72A |
| N72s7 | CAR button | 69A |
| N73 | Electronic ignition switch control unit | 15F |
| N80 | Steering column module control unit | 48K |
| S163/2s10 | Head unit finger navigation pad | 57K |
| S163/2s13 | Back button | 57K |
| S6/1 | Driver-side instrument panel button group | 12D |
| S6/1s8 | PARKTRONIC button | 10C |
| U1056 | Valid except code 446 (Touchpad only) | 65H |
| U1222 | Valid for model series 222 | 24K |
| U165 | Valid for AMG | 10B |
| U413 | Valid for model 217.3 | 24J |
| U74 | Valid for diesel engines | 41D |
| U75 | Valid for gasoline engines | 38D |
| U986 | Not valid for AMG | 71A |
| Y3/8n4 | Fully integrated transmission control, control unit | 46B |
