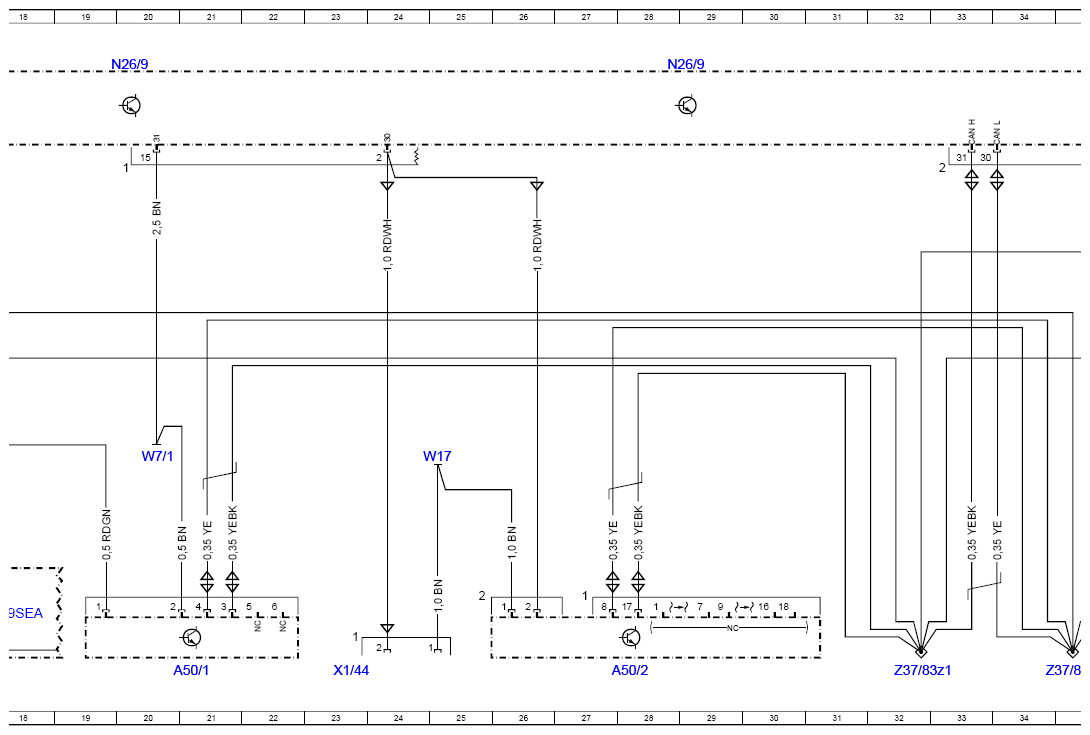

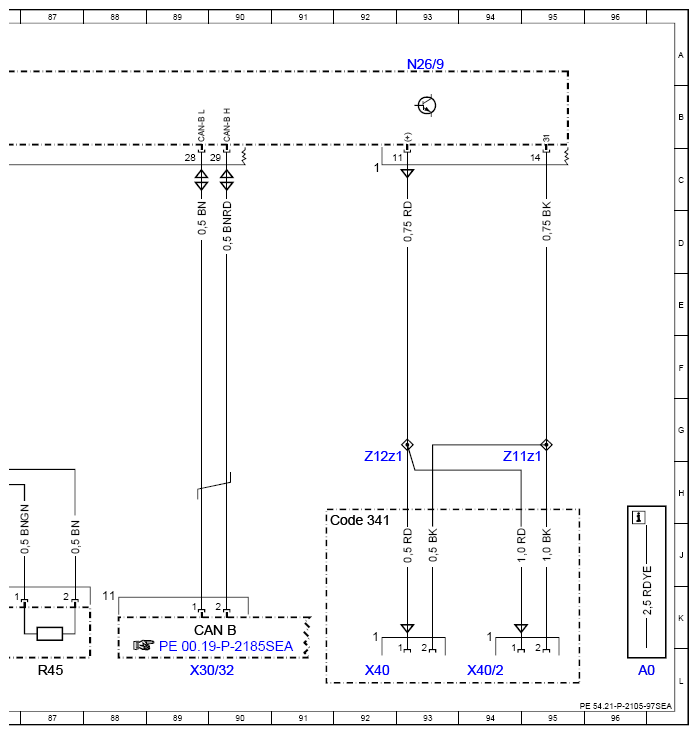

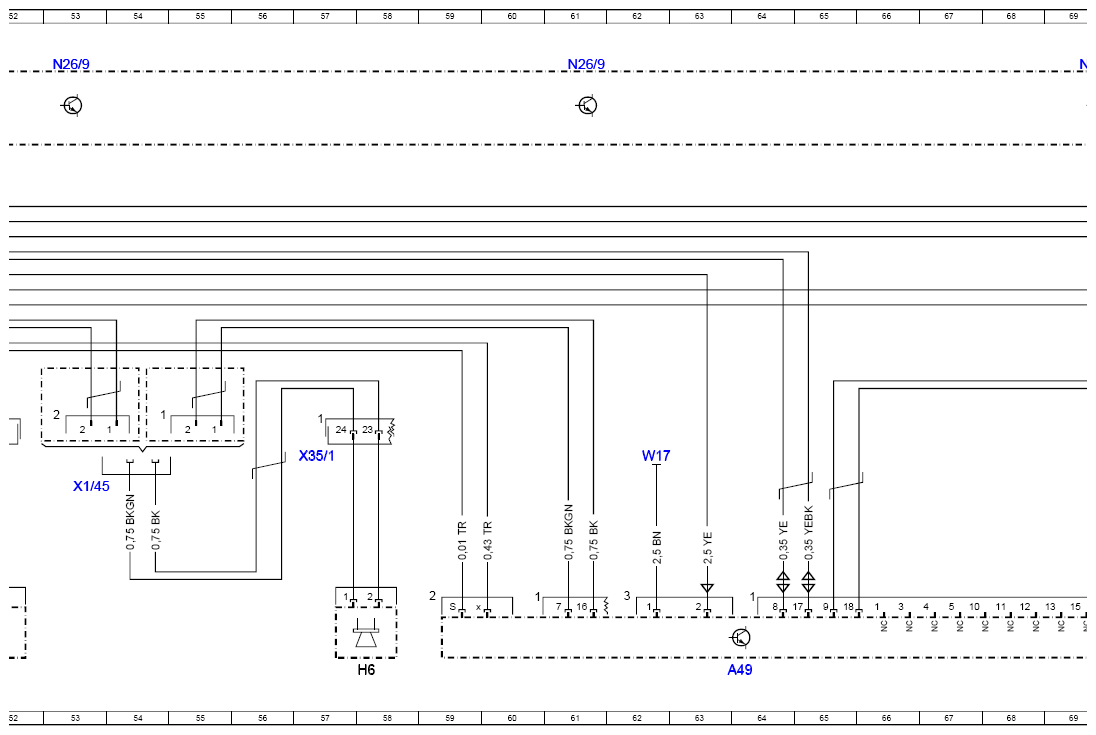

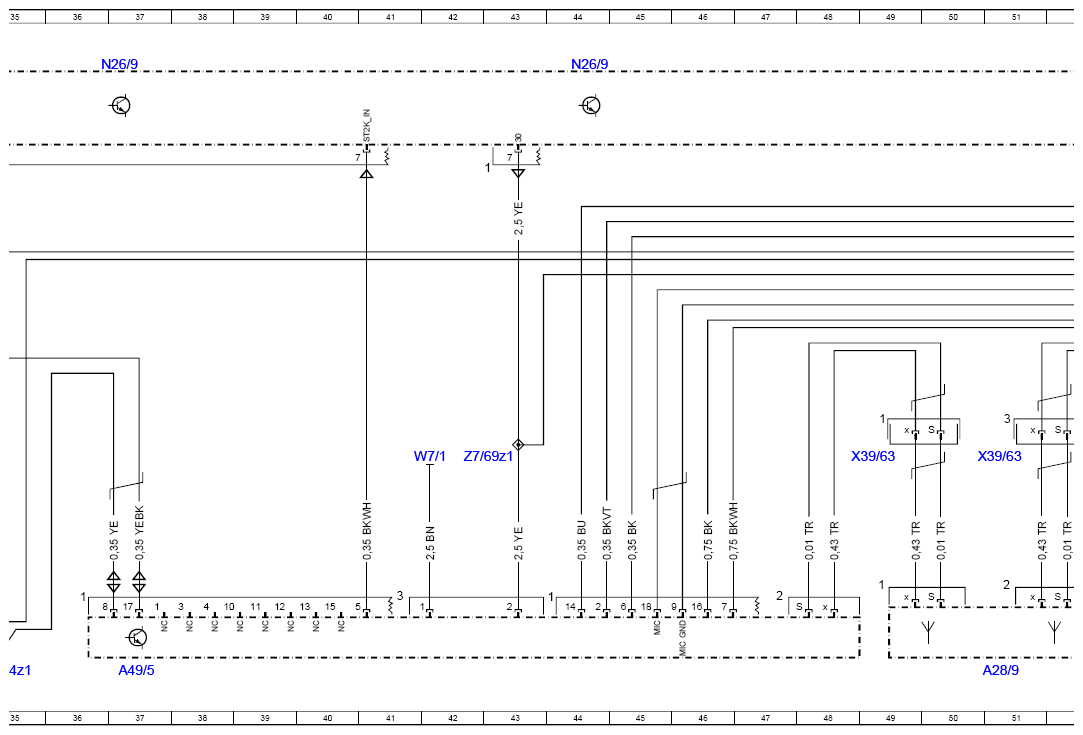

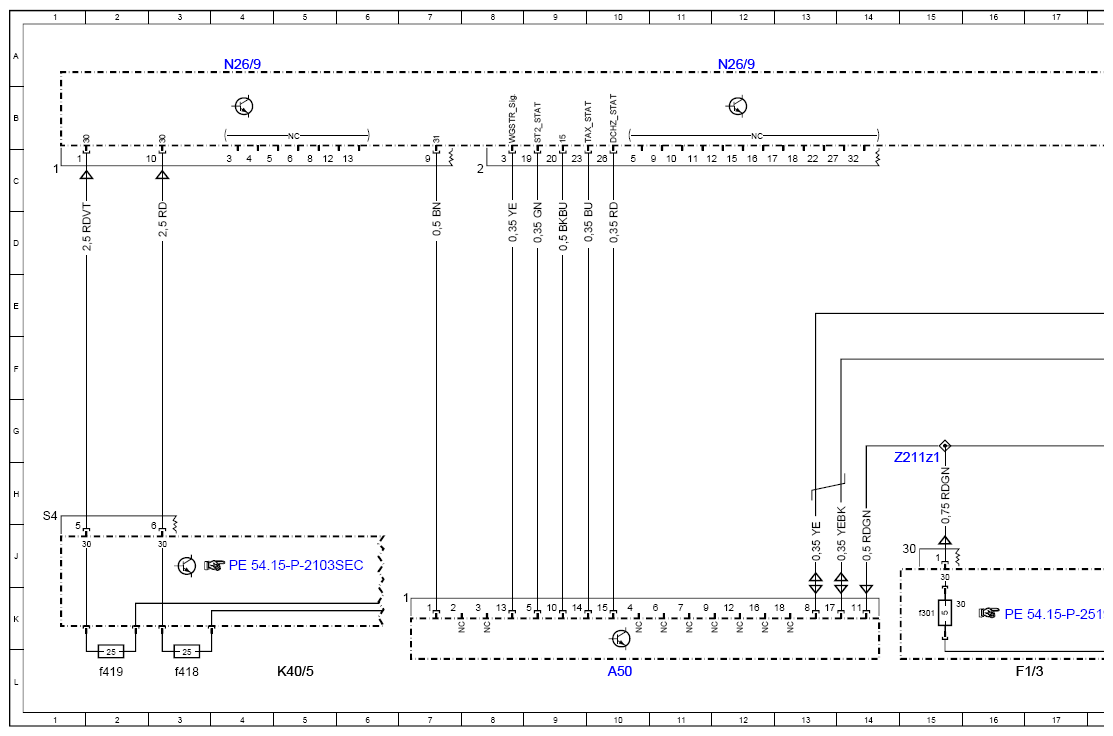

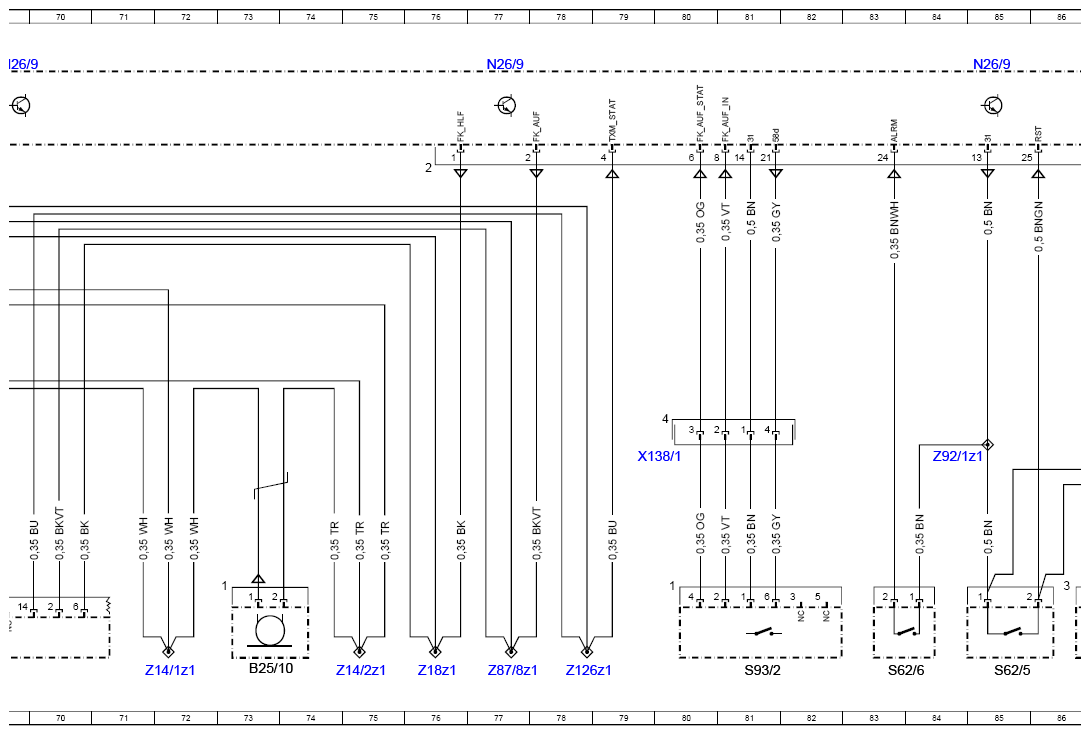

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97SEA
Model 222 up to model year 2018 with code 965 (Taxi/rental car - electrical pre-installation) Control unit N26/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A28/9 | Two-way radio roof antenna | 51L |
| A49 | Two-way radio | 64L |
| A49/5 | Radio data transmission two-way radio | 37L |
| A50 | Taximeter | 10L |
| A50/1 | Mirror taximeter | 21L |
| A50/2 | Card reader and printer | 28L |
| B25/10 | Two-way radio microphone | 73L |
| CAN B | Interior CAN | 89K |
| Code 341 | Taxi roof sign | 91J |
| F1/3 | Right A-pillar fuse box | 16L |
| F1/3f301 | Fuse 301 | 15K |
| H6 | Taxi two-way radio speaker | 58L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f418 | Fuse 418 | 3L |
| K40/5f419 | Fuse 419 | 2L |
| N26/9 | Special-purpose vehicle multifunction control unit | 12A |
| N26/9 | Special-purpose vehicle multifunction control unit | 4A |
| N26/9 | Special-purpose vehicle multifunction control unit | 20A |
| N26/9 | Special-purpose vehicle multifunction control unit | 28A |
| N26/9 | Special-purpose vehicle multifunction control unit | 37A |
| N26/9 | Special-purpose vehicle multifunction control unit | 44A |
| N26/9 | Special-purpose vehicle multifunction control unit | 53A |
| N26/9 | Special-purpose vehicle multifunction control unit | 69A |
| N26/9 | Special-purpose vehicle multifunction control unit | 61A |
| N26/9 | Special-purpose vehicle multifunction control unit | 77A |
| N26/9 | Special-purpose vehicle multifunction control unit | 85A |
| N26/9 | Special-purpose vehicle multifunction control unit | 93A |
| R45 | Emergency alarm system "Cancel" button resistor | 87L |
| S62/5 | Emergency alarm system "Cancel" button | 85L |
| S62/6 | Emergency alarm system "Trigger" button | 83L |
| S93/2 | Two-way radio switch | 81L |
| W17 | Right rear seat ground point | 25G |
| W17 | Right rear seat ground point | 62G |
| W7/1 | Right tail lamp trunk ground point | 20G |
| W7/1 | Right tail lamp trunk ground point | 42G |
| X1/44 | Taxi peripheral device electrical connector | 23L |
| X1/45 | Two-way radio speaker electrical connector | 53H |
| X138/1 | Front center console electrical connector | 80H |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 89L |
| X35/1 | Driver door electrical connector | 57G |
| X39/63 | Taxi two-way radio antenna electrical connector | 49G |
| X39/63 | Taxi two-way radio antenna electrical connector | 51G |
| X40 | Roof sign lamp electrical connector | 92L |
| X40/2 | International roof sign electrical connector | 94L |
| Z11z1 | Roof sign lamp circuit 31 connector sleeve | 95G |
| Z126z1 | Taximeter status connector sleeve | 78L |
| Z12z1 | Roof sign lamp power supply connector sleeve | 92G |
| Z14/1z1 | Microphone connector sleeve (+) | 72L |
| Z14/2z1 | Microphone connector sleeve (-) | 75L |
| Z18z1 | Emergency call connector sleeve | 76L |
| Z211z1 | Circuit 30 supply line connector sleeve | 15G |
| Z37/83z1 | Special-purpose vehicle multifunction control unit CAN bus (high) connector sleeve | 32L |
| Z37/84z1 | Special-purpose vehicle multifunction control unit CAN bus (low) connector sleeve | 35L |
| Z7/69z1 | Two-way radio circuit 30 connector sleeve | 43G |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 77L |
| Z92/1z1 | Emergency alarm circuit 31 connector sleeve | 84G |
