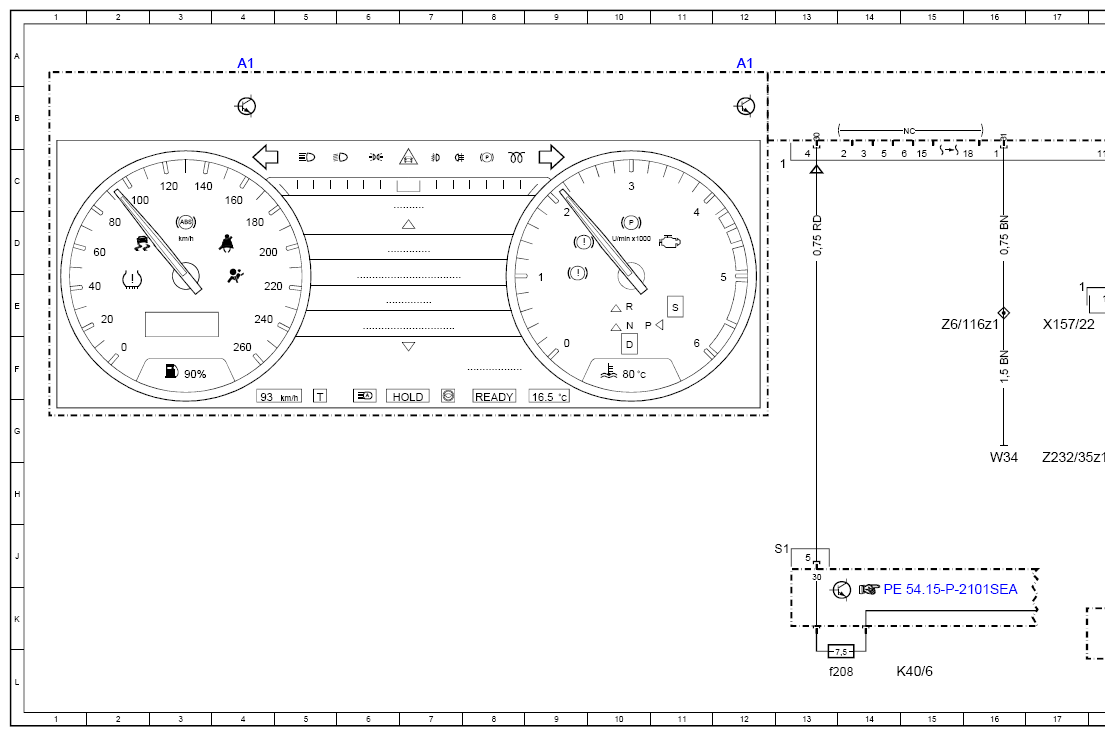

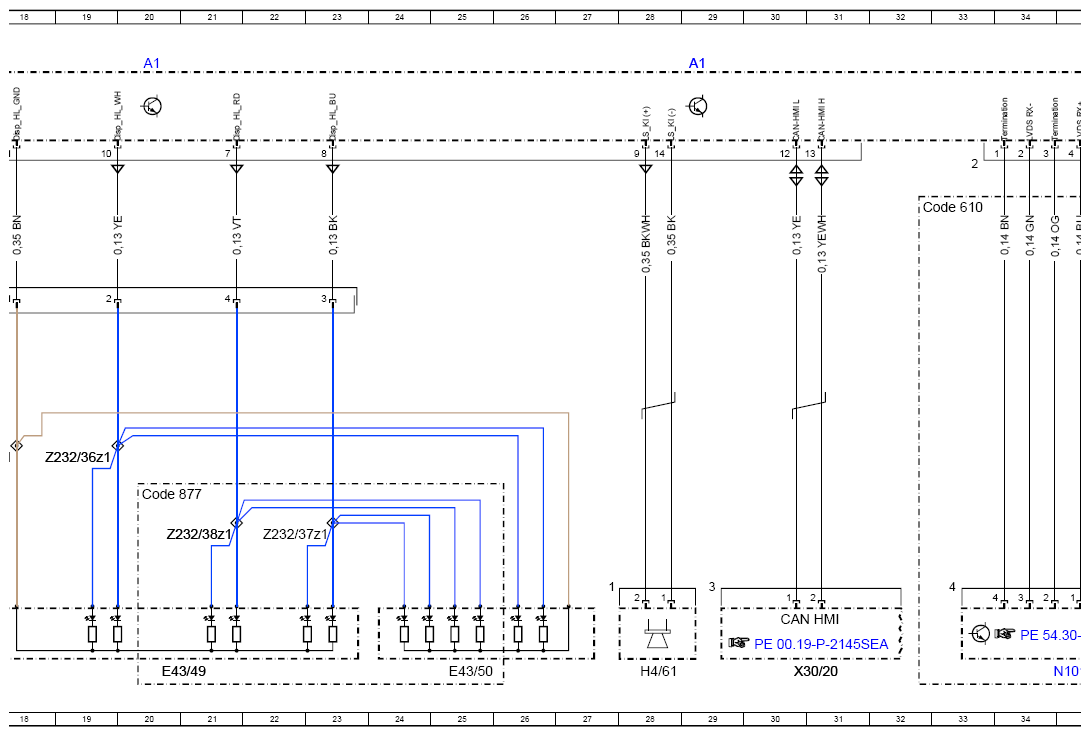

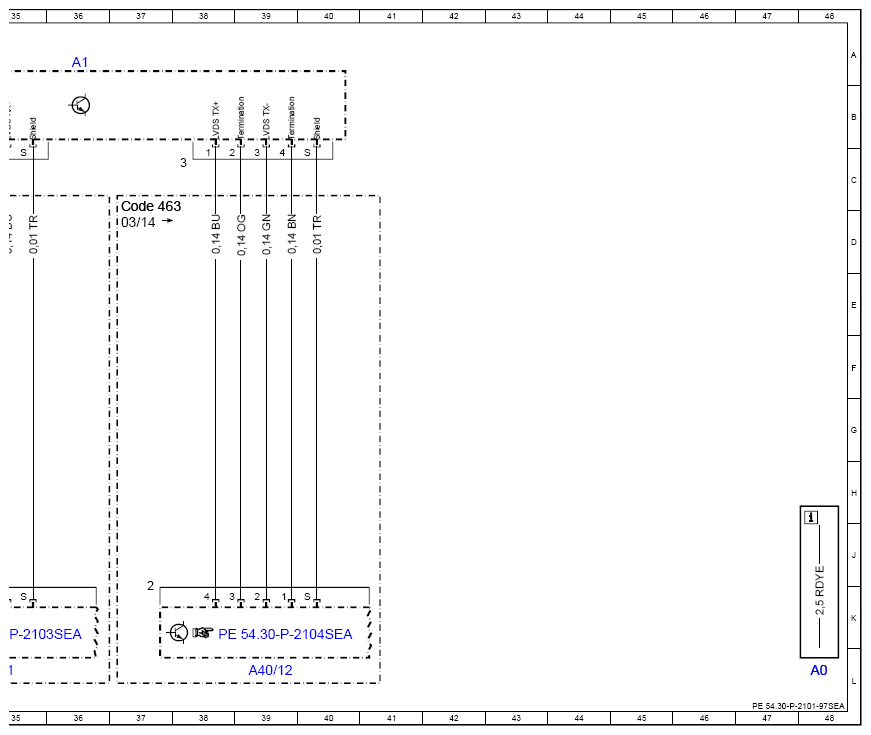

Wiring Diagram For Instrument Cluster (IC) Control Unit - PE54.30-P-2101-97SEA
Model 217 up to model year 2018 Control unit A1
Model 222 up to model year 2018 Control unit A1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A1 | Instrument cluster | 29A |
| A1 | Instrument cluster | 36A |
| A1 | Instrument cluster | 4A |
| A1 | Instrument cluster | 20A |
| A1 | Instrument cluster | 12A |
| A40/12 | Head-up display | 39L |
| CAN HMI | User interface CAN | 30K |
| Code 463 | Head-up display | 37D |
| Code 610 | Night View Assist | 32D |
| Code 877 | Ambiance illumination | 20H |
| E43/49 | Upper Audio/COMAND display ambiance illumination | 20L |
| E43/50 | Lower Audio/COMAND display ambiance illumination | 25L |
| H4/61 | Instrument cluster speaker | 28L |
| K40/6 | Left fuse and relay module | 15L |
| K40/6f208 | Fuse 208 | 13L |
| N101 | Night View Assist control unit | 35L |
| W34 | Left footwell ground point | 16G |
| X157/22 | Audio/COMAND display ambiance illumination electrical connector | 17E |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 30L |
| Z232/35z1 | Audio/COMAND display ambiance illumination circuit 31 connector sleeve | 17G |
| Z232/36z1 | Audio/COMAND display white ambiance illumination connector sleeve | 19G |
| Z232/37z1 | Audio/COMAND display blue ambiance illumination connector sleeve | 22J |
| Z232/38z1 | Audio/COMAND display red ambiance illumination connector sleeve | 21J |
| Z6/116z1 | Circuit 31 connector sleeve | 16E |
