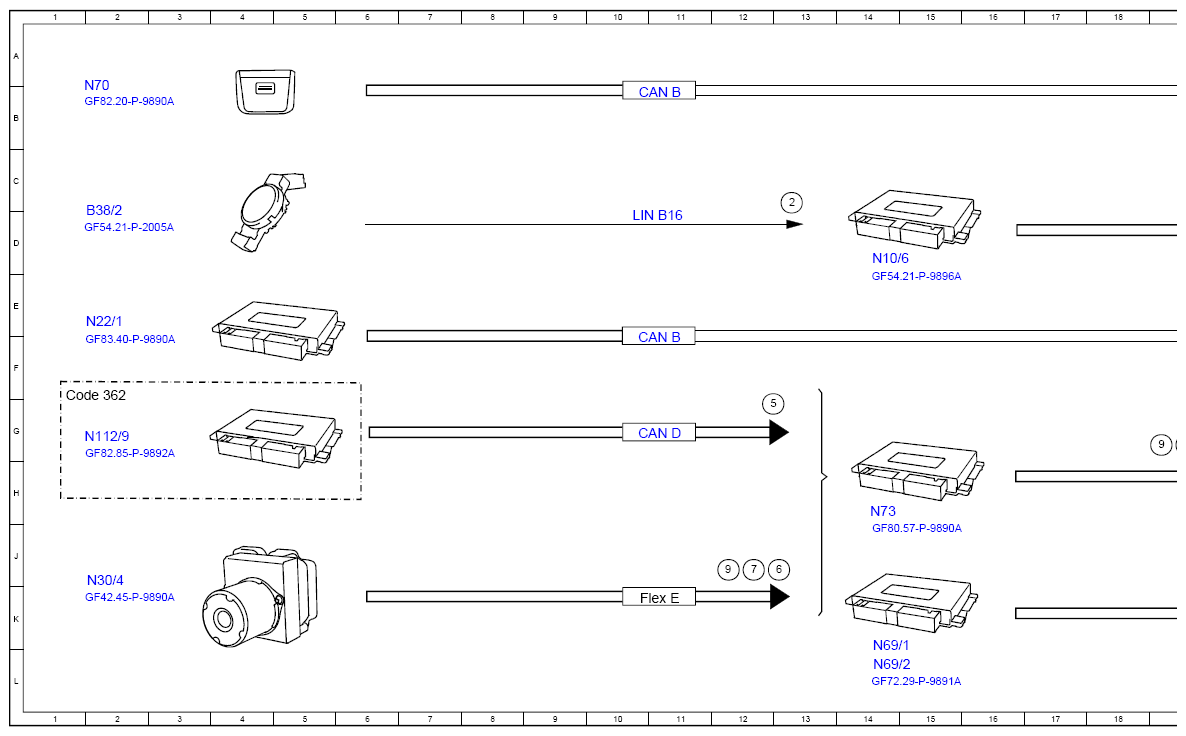

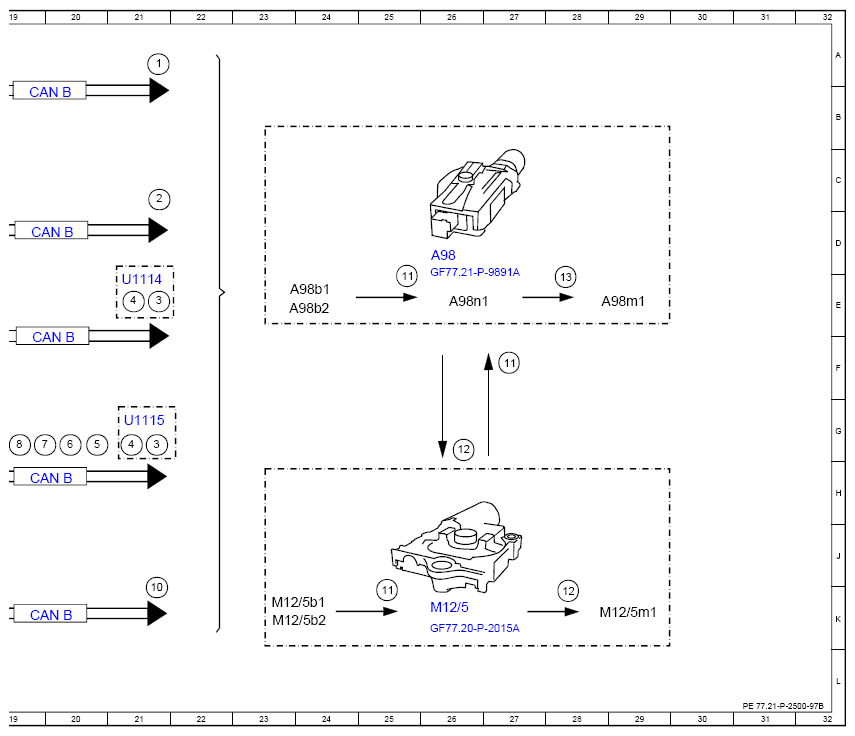

(Function Schematic, Open/Close Panoramic Sliding Sunroof - PE77.21-P-2500-97B)
Model 167.1/9 with code 413 (Panoramic sliding sunroof/glass roof)
Model 213, 238.3 as of model year 2021 with code 413 (Panoramic sliding sunroof/glass roof)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Roof system switch, status | 21A |
| 10 | Door rotary tumbler switch, status | 21K |
| 11 | Hall sensors, signal | 27F |
| 11 | Hall sensors, signal | 25E |
| 11 | Hall sensors, signal | 25K |
| 12 | Panoramic sliding sunroof roller sun blind motor, actuation | 28K |
| 12 | Panoramic sliding sunroof roller sun blind motor, actuation | 26G |
| 13 | Panoramic sliding roof motor, actuation | |
| 2 | Rain closing, request | |
| 2 | Rain closing, request | |
| 3 | Convenience feature, status | 21G |
| 3 | Convenience feature, status | 21E |
| 4 | Convenience feature direction, signal | 21G |
| 4 | Convenience feature direction, signal | 21E |
| 5 | Open/close panoramic sliding sunroof, request | |
| 5 | Open/close panoramic sliding sunroof, request | |
| 6 | PRE-SAFE®, status | 13J |
| 6 | PRE-SAFE®, status | |
| 7 | Adjust PRE-SAFE®, request | |
| 7 | Adjust PRE-SAFE®, request | |
| 8 | Circuit 15, status | 19G |
| 9 | Vehicle speed, signal | 19G |
| 9 | Vehicle speed, signal | 12J |
| A98 | Panoramic sliding roof control module | 26D |
| A98b1 | Hall sensor 1, panoramic sliding roof | 24E |
| A98b2 | Hall sensor 2, panoramic sliding roof | 24E |
| A98m1 | Panoramic sliding roof motor | 29E |
| A98n1 | Panoramic sliding roof control unit | 26E |
| B38/2 | Rain/light sensor with additional functions | 2D |
| CAN B | Interior CAN | 11B |
| CAN B | Interior CAN | 19D |
| CAN B | Interior CAN | 19H |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 19B |
| CAN B | Interior CAN | 11F |
| CAN D | Diagnostic CAN | 11G |
| Code 362 | HERMES LTE | 1G |
| Flex E | Chassis FlexRay | 11K |
| LIN | Local Interconnect Network | |
| M12/5 | Panoramic sliding roof Roller sunblind drive unit | 26K |
| M12/5b1 | Hall sensor 1, panoramic sliding roof roller sun blind | 23K |
| M12/5b2 | Hall sensor 2, panoramic sliding roof roller sun blind | 23K |
| M12/5m1 | Panoramic sliding roof roller sun blind motor | 29K |
| N10/6 | 14D | |
| N112/9 | HERMES control unit | 2G |
| N22/1 | Climate control, control unit | 2E |
| N30/4 | Electronic Stability Program control unit | 2J |
| N69/1 | Driver door control unit | 14L |
| N69/2 | Front passenger door control unit | 14L |
| N70 | Overhead control panel control unit | 2B |
| N73 | Electronic ignition switch control unit | 14H |
| U1114 | Valid for convenience feature via air recirculation function | 21E |
| U1115 | Valid for convenience feature via central locking system | 21G |
