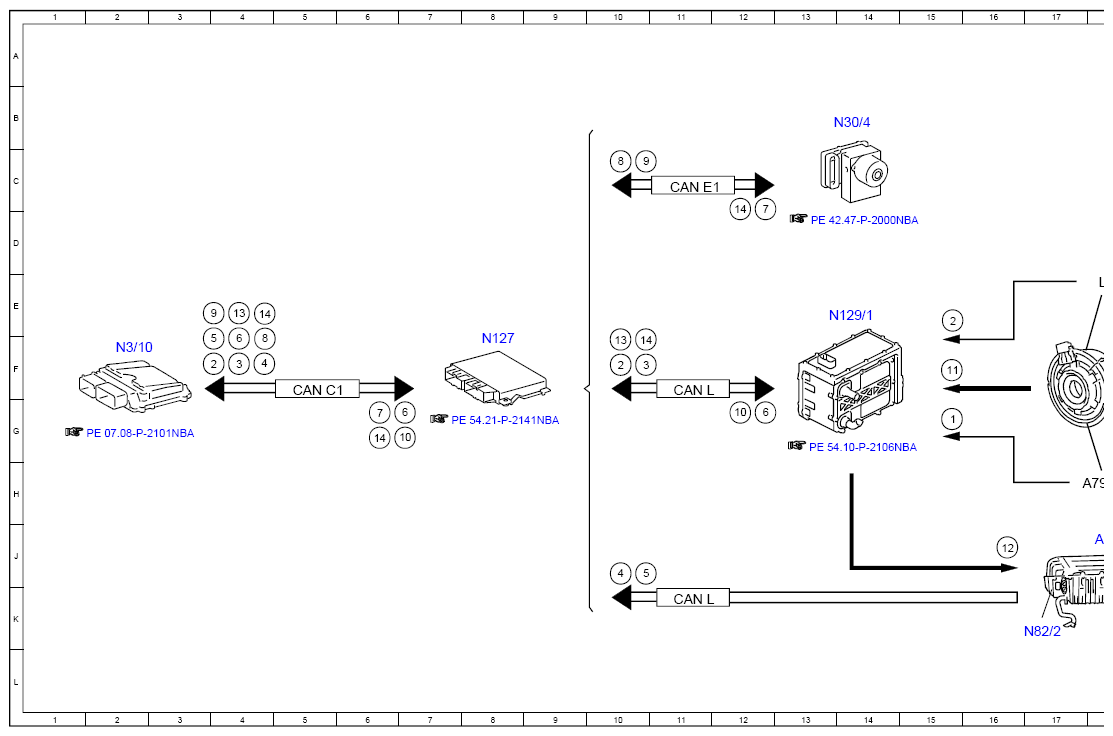

Electrical Function Schematic For Regenerative Braking - PE08.30-P-2068-97NAH
ENGINE 276.821 in MODEL 166
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Electric machine temperature, signal | 15G |
| 10 | Electric machine specified torque, request | 12G |
| 10 | Electric machine specified torque, request | 7G |
| 11 | Charging current from alternator operation, energy flow | 15F |
| 12 | Charging current, energy flow | 16J |
| 13 | Charging voltage and charging current, signal | 10F |
| 13 | Charging voltage and charging current, signal | 4E |
| 14 | Generated regenerative braking torque, signal | 12D |
| 14 | Generated regenerative braking torque, signal | 10F |
| 14 | Generated regenerative braking torque, signal | 4E |
| 14 | Generated regenerative braking torque, signal | 6G |
| 2 | Electric machine rpm, signal | 15E |
| 2 | Electric machine rpm, signal | 10F |
| 2 | Electric machine rpm, signal | 4F |
| 3 | Electric machine, status | 10F |
| 3 | Electric machine, status | 4F |
| 4 | High-voltage battery voltage, signal | 10J |
| 4 | High-voltage battery voltage, signal | 4F |
| 5 | High-voltage battery temperature, signal | 10J |
| 5 | High-voltage battery temperature, signal | 4F |
| 6 | Tolerable charging voltage/current, signal | 12G |
| 6 | Tolerable charging voltage/current, signal | 4F |
| 6 | Tolerable charging voltage/current, signal | 7G |
| 7 | Available regenerative braking torque, signal | 12D |
| 7 | Available regenerative braking torque, signal | 6G |
| 8 | Regenerative braking torque, request | 10C |
| 8 | Regenerative braking torque, request | 4E |
| 9 | Wheel speed, signal | 10C |
| 9 | Wheel speed, signal | 4E |
| A100 | High-voltage battery module | 18J |
| A100g1 | High-voltage battery | 19K |
| A79/1 | Electric machine | 18F |
| A79/1b1 | Electric machine temperature sensor | 18H |
| CAN C1 | Engine CAN | 5F |
| CAN E1 | Chassis CAN 1 | 11C |
| CAN L | Hybrid CAN | 11F |
| CAN L | Hybrid CAN | 11K |
| L20 | Electric machine rotor position sensor | 18E |
| N127 | Drivetrain control unit | 8F |
| N129/1 | Power electronics control unit | 14E |
| N3/10 | ME-SFI [ME] control unit | 2F |
| N30/4 | Electronic Stability Program control unit | 13B |
| N82/2 | Battery management system control unit | 17K |
