Electrical Function Schematic For Driving Conditions Of The Hybrid Drive System - PE08.30-P-2069-97NAH

ENGINE 276.821 in MODEL 166

Code: Designation: Position:
1 Operating mode, request 14K
1 Operating mode, request 2E
1 Operating mode, request 34K
1 Operating mode, request 38K
10 Discharge current for motor operation, energy flow 21E
11 Charging current from alternator operation, energy flow 20E
12 Charging current, energy flow 24H
13 Charging voltage and charging current, signal 8E
13 Charging voltage and charging current, signal 14D
14 Electric machine rotor position, signal 20D
15 Charging voltage and charging current, request 10G
15 Charging voltage and charging current, request 16F
16 High-voltage battery voltage, signal 14H
16 High-voltage battery voltage, signal 8E
17 High-voltage battery temperature, signal 14H
17 High-voltage battery temperature, signal 8E
18 Available torque, signal 8E
18 Available torque, signal 14D
19 Electric machine generative torque, signal 8E
19 Electric machine generative torque, signal 15D
2 Operating mode, status 4E
2 Operating mode, status 8F
2 Operating mode, status 14E
2 Operating mode, status 33H
2 Operating mode, status 31K
20 Electric machine motor torque, signal 8E
20 Electric machine motor torque, signal 14D
21 Wet clutch, request 2E
22 Wet clutch, status 4E
23 Discharge voltage and discharge current, request 10G
23 Discharge voltage and discharge current, request 16F
24 Wheel speed, signal 8D
24 Wheel speed, signal 14B
25 Torque lowering/ESP dynamics, request 8D
25 Torque lowering/ESP dynamics, request 14B
26 Torque change/DISTRONIC dynamics, request 8D
26 Torque change/DISTRONIC dynamics, request 14C
26 Torque change/DISTRONIC dynamics, request 28C
27 Accelerator pedal sensor, signal 4G
28 Service brake, status 8D
28 Service brake, status 15B
29 Transmission mode control, status 34K
29 Transmission mode control, status 37J
29 Transmission mode control, status 37E
29 Transmission mode control, status 14K
3 Electric machine rpm, signal 8F
3 Electric machine rpm, signal 14E
3 Electric machine rpm, signal 20D
30 Transmission mode, signal 15K
30 Transmission mode, signal 33J
31 Audio/COMAND controller, request 38C
32 Audio/COMAND display, message 42B
4 Electric machine temperature, signal 20F
5 Electric machine, status 8F
5 Electric machine, status 15E
6 Tolerable discharge voltage/current, signal 10F
6 Tolerable discharge voltage/current, signal 16F
7 Tolerable charging voltage/current, signal 10F
7 Tolerable charging voltage/current, signal 16F
8 Electric machine specified torque, request 10F
8 Electric machine specified torque, request 15F
9 Discharge current, energy flow 18G
A1 Instrument cluster 32F
A100 High-voltage battery module 26H
A100g1 High-voltage battery 27J
A1p13 Multifunction display 31E
A2 Radio 39D
A40/3 COMAND control unit 42D
A40/8 Audio/COMAND display 42A
A40/9 Audio/COMAND control panel 39A
A79/1 Electric machine 23E
A79/1b1 Electric machine temperature sensor 22G
B37 Accelerator pedal sensor 2J
CAN A Telematics CAN 42C
CAN A Telematics CAN 39C
CAN B Interior CAN 32H
CAN B Interior CAN 35K
CAN B Interior CAN 35F
CAN C Drive train CAN 3F
CAN C1 Engine CAN 9F
CAN E1 Chassis CAN 1 20K
CAN E1 Chassis CAN 1 15B
CAN E1 Chassis CAN 1 28K
CAN L Hybrid CAN 15J
CAN L Hybrid CAN 15E
Code 23P Driver assistance package 25B
Code 23P Driver assistance package 32B
Code 505 Radio 20 NTG5, non-navigation-capable 37D
Code 522 Audio 20 radio 37D
Code 531 COMAND APS 40D
Flex E Chassis FlexRay 20C
Flex E Chassis FlexRay 29C
L20 Electric machine rotor position sensor 22D
LIN B12 Center console switch LIN 38J
LIN B15 Battery sensor LIN 39K
N10 SAM control unit 37K
N127 Drivetrain control unit 12E
N129/1 Power electronics control unit 18E
N3/10 ME-SFI [ME] control unit 6E
N30/4 Electronic Stability Program control unit 17A
N62/1 Radar sensors control unit 33B
N72/1 Upper control panel control unit 42K
N72/1s16 Operating mode select button 43J
N72/4 Transmission modes control panel 37G
N72/4s1 Transmission mode control 38G
N73 Electronic ignition switch control unit 32K
N82/2 Battery management system control unit 25J
N93/7 Chassis gateway control unit 26B
Y3/8n4 Fully integrated transmission control control unit 2C

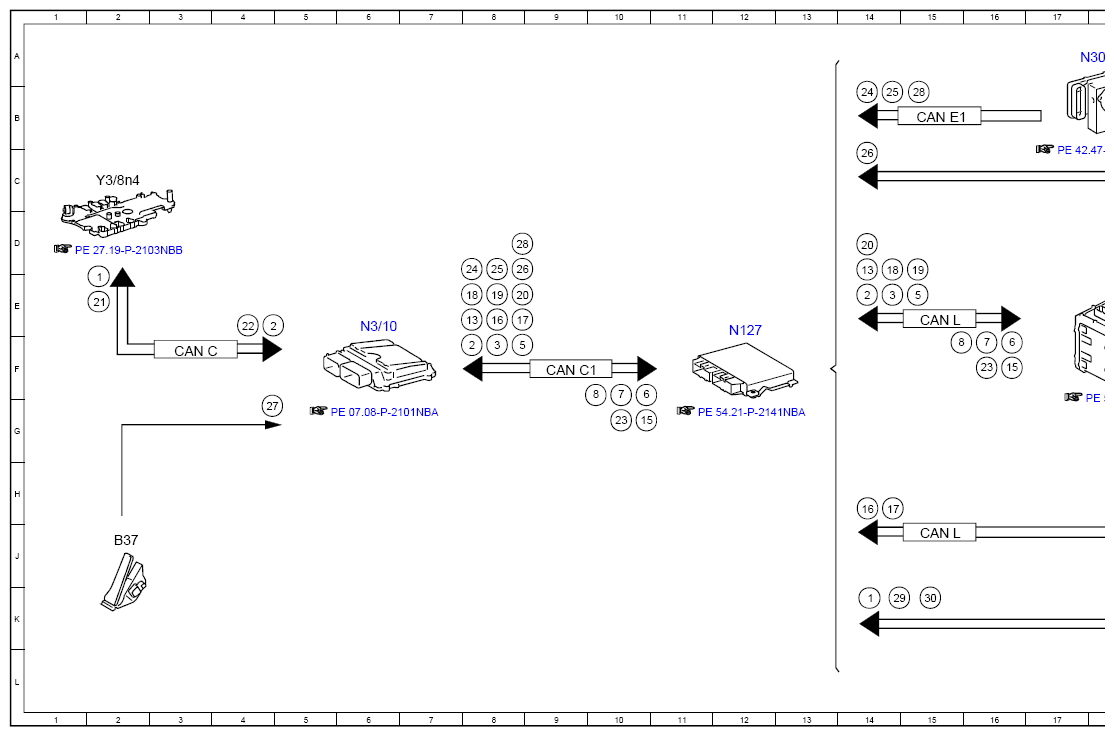

G14134126Courtesy of MERCEDES-BENZ USA

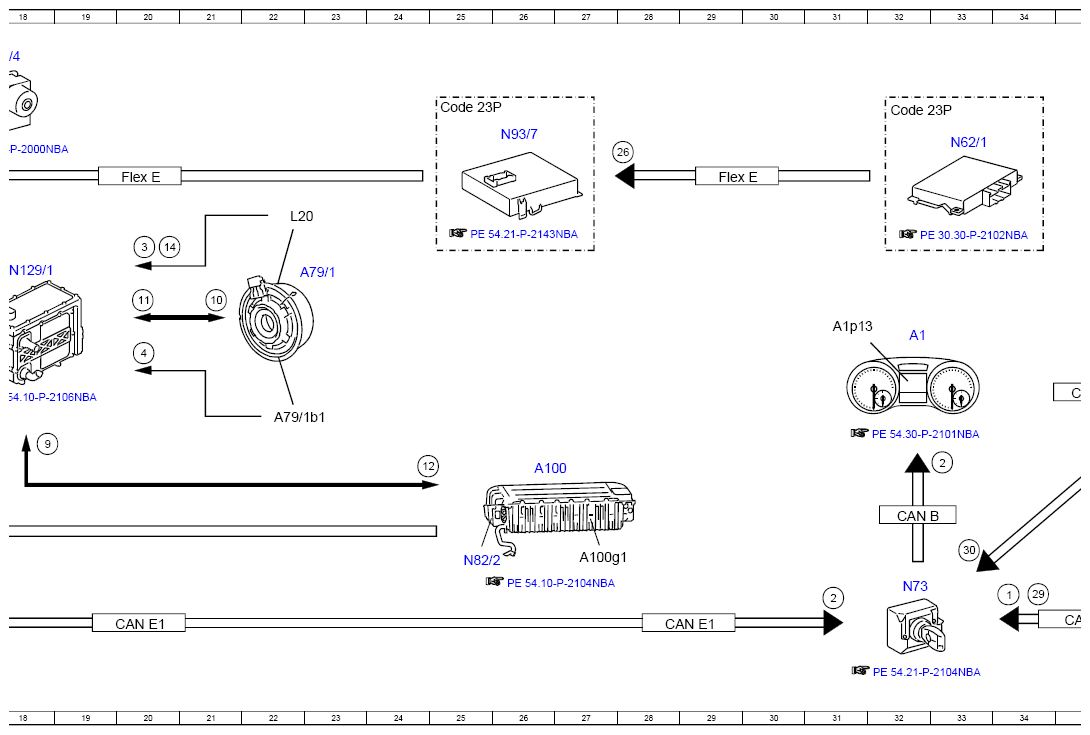

G14134127Courtesy of MERCEDES-BENZ USA

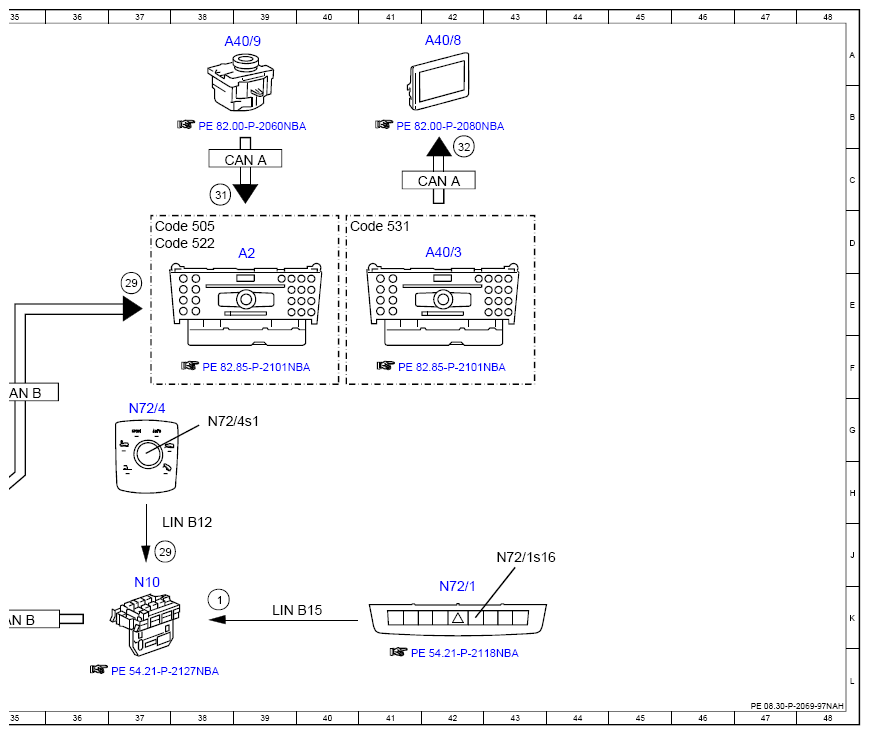

G14134128Courtesy of MERCEDES-BENZ USA
