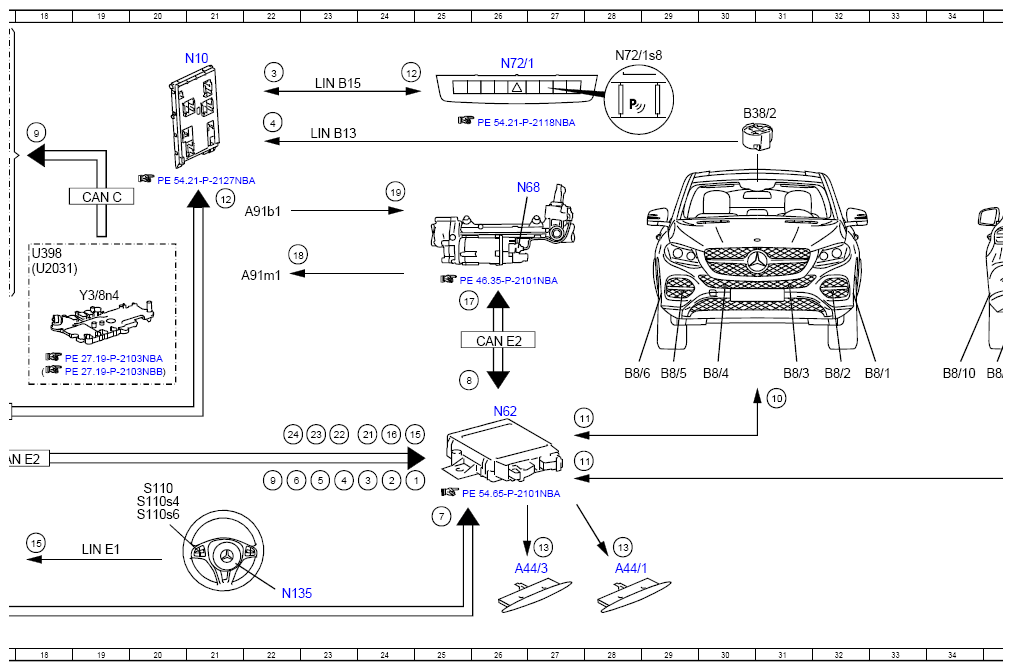

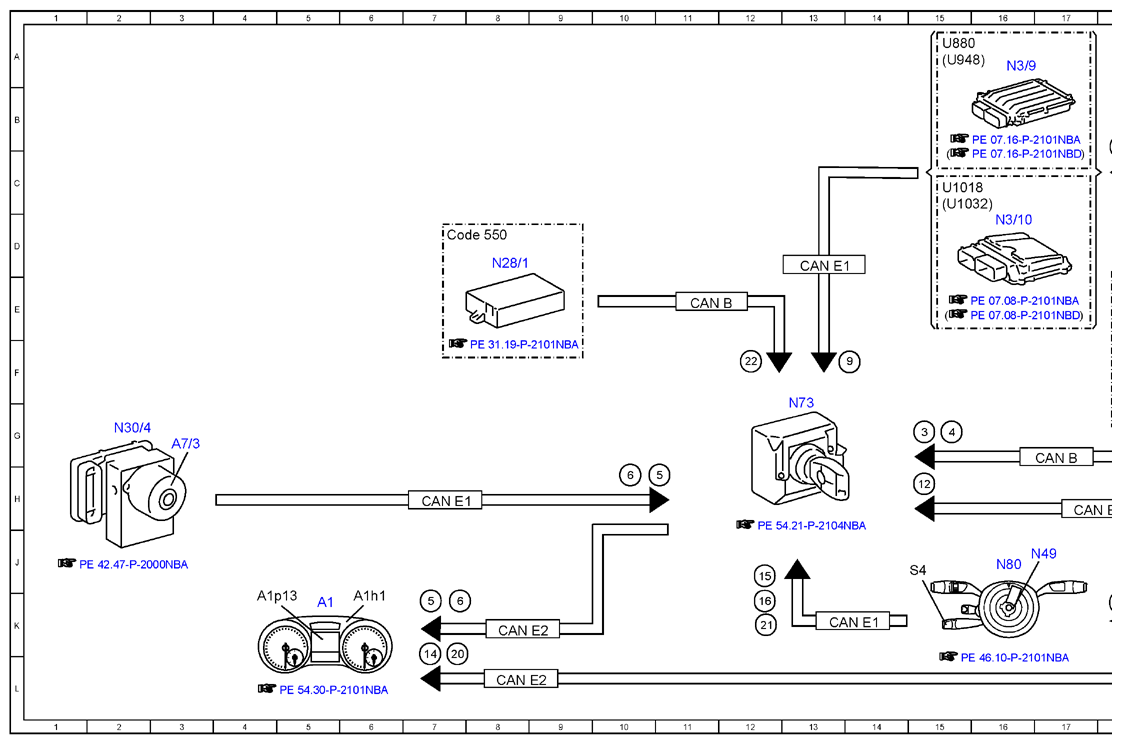

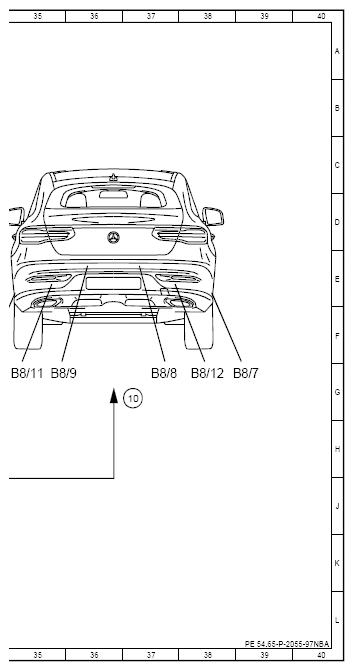

Electrical Function Schematic Of Parking System - PE54.65-P-2055-97NBA
Model 166
As Of Model Year 2016
With Code 235 (Active Parking Assist with PARKTRONIC)
Model 292
With Code 235 (Active Parking Assist with PARKTRONIC)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Terminal 15 ON, status | 25H |
| 10 | Parking system distance sensors, actuation | 31G |
| 10 | Parking system distance sensors, actuation | 37G |
| 11 | Parking system distance sensors, signal | 27H |
| 12 | Light-emitting diode, request | 15H |
| 12 | Light-emitting diode, request | 21D |
| 12 | Light-emitting diode, request | 24B |
| 13 | Parking system warning indicator, actuation | 27K |
| 13 | Parking system warning indicator, actuation | 28K |
| 14 | Instrument cluster message, request | 7L |
| 15 | Multifunction steering wheel button group, signal | 12J |
| 15 | Multifunction steering wheel button group, signal | 18K |
| 15 | Multifunction steering wheel button group, signal | 24H |
| 16 | Combination switch, status | 12K |
| 16 | Combination switch, status | 24H |
| 17 | Electric power steering, request | 25E |
| 18 | Electric power steering actuator motor, actuation | 22E |
| 19 | Electric power steering torque sensor, signal | 24D |
| 2 | Electric parking brake control unit, status | 24J |
| 20 | Warning tone, request | 7L |
| 21 | Steering wheel angle sensor, signal | 12K |
| 21 | Steering wheel angle sensor, signal | 24H |
| 22 | Trailer recognition, status | 12F |
| 22 | Trailer recognition, status | 23H |
| 23 | Seat belt buckle switch, status | 23H |
| 24 | Door rotary tumbler switch, status | 22H |
| 3 | Parking system button, status | 15G |
| 3 | Parking system button, status | 24J |
| 3 | Parking system button, status | 22A |
| 4 | Rain/light sensor, status | 15G |
| 4 | Rain/light sensor, status | 23J |
| 4 | Rain/light sensor, status | 22B |
| 5 | Wheel speed, signal | 7K |
| 5 | Wheel speed, signal | 11H |
| 5 | Wheel speed, signal | 23J |
| 6 | Wheel rotation direction, signal | 7K |
| 6 | Wheel rotation direction, signal | 10H |
| 6 | Wheel rotation direction, signal | 22J |
| 7 | Vehicle speed, signal | 25J |
| 8 | Electrical power steering control unit, status | 25G |
| 9 | Gear range, status | 14F |
| 9 | Gear range, status | 18B |
| 9 | Gear range, status | 22J |
| A1 | Instrument cluster | 5K |
| AI hl | Warning buzzer | 6K |
| A1p13 | Multifunction display | 4K |
| A44/1 | Front parking system warning display | 28K |
| A44/3 | Rear parking system warning display | 26K |
| A7/3 | Traction system hydraulic unit | 3G |
| A91b1 | Electric power steering torque sensor | 22D |
| A91m1 | Electric power steering actuator motor | 22E |
| B38/2 | Rain/light sensor with additional functions | 30B |
| B8/1 | Outer left front parking system distance sensor | 32G |
| B8/10 | Outer left rear parking system distance sensor | 34G |
| B8/11 | Center left rear parking system distance sensor | 35G |
| B8/12 | Center right rear parking system distance sensor | 38G |
| B8/2 | Center left front parking system distance sensor | 32G |
| B8/3 | Inner left front parking system distance sensor | 31G |
| B8/4 | Inner right front parking system distance sensor | 30G |
| B8/5 | Center right front parking system distance sensor | 29G |
| B8/6 | Outer right front parking system distance sensor | 28G |
| B8/7 | Outer right rear parking system distance sensor | 38G |
| B8/8 | Inner right rear parking system distance sensor | 37G |
| B8/9 | Inner left rear parking system distance sensor | 35G |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 11E |
| CAN C | Drive train CAN | 19D |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E1 | Chassis CAN 1 | 13K |
| CAN E1 | Chassis CAN 1 | 13D |
| CAN E2 | Chassis CAN 2 | 8L |
| CAN E2 | Chassis CAN 2 | 8K |
| CAN E2 | Chassis CAN 2 | 17H |
| CAN E2 | Chassis CAN 2 | 26F |
| Code 550 | Trai1er hitch | 7D |
| LIN B13 | Roof LIN | 23C |
| LIN B15 | Battery sensor LIN | 23B |
| LIN E1 | Steering LIN | 19K |
| N10 | SAM control unit | 21A |
| N135 | Steering wheel electronics | 22L |
| N28/1 | Trailer recognition control unit | 8D |
| N3/10 | ME-SFI [ME] control unit | 16D |
| N3/9 | CDI control unit | 16A |
| N30/4 | Electronic Stability Program control unit | 2G |
| N49 | Steering wheel angle sensor | 16J |
| N62 | Parking system control unit | 26G |
| N68 | Electrical power steering control unit | 26C |
| N72/1 | Upper control panel control unit | 26A |
| N72/1s8 | Parking system button | 28A |
| N73 | Electronic ignition switch control unit | 13G |
| N80 | Steering column module control unit | 16J |
| S110 | Left multifunction steering wheel button group | 20J |
| S110s4 | "Back" and voice control system OFF button | 20J |
| S110s6 | OK button | 20J |
| S4 | Combination switch | 15J |
| U1018 | Valid for gasoline engine 276 | 15C |
| U1032 | Valid for engine 278 and 157 | 15C |
| U2031 | Valid for transmission 724 | 18E |
| U398 | Valid for transmission 725 (NAG3) | 18E |
| U880 | Valid for engine 642 | 15A |
| U948 | Valid for diesel engine 651 | 15A |
| Y3/8n4 | Fully integrated transmission control control unit | 19E |
