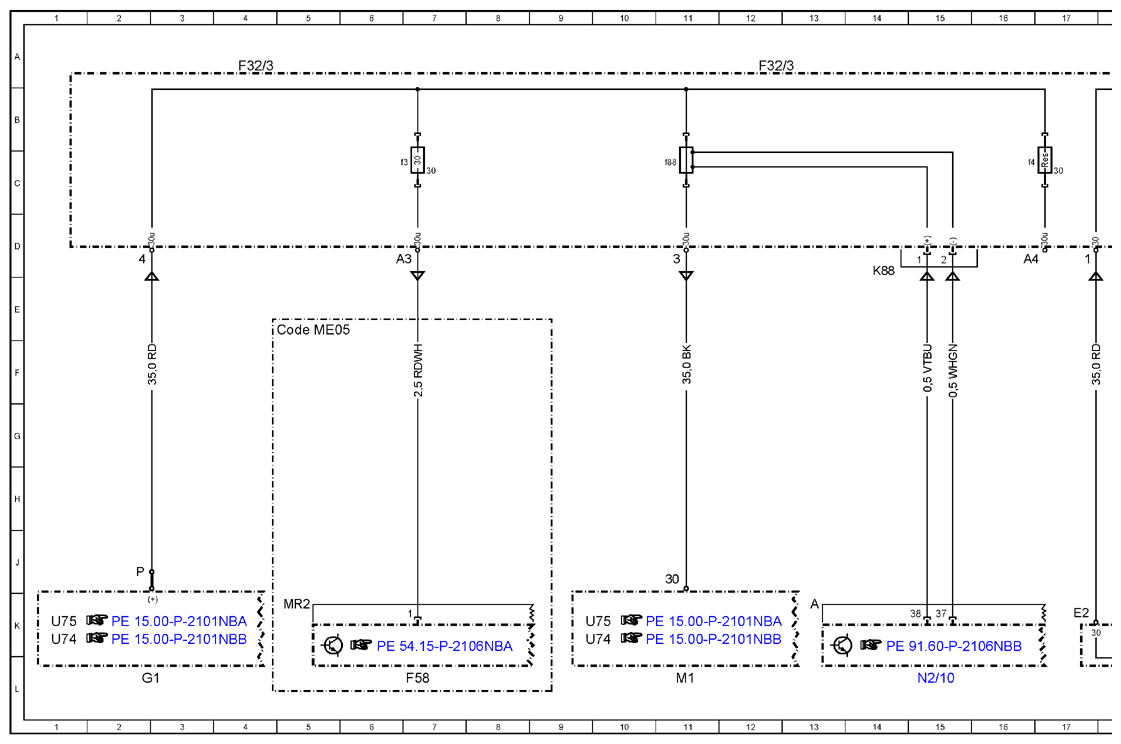

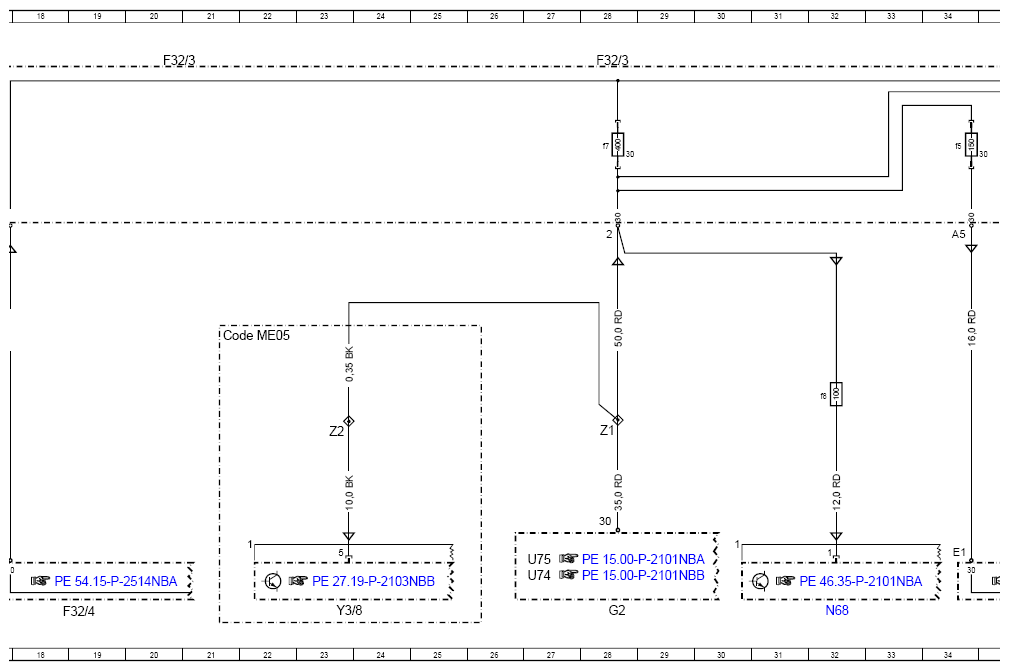

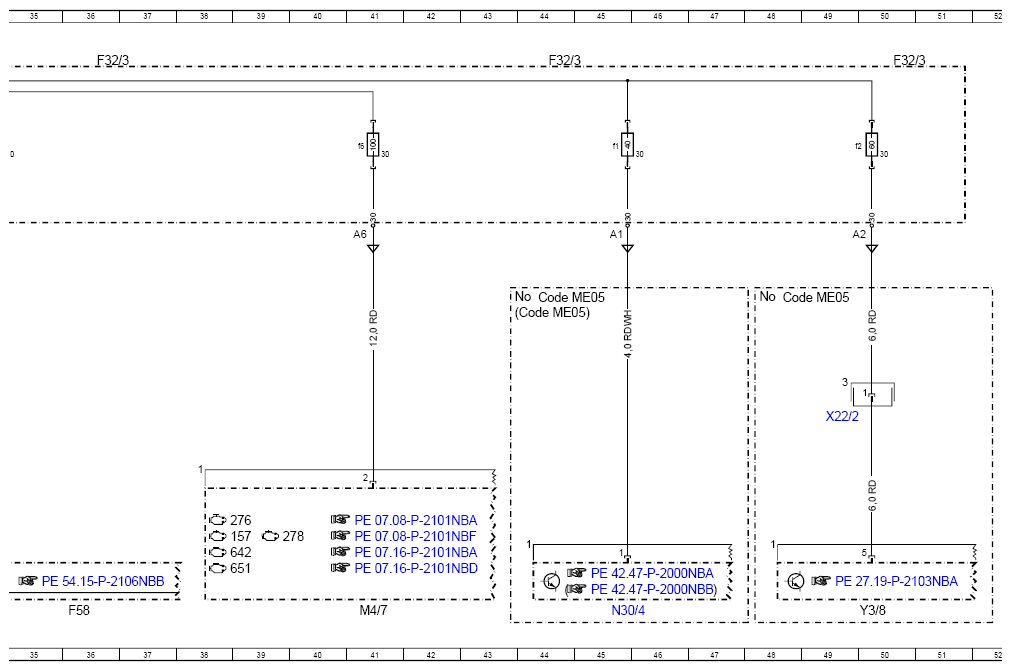

Wiring Diagram, Engine Compartment Prefuse Box (F32/3) - PE54.15-P-2513-97NBC
Model 166
as of model year 2016
except code B03 (ECO start/stop function) Prefuse box F32/3
Model 292
except code B03 (ECO start/stop function) Prefuse box F32/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 43F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 5E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 44E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 48E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 21F |
| F32/3 | Engine compartment prefuse box | 4A |
| F32/3 | Engine compartment prefuse box | 12A |
| F32/3 | Engine compartment prefuse box | 20A |
| F32/3 | Engine compartment prefuse box | 28A |
| F32/3 | Engine compartment prefuse box | 36A |
| F32/3 | Engine compartment prefuse box | 44A |
| F32/3 | Engine compartment prefuse box | 50A |
| F32/3f1 | Fuse 1 | 45C |
| F32/3f2 | Fuse 2 | 49C |
| F32/3f3 | Fuse 3 | 6C |
| F32/3f4 | Fuse 4 | 16C |
| F32/3f5 | Fuse 5 | 34C |
| F32/3f6 | Fuse 6 | 41C |
| F32/3f7 | Fuse 7 | 28C |
| F32/3f8 | Fuse 8 | 32G |
| F32/3f88 | Pyrofuse | 11C |
| F32/4 | Interior prefuse box | 19L |
| F58 | Engine compartment fuse and relay module | 36L |
| F58 | Engine compartment fuse and relay module | 7L |
| G1 | On-board electrical system battery | 2L |
| G2 | Alternator | 28L |
| M1 | Starter | 11L |
| M4/7 | Fan motor | 41L |
| N2/10 | Supplemental restraint system control unit | 15L |
| N30/4 | Electronic Stability Program control unit | 45L |
| N68 | Electrical power steering control unit | 32L |
| U74 | Valid for diesel engines | 1K |
| U74 | Valid for diesel engines | 9K |
| U74 | Valid for diesel engines | 27K |
| U75 | Valid for gasoline engines | 1K |
| U75 | Valid for gasoline engines | 9K |
| U75 | Valid for gasoline engines | 27K |
| X22/2 | Automatic transmission/intelligent servo module electrical connector | 49H |
| Y3/8 | Fully integrated transmission control control unit | 50L |
| Y3/8 | Fully integrated transmission control control unit | 23L |
| Z1 | Alternator connector sleeve | 28H |
| Z2 | 23H |
