Install Cross Member Below Front Seat - Ar63.40-P-1190-03GZ
Model 164, 166, 292
The following operation steps are shown on the left side of the vehicle on MODEL 164.8 and must be performed analogously on the right side in the event of damage.

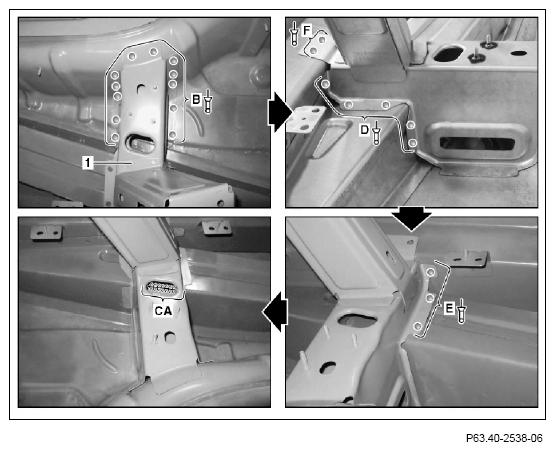

- Install crossmember below front seat (1), fit and fix in place.
- Drill Ø 6.7 mm rivet holes on crossmember below front seat (1) (areas B, D, E and F).
- Remove crossmember below front seat (1).
- Deburr rivet holes on crossmember below front set (1) on both sides.
- Remove drilling chips.
- Coat insides of riveted joints on crossmember below front seat (1) with zinc dust paint.
- Rivet crossmember below front seat (1) with Ø 6.5 X 14.5 blind rivets (areas B, D, E and F).
- Crossmember below front seat (1)
(area CA).
- Clean weld joints.
