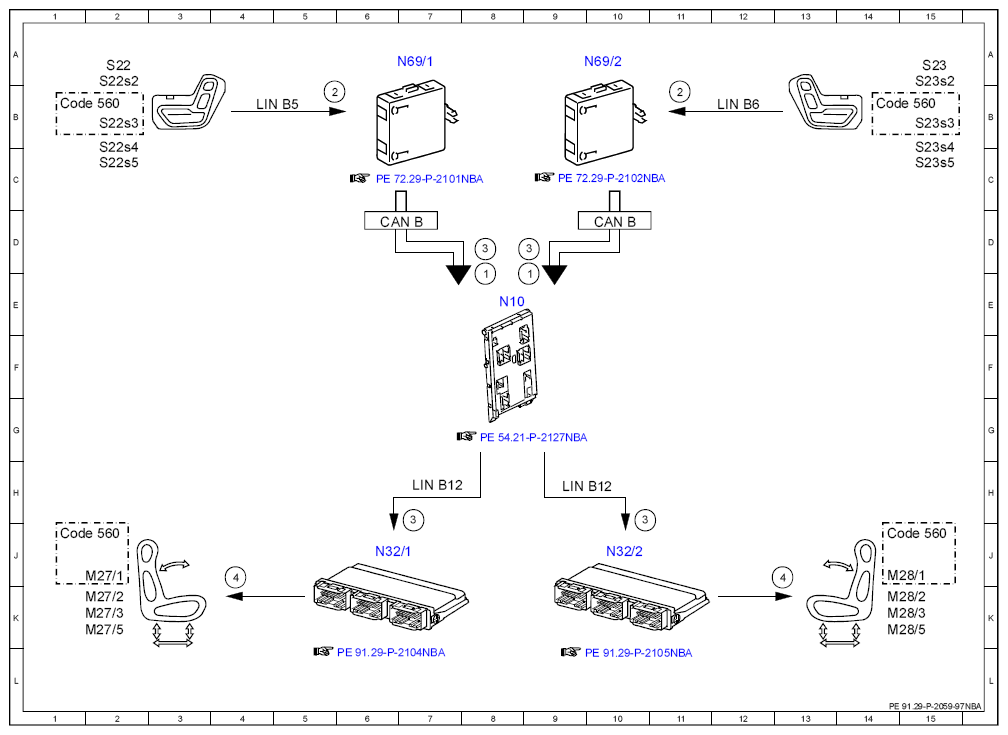

Electrical Function Schematic For Seat Adjustment (ESE) - PE91.29-P-2059-97NBA
MODEL 166 as of model year 2016 without CODE 275 (Memory package) without CODE P64 (Memory package)
MODEL 292 without CODE 275 (Memory package) without CODE P64 (Memory package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Door rotary tumbler switch, status | 8E |
| 1 | Door rotary tumbler switch, status | 9E |
| 2 | Seat adjustment switch group, status | 11B |
| 2 | Seat adjustment switch group, status | 5B |
| 3 | Manual adjustment, request | 9D |
| 3 | Manual adjustment, request | 8D |
| 3 | Manual adjustment, request | 7H |
| 3 | Manual adjustment, request | 10H |
| 4 | Seat adjustment motor, actuation | 13J |
| 4 | Seat adjustment motor, actuation | 4J |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 6D |
| Code 560 | Electrically adjustable driver seat, left and right | 14J |
| Code 560 | Electrically adjustable driver seat, left and right | 1J |
| Code 560 | Electrically adjustable driver seat, left and right | 1B |
| Code 560 | Electrically adjustable driver seat, left and right | 14B |
| LIN B12 | Center console switch LIN | 7H |
| LIN B12 | Center console switch LIN | 9H |
| LIN B5 | Left front door LIN | 4B |
| LIN B6 | Right front door LIN | 12B |
| M27/1 | Driver seat fore/aft adjustment motor | 1J |
| M27/2 | Driver seat height adjustment motor | 1K |
| M27/3 | Driver seat inclination adjustment motor | 1K |
| M27/5 | Driver seat backrest inclination adjustment motor | 1K |
| M28/1 | Front passenger seat fore/aft adjustment motor | 14J |
| M28/2 | Front passenger seat height adjustment motor | 14K |
| M28/3 | Front passenger seat inclination adjustment motor | 14K |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 14K |
| N10 | SAM control unit | 8E |
| N32/1 | Driver seat control unit | 6J |
| N32/2 | Front passenger seat control unit | 10J |
| N69/1 | Left front door control unit | 7A |
| N69/2 | Right front door control unit | 10A |
| S22 | Left front seat adjustment switch group | 2A |
| S22s2 | Left front seat inclination adjustment switch | 2B |
| S22s3 | Left front seat fore/aft adjustment switch | 2B |
| S22s4 | Left front seat height adjustment switch | 2C |
| S22s5 | Left front backrest adjustment switch | 2C |
| S23 | Right front seat adjustment switch group | 15A |
| S23s2 | Right front seat inclination adjustment switch | 15B |
| S23s3 | Right front seat fore/aft adjustment switch | 15B |
| S23s4 | Right front seat height adjustment switch | 15C |
| S23s5 | Right front backrest adjustment switch | 15C |
