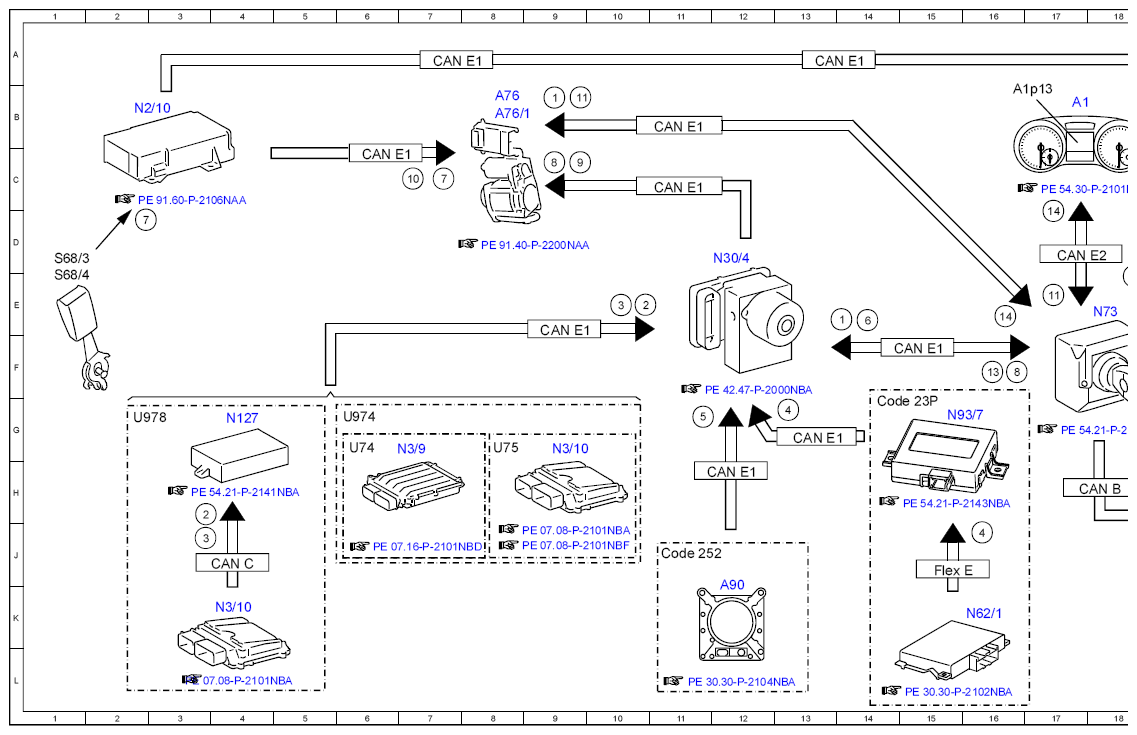

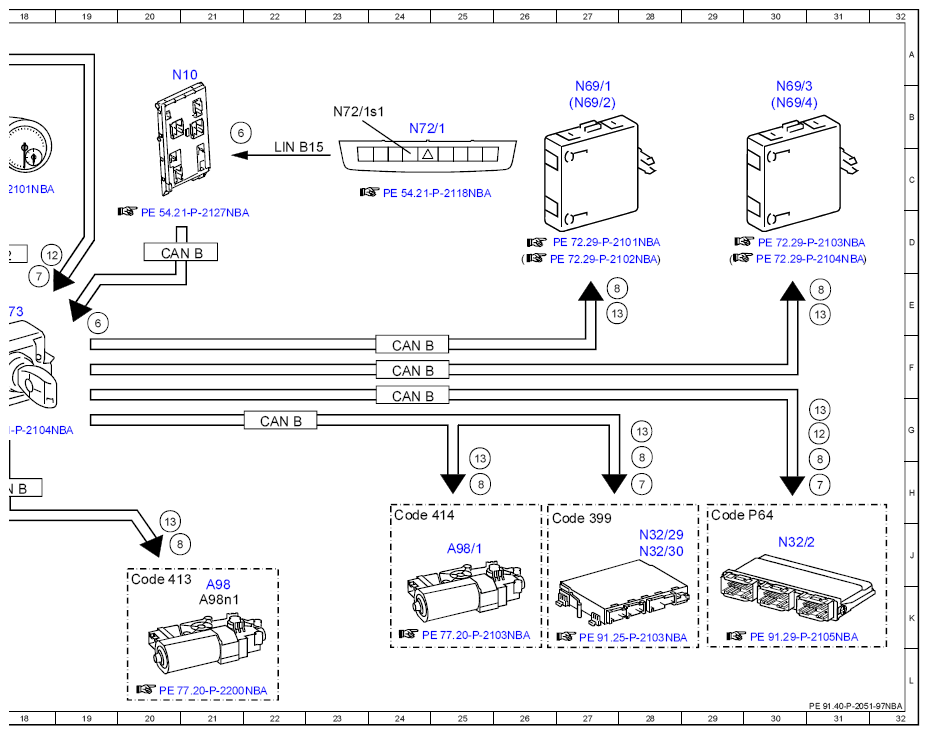

Electrical Function Schematic For Pre-Safe® - PE91.40-P-2051-97NBA
MODEL 166 as of model year 2016
MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14E |
| 1 | Circuit 15, status | 9B |
| 10 | Crash, signal | 7C |
| 11 | Belt adjustment, status | 9B |
| 11 | Belt adjustment, status | 17E |
| 12 | Front passenger seat occupied recognition, status | 18D |
| 12 | Front passenger seat occupied recognition, status | 31G |
| 13 | Adjust PRE-SAFE®, request | 16F |
| 13 | Adjust PRE-SAFE®, request | 31E |
| 13 | Adjust PRE-SAFE®, request | 28E |
| 13 | Adjust PRE-SAFE®, request | 28G |
| 13 | Adjust PRE-SAFE®, request | 31G |
| 13 | Adjust PRE-SAFE®, request | 20J |
| 13 | Adjust PRE-SAFE®, request | 25G |
| 14 | PRE-SAFE® fault, message | 16E |
| 14 | PRE-SAFE® fault, message | 17D |
| 2 | Drivetrain operational, signal | 10E |
| 2 | Drivetrain operational, signal | 3H |
| 3 | Engine running, signal | 10E |
| 3 | Engine running, signal | 3J |
| 4 | Autonomous brake application, signal | 16J |
| 4 | Autonomous brake application, signal | 13G |
| 5 | Collision-critical warning, status | 11G |
| 6 | ESP® button, status | 21B |
| 6 | ESP® button, status | 19E |
| 6 | ESP® button, status | 14E |
| 7 | Seat belt buckle restraint system switch, status | 2D |
| 7 | Seat belt buckle restraint system switch, status | 7C |
| 7 | Seat belt buckle restraint system switch, status | 18E |
| 7 | Seat belt buckle restraint system switch, status | 31H |
| 7 | Seat belt buckle restraint system switch, status | 28H |
| 8 | PRE-SAFE®, status | 9C |
| 8 | PRE-SAFE®, status | 16F |
| 8 | PRE-SAFE®, status | 25H |
| 8 | PRE-SAFE®, status | 20J |
| 8 | PRE-SAFE®, status | 28H |
| 8 | PRE-SAFE®, status | 31H |
| 8 | PRE-SAFE®, status | 31E |
| 8 | PRE-SAFE®, status | 27E |
| 9 | PRE-SAFE® system stage, request | 9C |
| A1 | Instrument cluster | 17B |
| A1p13 | Multifunction display | 16B |
| A76 | Left front reversible emergency tensioning retractor | 8B |
| A76/1 | Right front reversible emergency tensioning retractor | 8B |
| A90 | COLLISION PREVENTION ASSIST controller unit | 12K |
| A98 | Panoramic sliding roof control module | 21K |
| A98/1 | Sliding roof control module | 25J |
| A98n1 | Panoramic sliding roof control unit | 21K |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 22G |
| CAN B | Interior CAN | 24G |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 20D |
| CAN B | Interior CAN | 18H |
| CAN C | Drive train CAN | 4J |
| CAN E1 | Chassis CAN 1 | 11B |
| CAN E1 | Chassis CAN 1 | 11C |
| CAN E1 | Chassis CAN 1 | 13A |
| CAN E1 | Chassis CAN 1 | 7A |
| CAN E1 | Chassis CAN 1 | 15F |
| CAN E1 | Chassis CAN 1 | 9E |
| CAN E1 | Chassis CAN 1 | 13G |
| CAN E1 | Chassis CAN 1 | 12H |
| CAN E1 | Chassis CAN 1 | 6C |
| CAN E2 | Chassis CAN 2 | 17D |
| Code 23P | Driver assistance package | 14G |
| Code 252 | COLLISION PREVENTION ASSIST | 11J |
| Code 399 | Front multicontour seats with massage function | 26H |
| Code 413 | Panoramic sliding sunroof | 20J |
| Code 414 | Glass electric sliding roof | 24H |
| Code P64 | Memory package | 29H |
| Flex E | Chassis FlexRay | 15J |
| LIN B15 | Battery sensor LIN | 22C |
| N10 | SAM control unit | 20A |
| N127 | Drivetrain control unit | 4G |
| N2/10 | Supplemental restraint system control unit | 2B |
| N3/10 | ME-SFI [ME] control unit | 9G |
| N3/10 | ME-SFI [ME] control unit | 4K |
| N3/9 | CDI control unit | 7G |
| N30/4 | Electronic Stability Program control unit | 12D |
| N32/2 | Front passenger seat control unit | 30J |
| N32/29 | Driver multicontour seat control unit | 28J |
| N32/30 | Front passenger multicontour seat control unit | 28J |
| N62/1 | Radar sensors control unit | 16K |
| N69/1 | Left front door control unit | 27B |
| N69/2 | Right front door control unit | 27B |
| N69/3 | Left rear door control unit | 30B |
| N69/4 | Right rear door control unit | 30B |
| N72/1 | Upper control panel control unit | 24B |
| N72/1s1 | ESP OFF button | 23B |
| N73 | Electronic ignition switch control unit | 18E |
| N93/7 | Chassis gateway control unit | 15G |
| S68/3 | Driver seat belt buckle restraint system switch | 1D |
| S68/4 | Front passenger seat belt buckle restraint system switch | 1E |
| U74 | Valid for diesel engines | 6G |
| U75 | Valid for gasoline engines | 8G |
| U974 | Not valid for hybrid drive | 6G |
| U978 | Valid for hybrid drive | 2G |
