Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97FCA
Model 253 (except 253.99) as of model year 2020 with code 235 (Active Parking Assist) Control unit N62 Model 253.99 as of model
| Code: | Designation: | Position: |
| A0 | Use of wiring diagrams | 121L |
| A26/17 | Head unit | 91L |
| B24/24 | Trailer hitch turning angle sensor | 25L |

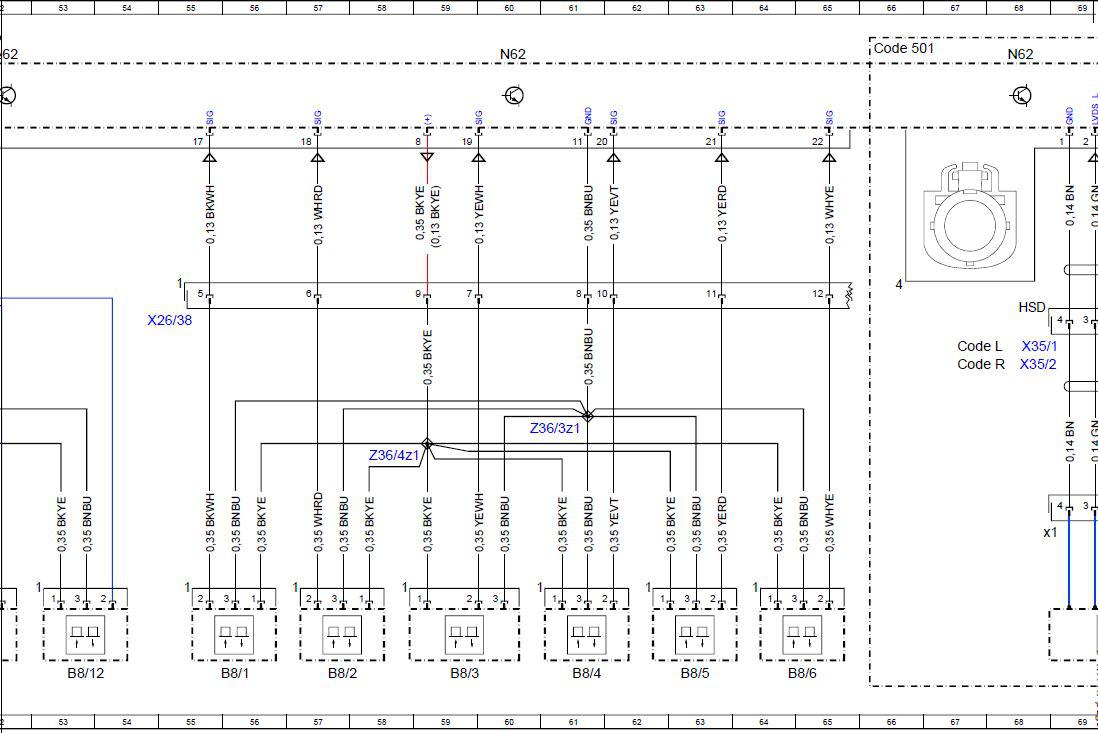

| B8/1 | Outer left front parking system distance sensor | 56L |
| B8/10 | Outer left rear parking system distance sensor | 50L |
| B8/11 | Center left rear parking system distance sensor | 51L |
| B8/12 | Center right rear parking system distance sensor | 53L |
| B8/2 | Center left front parking system distance sensor | 57L |
| B8/3 | Inner left front parking system distance sensor | 59L |
| B8/4 | Inner right front parking system distance sensor | 61L |
| B8/5 | Center right front parking system distance sensor | 63L |
| B8/6 | Outer right front parking system distance sensor | 64L |

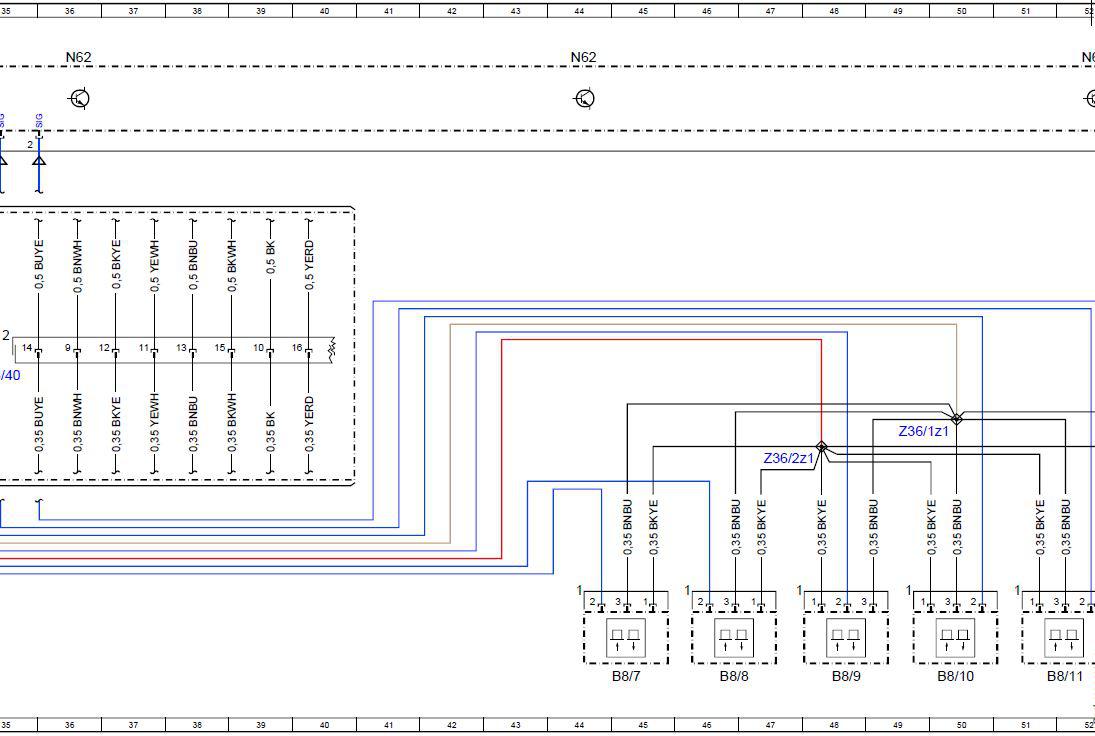

| B8/7 | Outer right rear parking system distance sensor | 45L |
| B8/8 | Inner right rear parking system distance sensor | 46L |
| B8/9 | Inner left rear parking system distance sensor | 48L |

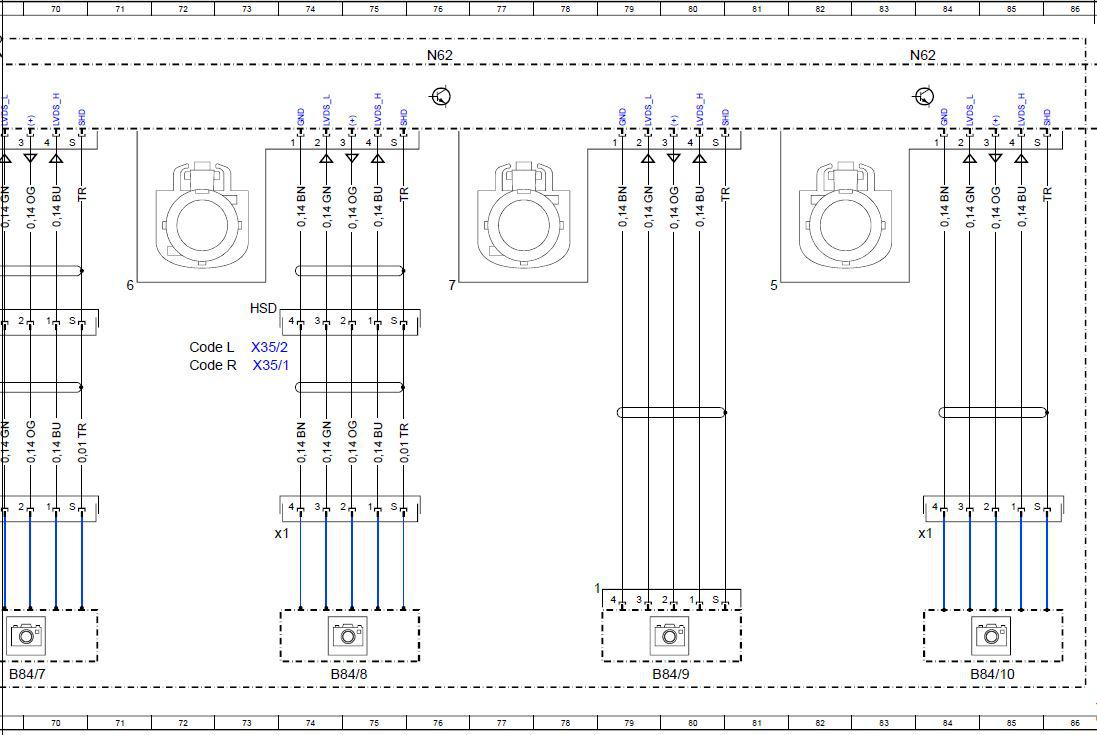

| B84/10 | Rear end 360° camera | 85L |
| B84/10x1 | Rear end 360° camera electrical connector | 84J |
| B84/7 | Left outside mirror 360° camera | 69L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 68J |
| B84/8 | Right outside mirror 360° camera | 74L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 74J |
| B84/9 | Front end 360° camera | 80L |
| Code 218 | Backup camera | 94A |
| Code 460 | Canada version | 23D |
| Code 494 | USA version | 23E |
| Code 501 | 360 degree camera | 66A |
| Code 501 | 360 degree camera | 94A |
| Code 550 | Trailer hitch | 23D |
| Code 553 | Trailer hitch with turning angle sensor | 23D |
| Code 9O1 | Fuel cell retrofitting | 4D |
| Code 9O1 | Fuel cell retrofitting | 12D |
| Code 9O1 | Fuel cell retrofitting | 26D |
| Code 9O1 | Fuel cell retrofitting | 34D |
| Code 9O1 | Fuel cell retrofitting | 89D |
| Code 9O1 | Fuel cell retrofitting | 89D |
| Code L | LEFT-HAND DRIVE | 67F |
| Code L | LEFT-HAND DRIVE | 72F |
| Code R | RIGHT-HAND DRIVE | 67F |
| Code R | RIGHT-HAND DRIVE | 72F |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 18K |

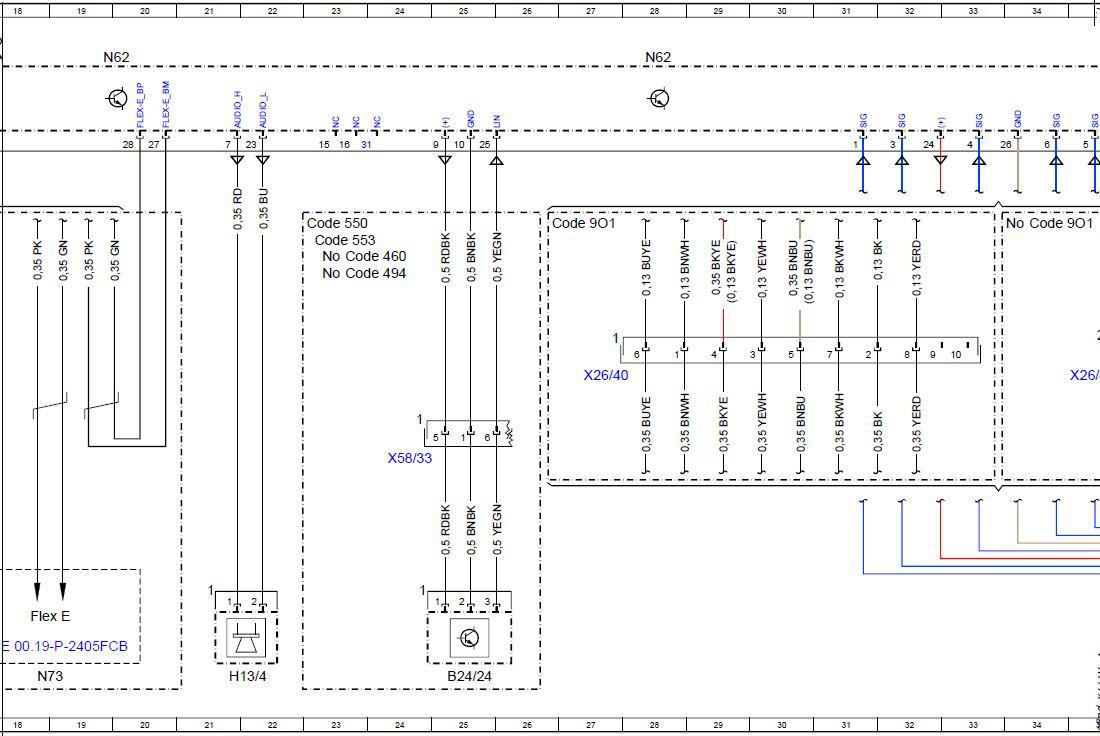

| H13/4 | Parking system speaker | 21L |
| K40/5 | Rear fuse and relay module | 7L |
| K40/5f468 | Fuse 468 | 6L |
| K40/6 | Driver-side fuse and relay module | 15L |
| K40/6f202 | Fuse 202 | 14L |

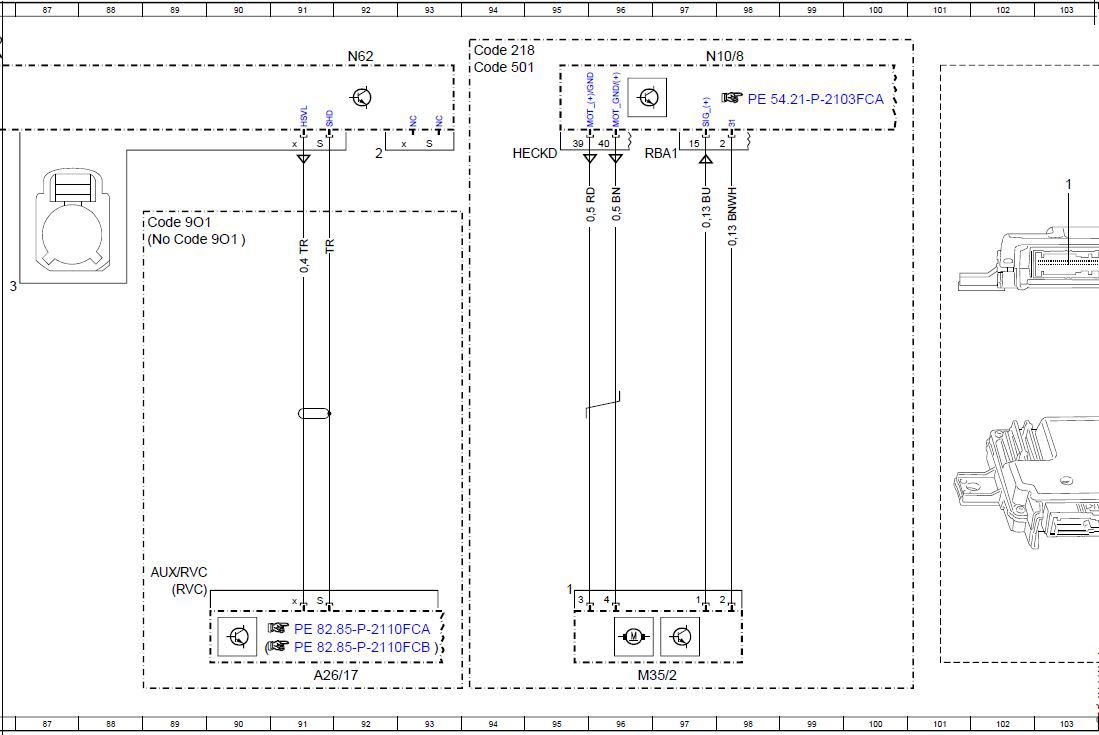

| M35/2 | Rear camera cover motor | 96L |
| N10/8 | Rear SAM control unit | 97A |

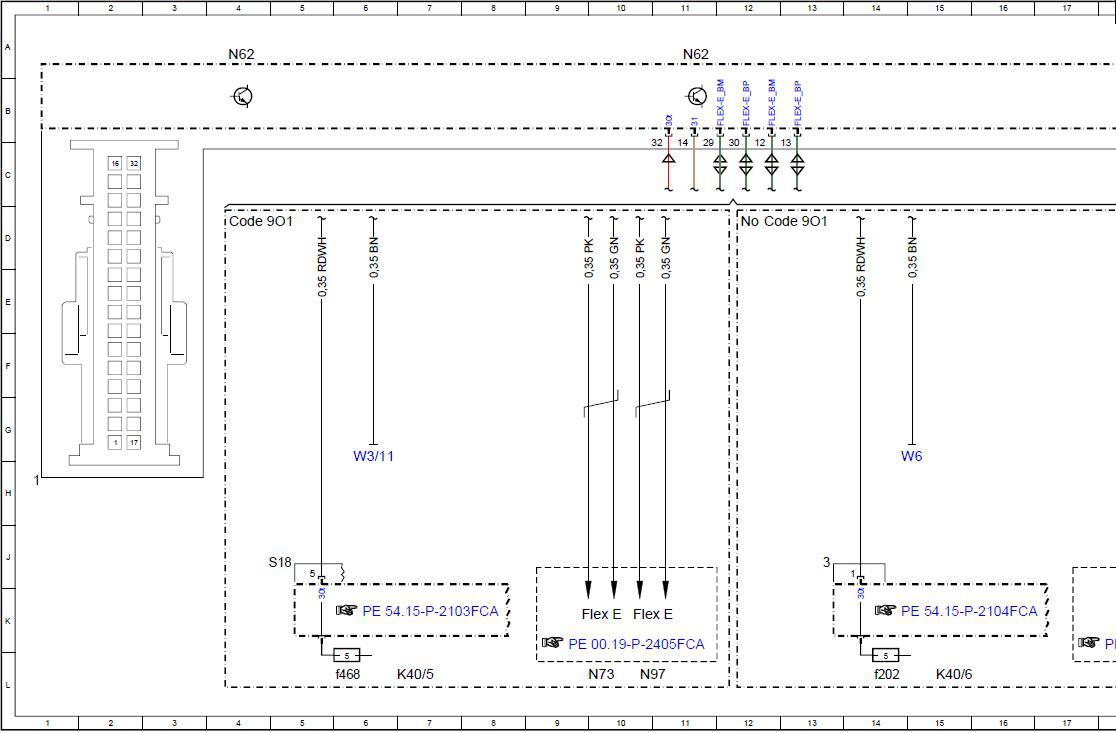

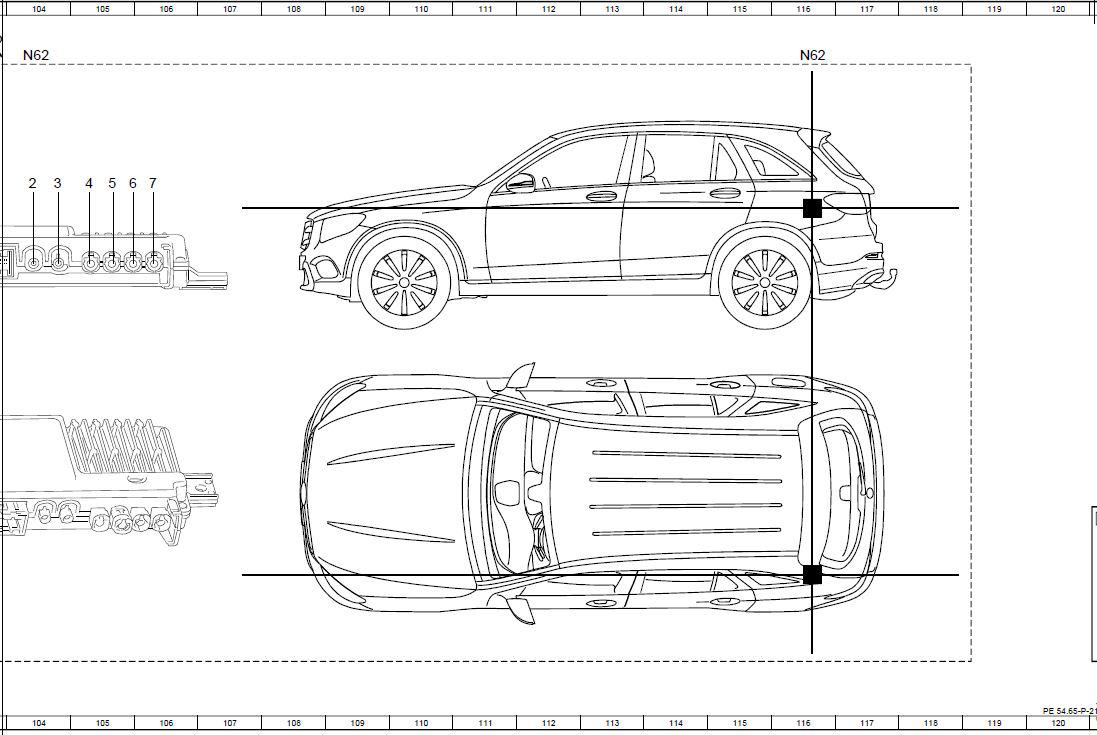

| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 11A |
| N62 | Parking system control unit | 19A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 76A |
| N62 | Parking system control unit | 84A |
| N62 | Parking system control unit | 92A |
| N62 | Parking system control unit | 104A |
| N62 | Parking system control unit | 116A |
| N73 | Electronic ignition switch control unit | 10L |
| N73 | Electronic ignition switch control unit | 18L |
| N97 | Rear axle electronic level control control unit | 10L |
| W3/11 | Left rear wheel well ground point | 6H |
| W6 | Left wheel arch trunk ground point | 15H |
| X26/38 | Front bumper and frame wiring harness electrical connector | 55E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 27F |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 35F |
| X35/1 | Driver door electrical connector | 68F |
| X35/1 | Driver door electrical connector | 73F |
| X35/2 | Front passenger door electrical connector | 68F |
| X35/2 | Front passenger door electrical connector | 73F |
| X58/33 | Vehicle interior/trailer hitch electrical connector | 24H |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 49G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 47G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 61G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 58G |
