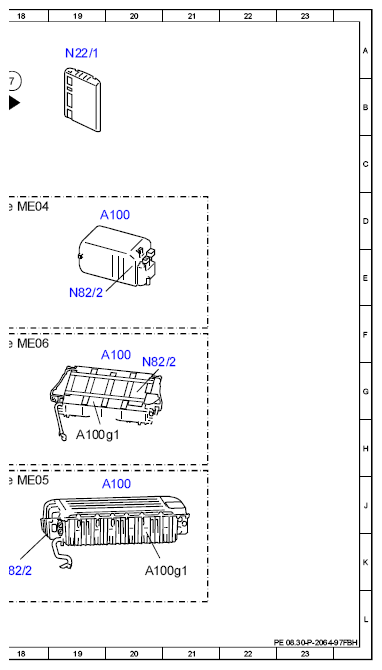

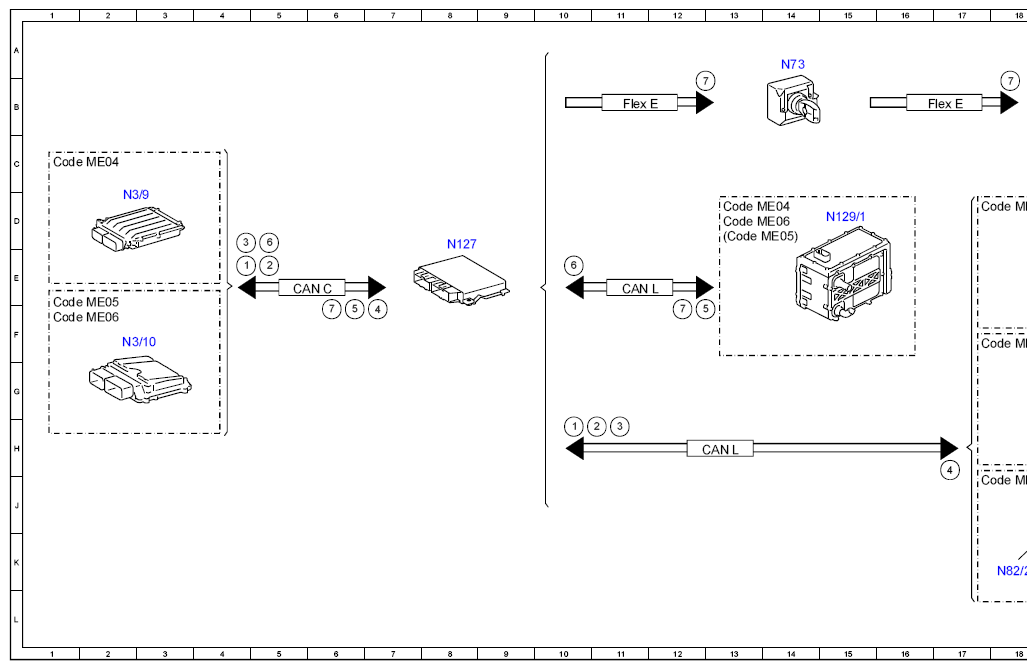

Electrical Function Schematic For Deactivation Of The Hybrid Drive System - PE08.30-P-2064-97FBH
Engine 274.920 in model 205.047/147/247, 253.954 Engine 274.920 in model 253.354 Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | High-voltage battery voltage, signal | 10H |
| 1 | High-voltage battery voltage, signal | 4E |
| 2 | High-voltage battery temperature, signal | 11H |
| 2 | High-voltage battery temperature, signal | 5E |
| 3 | Contactor, status | 11H |
| 3 | Contactor, status | 4D |
| 4 | Contactor, request | 17H |
| 4 | Contactor, request | 7F |
| 5 | Intermediate circuit discharging, request | 12F |
| 5 | Intermediate circuit discharging, request | 6F |
| 6 | Intermediate circuit discharging, status | 10E |
| 6 | Intermediate circuit discharging, status | 5D |
| 7 | High-voltage on-board electrical system consumers OFF, request | 12F |
| 7 | High-voltage on-board electrical system consumers OFF, request | 6F |
| 7 | High-voltage on-board electrical system consumers OFF, request | 12B |
| 7 | High-voltage on-board electrical system consumers OFF, request | 18B |
| A100 | High-voltage battery module | 20D |
| A100 | High-voltage battery module | 20F |
| A100 | High-voltage battery module | 20J |
| A100g1 | High-voltage battery | 19H |
| A100g1 | High-voltage battery | 20K |
| CAN C | Engine CAN | 5E |
| CAN L | Hybrid CAN | 11E |
| CAN L | Hybrid CAN | 13H |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1C |
| Code ME04 | Hybrid drive 20 KW VARIANT | 17D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 13D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 17J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 13D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 17F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 13D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1F |
| Flex E | Chassis FlexRay | 11B |
| Flex E | Chassis FlexRay | 17B |
| N127 | Drivetrain control unit | 8D |
| N129/1 | Power electronics control unit | 15D |
| N22/1 | Climate control, control unit | 19A |
| N3/10 | ME-SFI [ME] control unit | 2F |
| N3/9 | CDI control unit | 2D |
| N73 | Electronic ignition switch control unit | 14A |
| N82/2 | Battery management system control unit | 19E |
| N82/2 | Battery management system control unit | 20G |
| N82/2 | Battery management system control unit | 18K |
