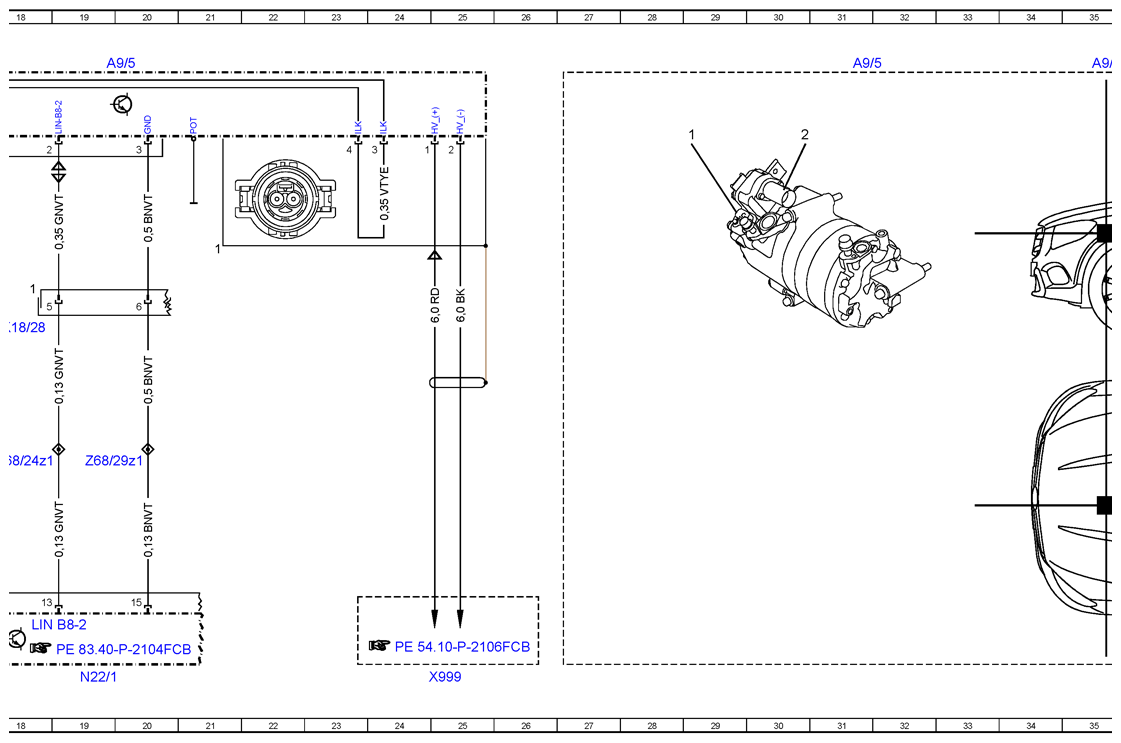

Wiring Diagram For Electric Refrigerant Compressor - PE83.55-P-2000-97FCB
Model 253 (except 253.99) as of model year 2020 with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUGIN)) A9/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A9/5 | Electric refrigerant compressor | 4A |
| A9/5 | Electric refrigerant compressor | 12A |
| A9/5 | Electric refrigerant compressor | 19A |
| A9/5 | Electric refrigerant compressor | 31A |
| A9/5 | Electric refrigerant compressor | 35A |
| A9/5m1 | Refrigerant compressor electric motor | 16A |
| A9/5n1 | Refrigerant compressor control unit and power electronics | 17A |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3MF2 | Multiple fuse 2 | 5K |
| LIN B8 | 2 Climate control LIN 2 | 18K |
| N129/1 | Power electronics control unit | 15L |
| N22/1 | Climate control, control unit | 19L |
| S7 | High-voltage disconnect device | 10L |
| X18/28 | Left cockpit/engine compartment electrical connector | 18E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 5E |
| X30/62 | Power electronics control unit electrical connector | 13H |
| X999 | High-voltage power distributor | 25L |
| Z68/24z1 | Connector sleeve, data line for climate control LIN 2 | 18G |
| Z68/29z1 | Connector sleeve, ground line for climate control LIN 1 and climate control LIN 2 | 19G |
