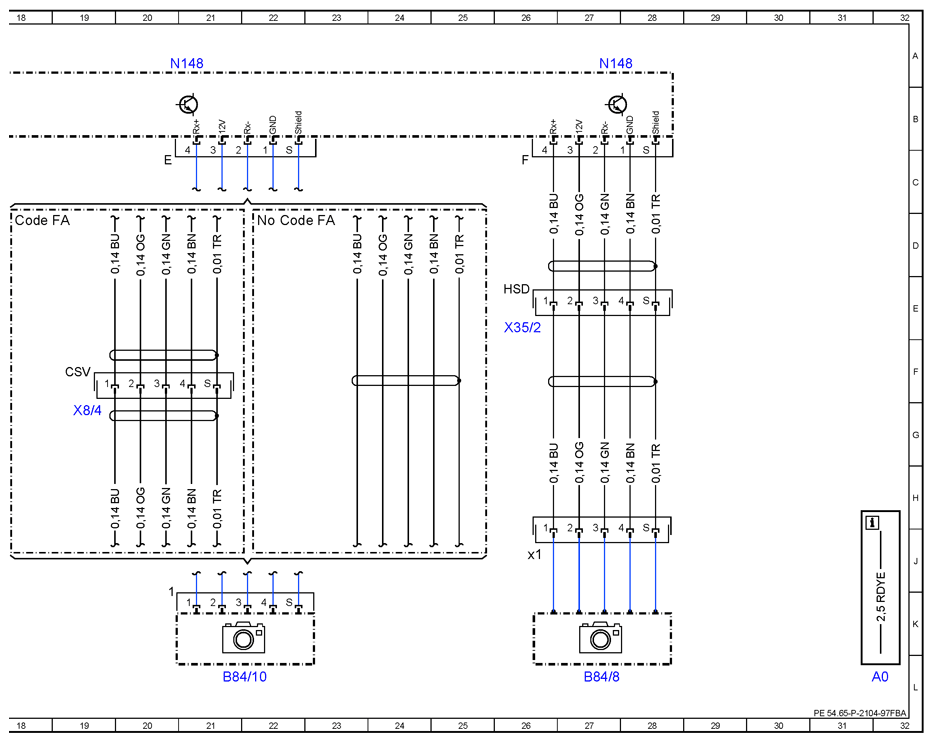

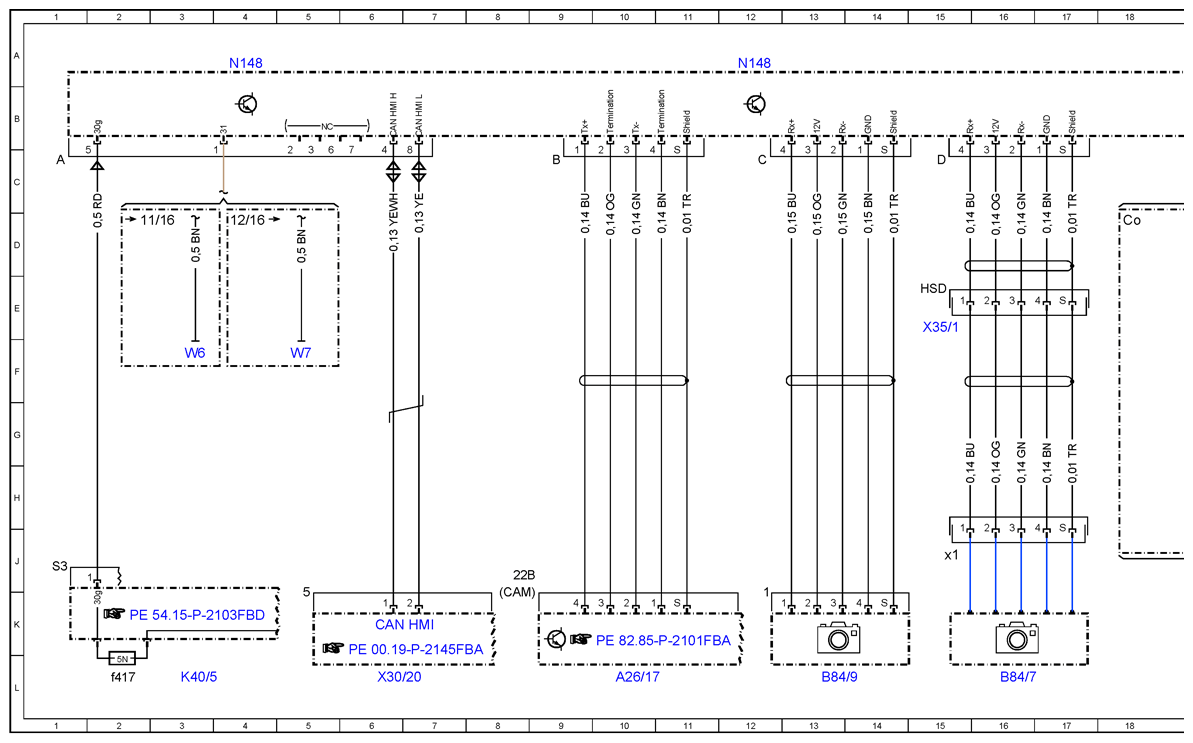

Wiring Diagram For 360° Camera Control Unit - PE54.65-P-2104-97FBA
Model 205 up to model year 2019 with code 501 (360° camera) Control unit N148 Model 253 (except 253.99) up to model year 2020 with code 501 (360° camera) Control unit N148'
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A26/17 | Head unit | 10L |
| B84/10 | Rear end 360° camera | 21L |
| B84/7 | Left outside mirror 360° camera | 16L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 15J |
| B84/8 | Right outside mirror 360° camera | 27L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 26J |
| B84/9 | Front end 360° camera | 13L |
| CAN HMI | User interface CAN | 6K |
| Code FA | CABRIOLET | 18D |
| Code FA | CABRIOLET | 22D |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f417 | Fuse 417 | 2L |
| N148 | 360° camera control unit | 4A |
| N148 | 360° camera control unit | 12A |
| N148 | 360° camera control unit | 21A |
| N148 | 360° camera control unit | 27A |
| W6 | Left wheel arch trunk ground point | 3F |
| W7 | Right wheel house trunk ground point | 5F |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 6L |
| X35/1 | Driver door electrical connector | 15E |
| X35/2 | Front passenger door electrical connector | 26E |
| X8/4 | Trunk lid/liftgate electrical connector | 19G |
