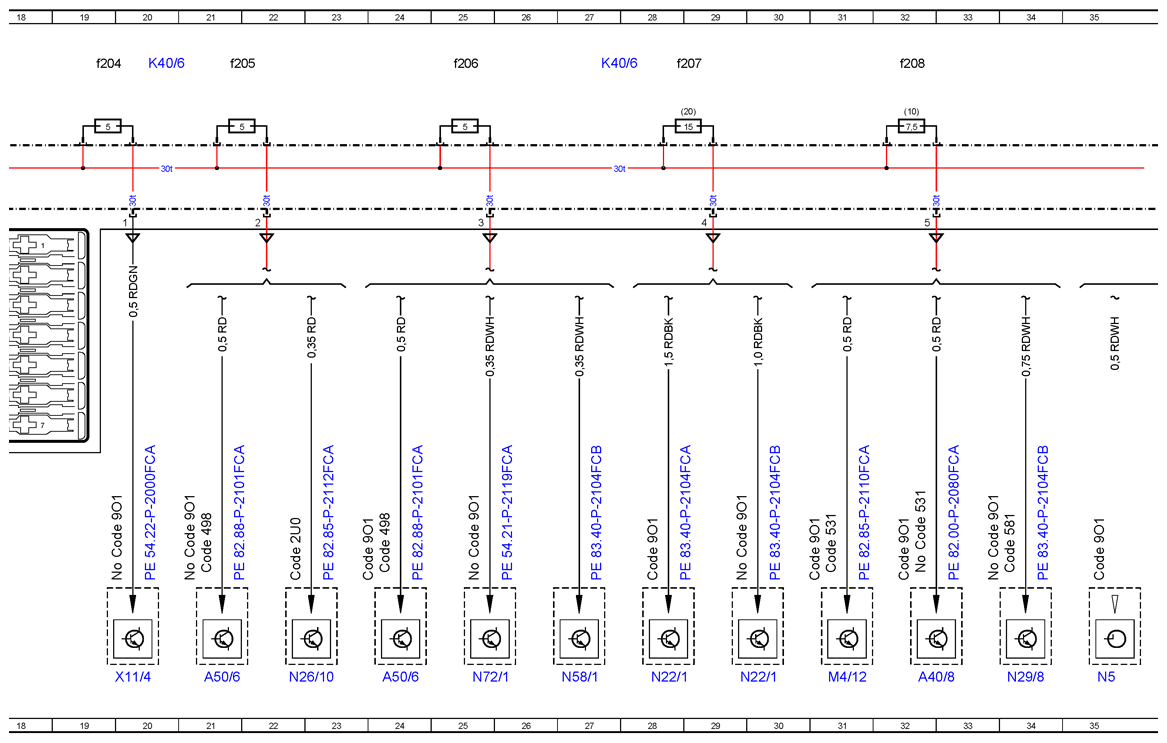

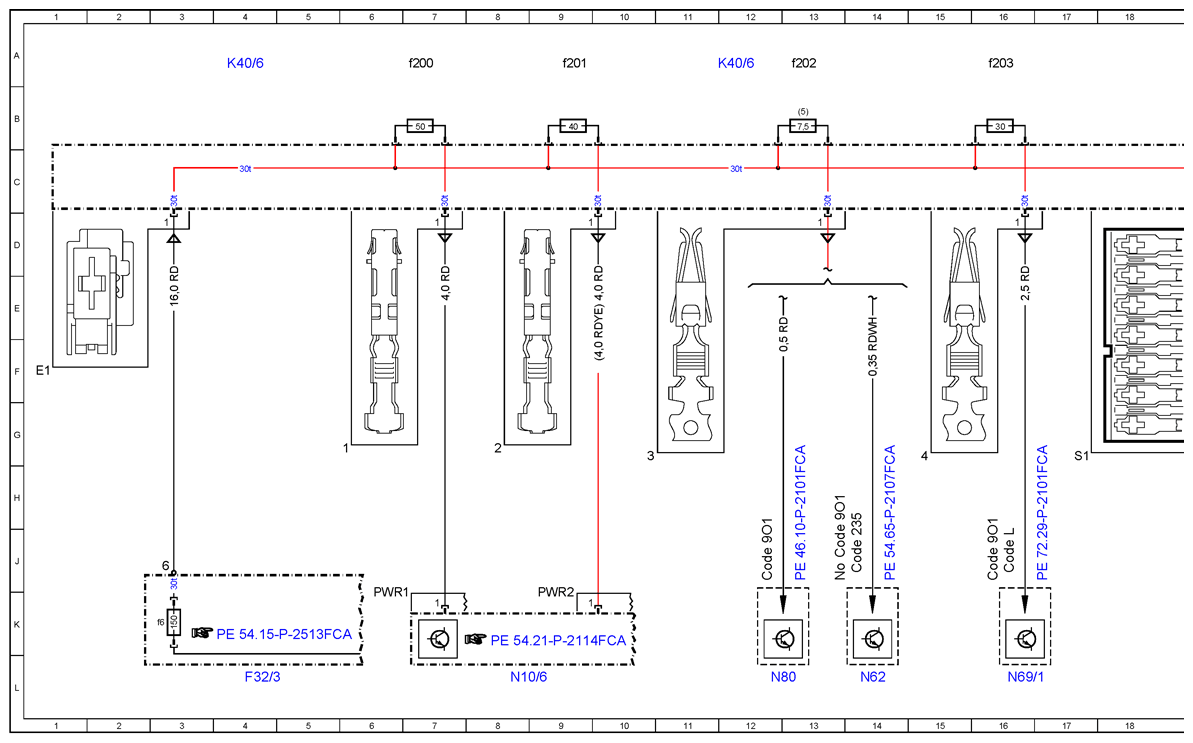

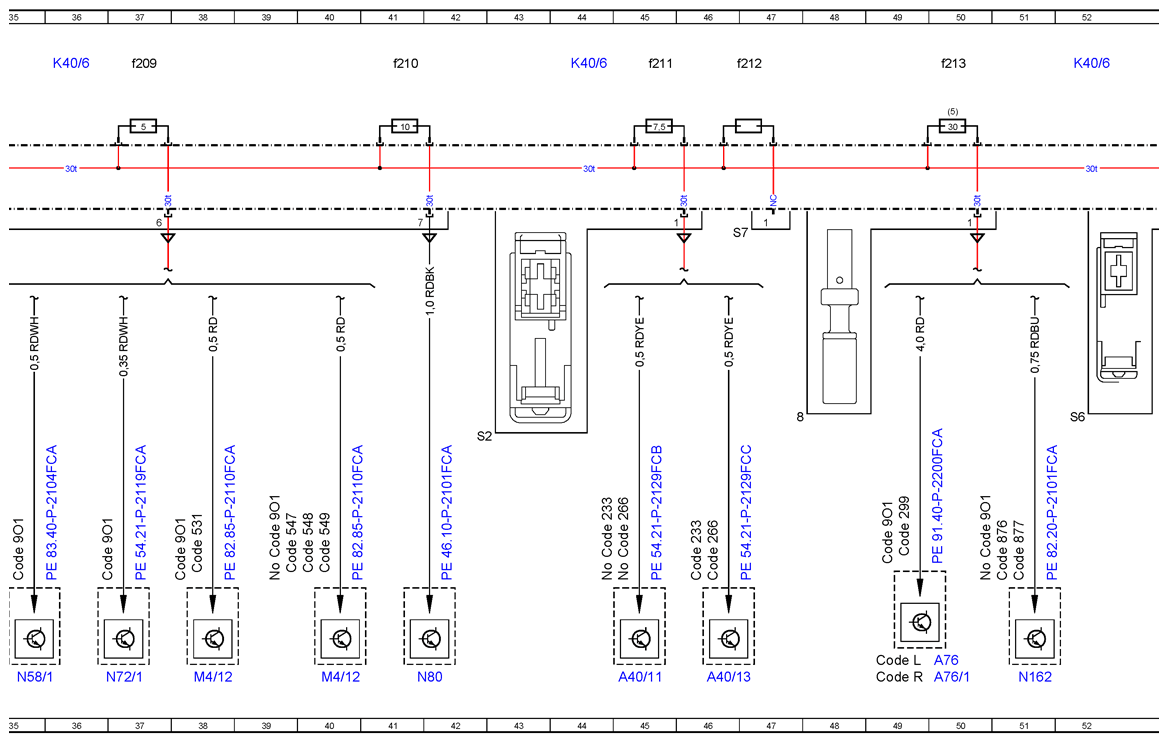

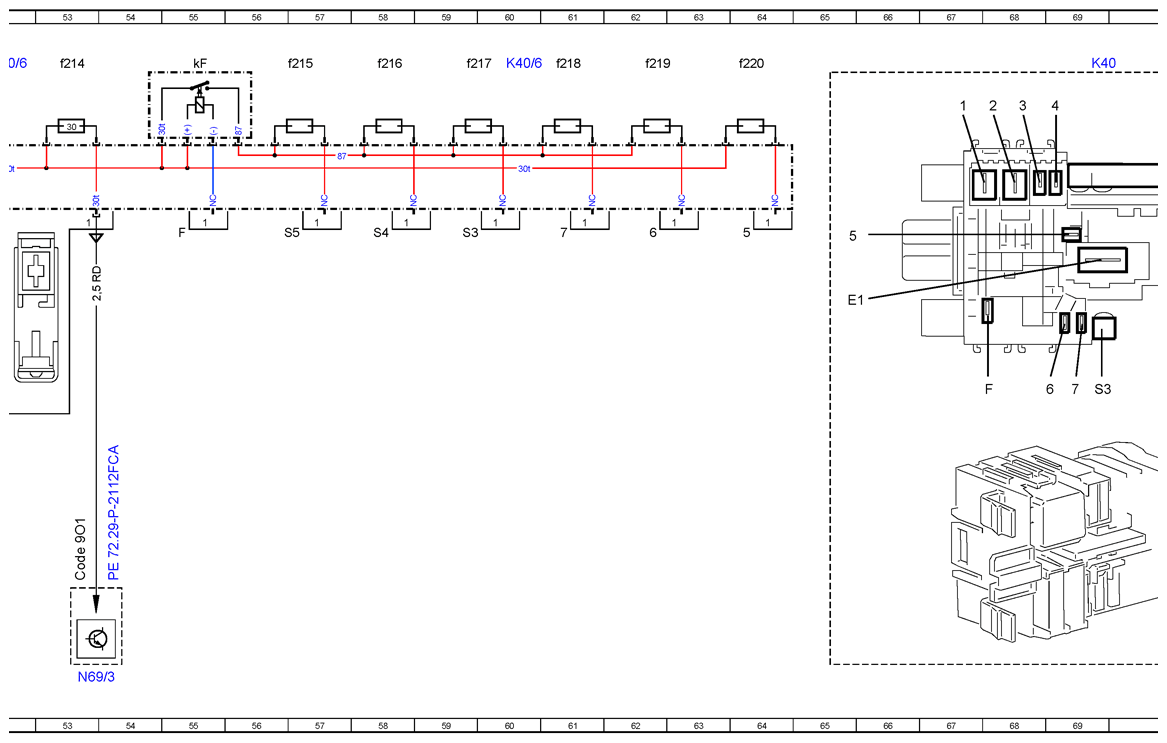

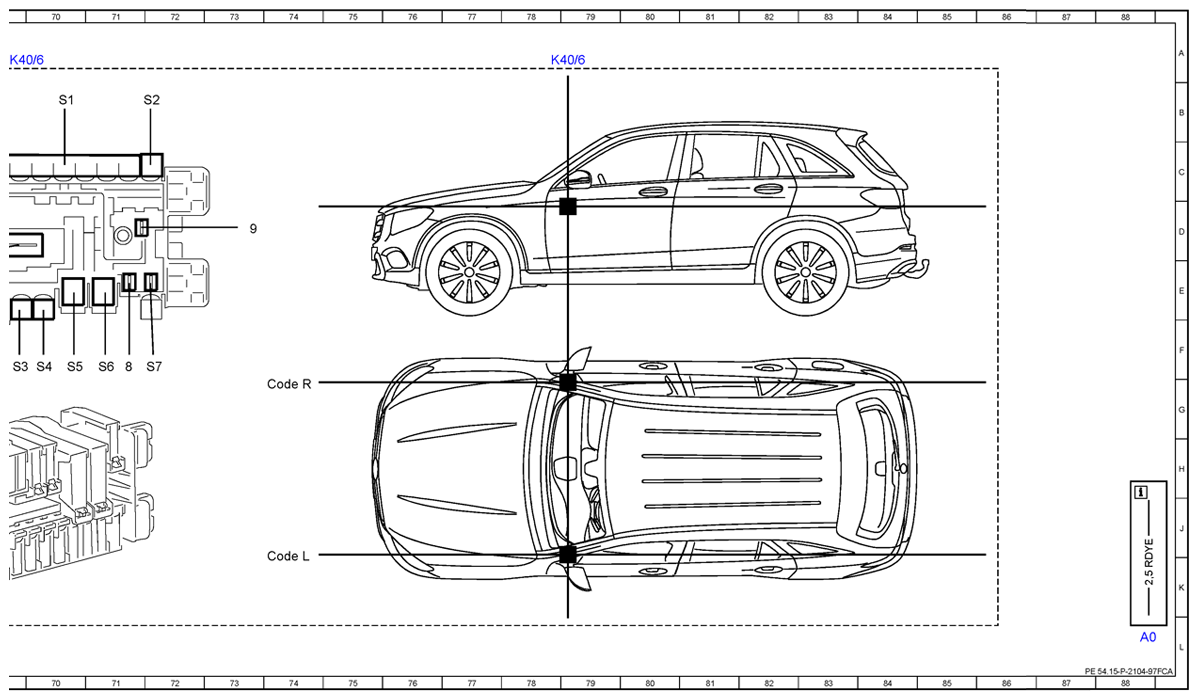

Wiring Diagram For Driver-Side Fuse And Relay Module - PE54.15-P-2104-97FCA
Model 253 (except 253.99) as of model year 2020 K40/6 Model 253.99 as of model year 2019 with code 9O1 (Fuel cell pre-installation) K40/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A40/11 | Mono multifunction camera | 45L |
| A40/13 | Stereo multifunction camera | 46L |
| A40/8 | Audio/COMAND display | 32L |
| A50/6 | Dedicated Short-Range Communications control unit | 24L |
| A50/6 | Dedicated Short-Range Communications control unit | 21L |
| A76 | Left front reversible emergency tensioning retractor | 50L |
| A76/1 | Right front reversible emergency tensioning retractor | 50L |
| Code 233 | DISTRONIC PLUS | 44J |
| Code 233 | DISTRONIC PLUS | 46J |
| Code 235 | Active Park Assist | 14J |
| Code 266 | DISTRONIC PLUS TRANSVERSE SUPPORT | 45J |
| Code 266 | DISTRONIC PLUS TRANSVERSE SUPPORT | 46J |
| Code 299 | PRE-SAFE® | 49J |
| Code 2U0 | car2go scopes | 22J |
| Code 498 | Japan version | 24J |
| Code 498 | Japan version | 21J |
| Code 531 | C0MAND APS | 31J |
| Code 531 | C0MAND APS | 32J |
| Code 531 | C0MAND APS | 38J |
| Code 547 | Connect 20 Entry (NTG6) | 39J |
| Code 548 | Connect 20 MID (NTG6) | 40J |
| Code 549 | Connect 20 HIGH (NTG6) | 40J |
| Code 581 | THERMOTRONIC automatic air conditioning | 34J |
| Code 876 | Interior lights package | 51J |
| Code 877 | Ambiance illumination | 51J |
| Code 901 | Fuel cell retrofitting | 14J |
| Code 901 | Fuel cell retrofitting | 12J |
| Code 901 | Fuel cell retrofitting | 16J |
| Code 901 | Fuel cell retrofitting | 30J |
| Code 901 | Fuel cell retrofitting | 25J |
| Code 901 | Fuel cell retrofitting | 21J |
| Code 901 | Fuel cell retrofitting | 20J |
| Code 901 | Fuel cell retrofitting | 24J |
| Code 901 | Fuel cell retrofitting | 28J |
| Code 901 | Fuel cell retrofitting | 31J |
| Code 901 | Fuel cell retrofitting | 33J |
| Code 901 | Fuel cell retrofitting | 39J |
| Code 901 | Fuel cell retrofitting | 35J |
| Code 901 | Fuel cell retrofitting | 37J |
| Code 901 | Fuel cell retrofitting | 38J |
| Code 901 | Fuel cell retrofitting | 32J |
| Code 901 | Fuel cell retrofitting | 50J |
| Code 901 | Fuel cell retrofitting | 49J |
| Code 901 | Fuel cell retrofitting | 53J |
| Code L | LEFT-HAND DRIVE | 16J |
| Code L | LEFT-HAND DRIVE | 49L |
| Code L | LEFT-HAND DRIVE | 74K |
| Code R | RIGHT-HAND DRIVE | 49L |
| Code R | RIGHT-HAND DRIVE | 74G |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3f6 | Fuse 6 | 3K |
| K40/6 | Driver-side fuse and relay module | 4A |
| K40/6 | Driver-side fuse and relay module | 12A |
| K40/6 | Driver-side fuse and relay module | 20A |
| K40/6 | Driver-side fuse and relay module | 27A |
| K40/6 | Driver-side fuse and relay module | 36A |
| K40/6 | Driver-side fuse and relay module | 44A |
| K40/6 | Driver-side fuse and relay module | 52A |
| K40/6 | Driver-side fuse and relay module | 60A |
| K40/6 | Driver-side fuse and relay module | 69A |
| K40/6 | Driver-side fuse and relay module | 78A |
| K40/6f200 | Fuse 200 | 7A |
| K40/6f201 | Fuse 201 | 9A |
| K40/6f202 | Fuse 202 | 13A |
| K40/6f203 | Fuse 203 | 16A |
| K40/6f204 | Fuse 204 | 19A |
| K40/6f205 | Fuse 205 | 21A |
| K40/6f206 | Fuse 206 | 25A |
| K40/6f207 | Fuse 207 | 28A |
| K40/6f208 | Fuse 208 | 32A |
| K40/6f209 | Fuse 209 | 37A |
| K40/6f210 | Fuse 210 | 41A |
| K40/6f211 | Fuse 211 | 45A |
| K40/6f212 | Fuse 212 | 47A |
| K40/6f213 | Fuse 213 | 50A |
| K40/6f214 | Fuse 214 | 53A |
| K40/6f215 | Fuse 215 | 57A |
| K40/6f216 | Fuse 216 | 58A |
| K40/6f217 | Fuse 217 | 59A |
| K40/6f218 | Fuse 218 | 61A |
| K40/6f219 | Fuse 219 | 62A |
| K40/6f220 | Fuse 220 | 64A |
| K40/6kF | Circuit 15R relay | 55A |
| M4/12 | Digital instrument cluster fan motor | 31L |
| M4/12 | Digital instrument cluster fan motor | 38L |
| M4/12 | Digital instrument cluster fan motor | 40L |
| N10/6 | Front SAM control unit | 8L |
| N162 | Ambiance illumination control unit | 51L |
| N22/1 | Climate control control unit | 30L |
| N22/1 | Climate control control unit | 28L |
| N26/10 | Carsharing control unit | 22L |
| N29/8 | Booster blower electronic blower regulator | 34L |
| N58/1 | Climate control operating unit | 27L |
| N58/1 | Climate control operating unit | 35L |
| N62 | Parking system control unit | 14L |
| N69/1 | Left front door control unit | 16L |
| N69/3 | Left rear door control unit | 53L |
| N72/1 | Upper control panel control unit | 25L |
| N72/1 | Upper control panel control unit | 37L |
| N80 | Steering column module control unit | 12L |
| N80 | Steering column module control unit | 42L |
| X11/4 | Diagnostic connector | 20L |
