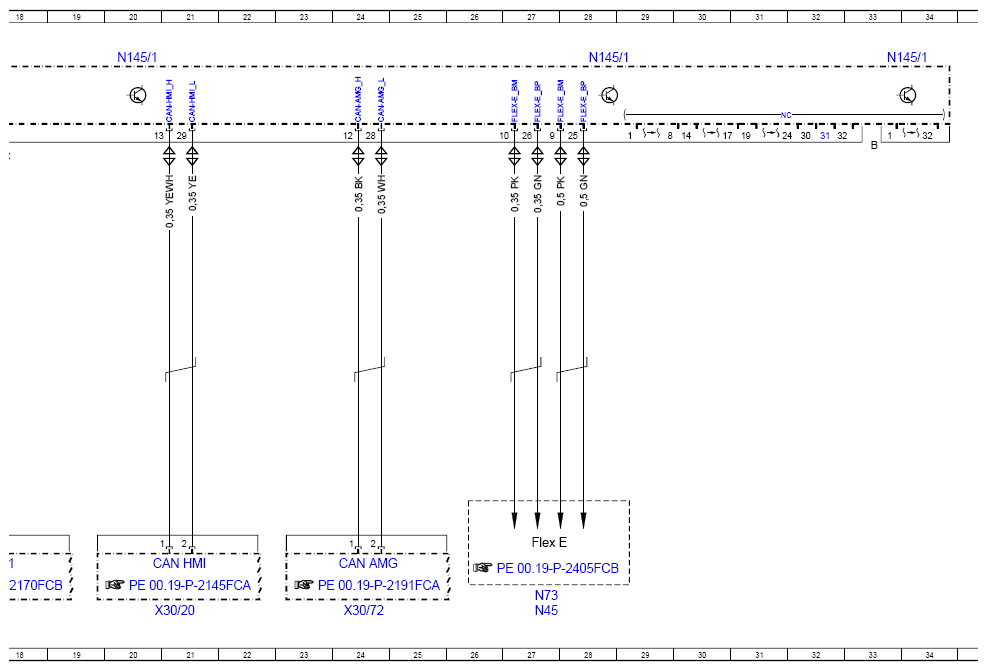

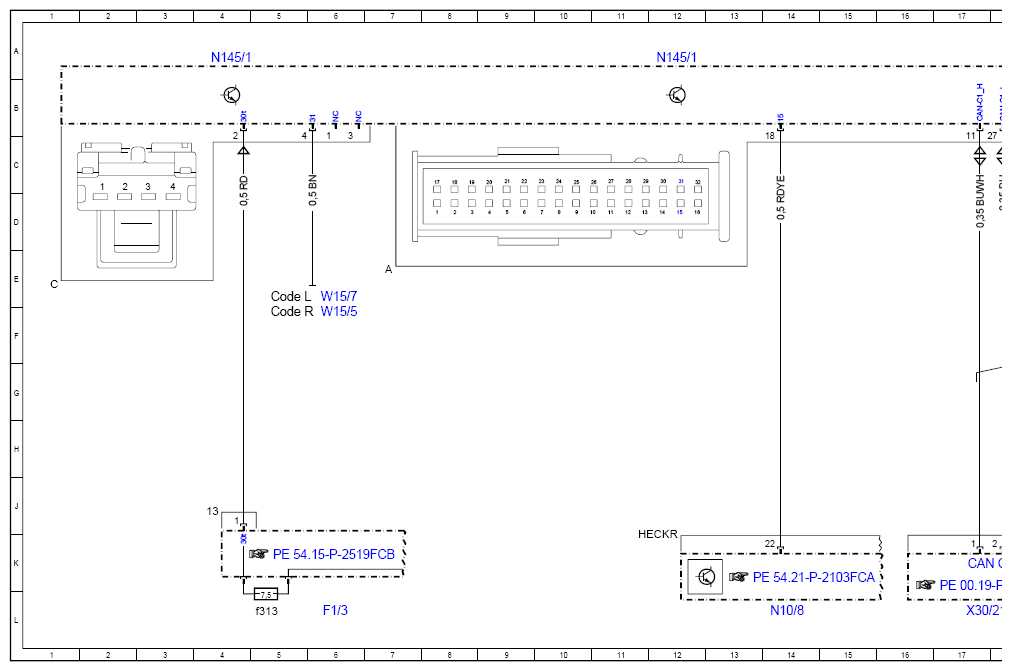

Wiring Diagram For Drive Unit Control Unit - PE54.21-P-2128-97FCA
Model 253 with engine 177, 276 as of model year 2020 Control unit N145/1
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 56L |
| CAN AMG | AMG CAN | 24K |
| CAN C1 | Drive train CAN | 17K |
| CAN HMI | User interface CAN | 21K |
| Code L | LEFT-HAND DRIVE | 5E |
| Code R | RIGHT-HAND DRIVE | 5F |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f313 | Fuse 313 | 5L |
| Flex E | Chassis FlexRay | 27K |
| N10/8 | Rear SAM control unit | 14L |

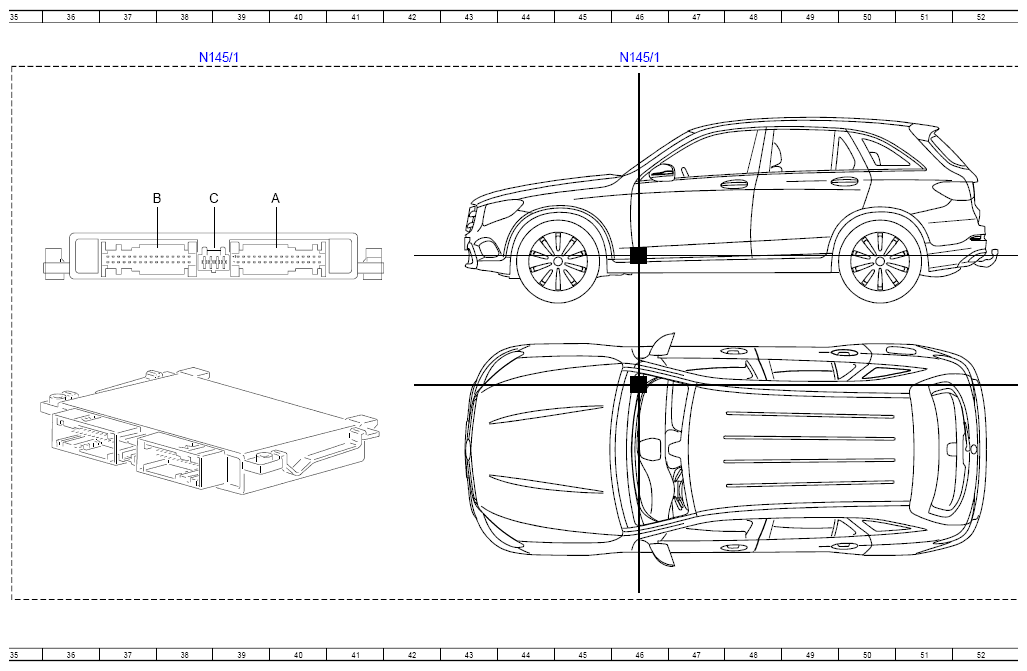

| N145/1 | Drive unit control unit | 28A |
| N145/1 | Drive unit control unit | 4A |
| N145/1 | Drive unit control unit | 12A |
| N145/1 | Drive unit control unit | 20A |
| N145/1 | Drive unit control unit | 33A |
| N145/1 | Drive unit control unit | 38A |
| N145/1 | Drive unit control unit | 46A |
| N45 | All-wheel drive control unit | 27L |
| N73 | Electronic ignition switch control unit | 27L |
| W15/5 | Left front footwell ground point | 6F |
| W15/7 | Right front footwell ground point | 6E |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 21L |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 17L |
| X30/72 | AMG CAN potential distributor electrical connector | 24L |
