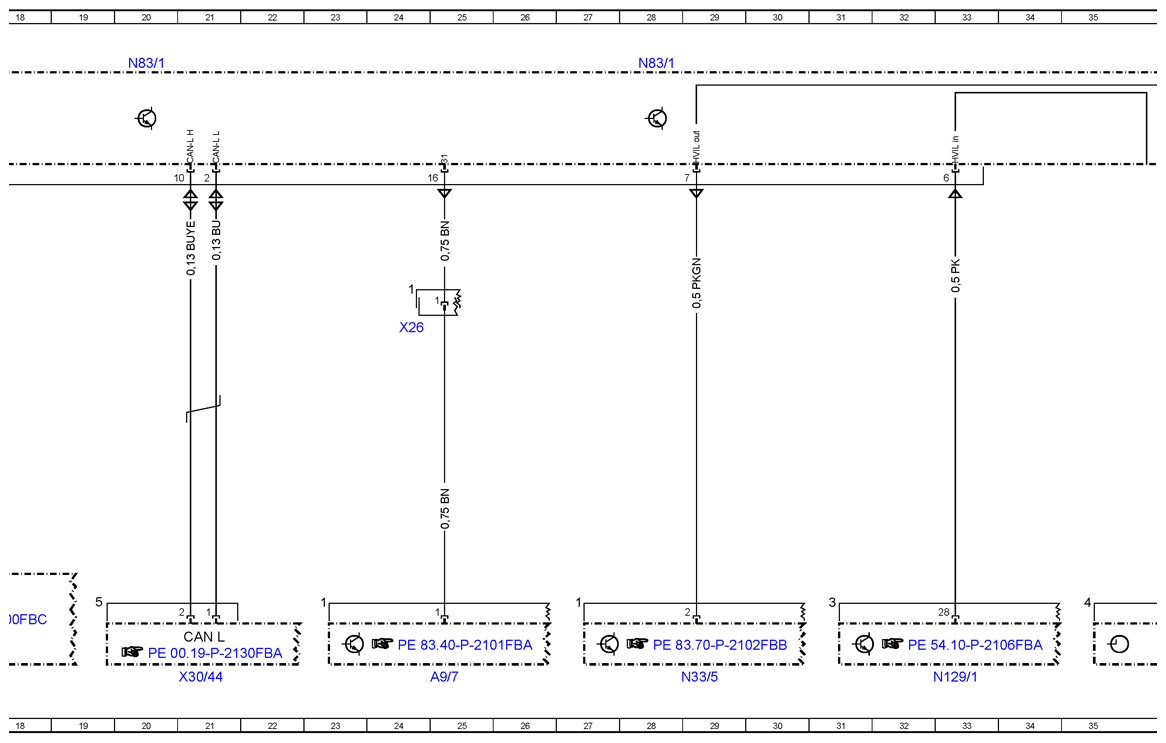

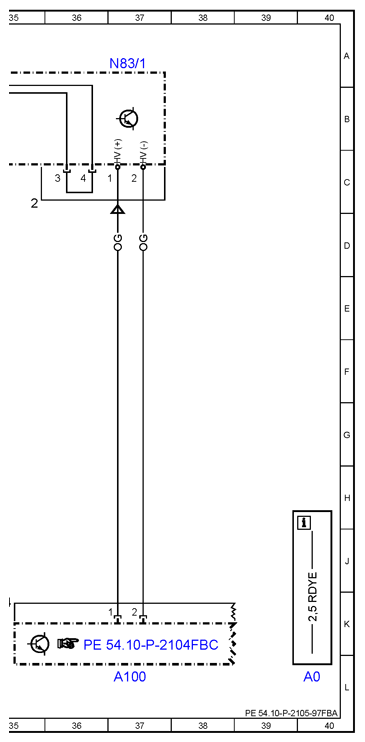

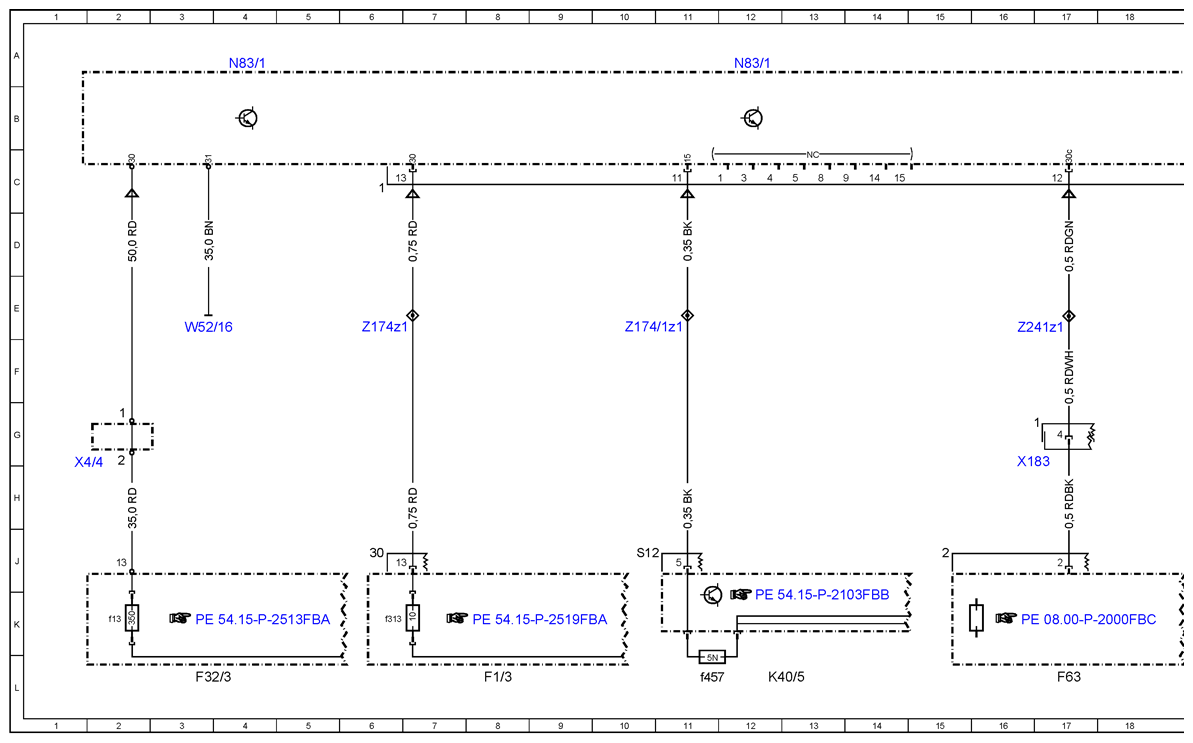

Wiring Diagram For DC/DC Converter Control Unit - PE54.10-P-2105-97FBA
Model 253 (except 253.99) up to model J. 2020 with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUGIN))
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A100 | High-voltage battery module | 37L |
| A9/7 | Refrigerant compressor with magnetic clutch | 25L |
| CAN L | Hybrid CAN | 21K |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3f313 | Fuse 313 | 6K |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f13 | Fuse 13 | 2K |
| F63 | Pyrofuse | 17L |
| K40/5 | Rear fuse and relay module | 12L |
| K40/5f457 | Fuse 457 | 11L |
| N129/1 | Power electronics control unit | 33L |
| N33/5 | High-voltage PTC heater | 29L |
| N83/1 | DC/DC converter control unit | 4A |
| N83/1 | DC/DC converter control unit | 12A |
| N83/1 | DC/DC converter control unit | 20A |
| N83/1 | DC/DC converter control unit | 28A |
| N83/1 | DC/DC converter control unit | 37A |
| W52/16 | Right rear longitudinal member ground point | 3E |
| X183 | Pyrotechnical separator electrical connector | 17H |
| X26 | Interior and engine wiring harness electrical connector | 24E |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 21L |
| X4/4 | Terminal block (circuit 30) | 2H |
| Z174/1z1 | Circuit 30 DC/DC converter connector sleeve | 10E |
| Z174z1 | Circuit 15 and circuit 87 DC/DC converter connector sleeve | 6E |
| Z241z1 | Circuit 30c connector sleeve | 17E |
