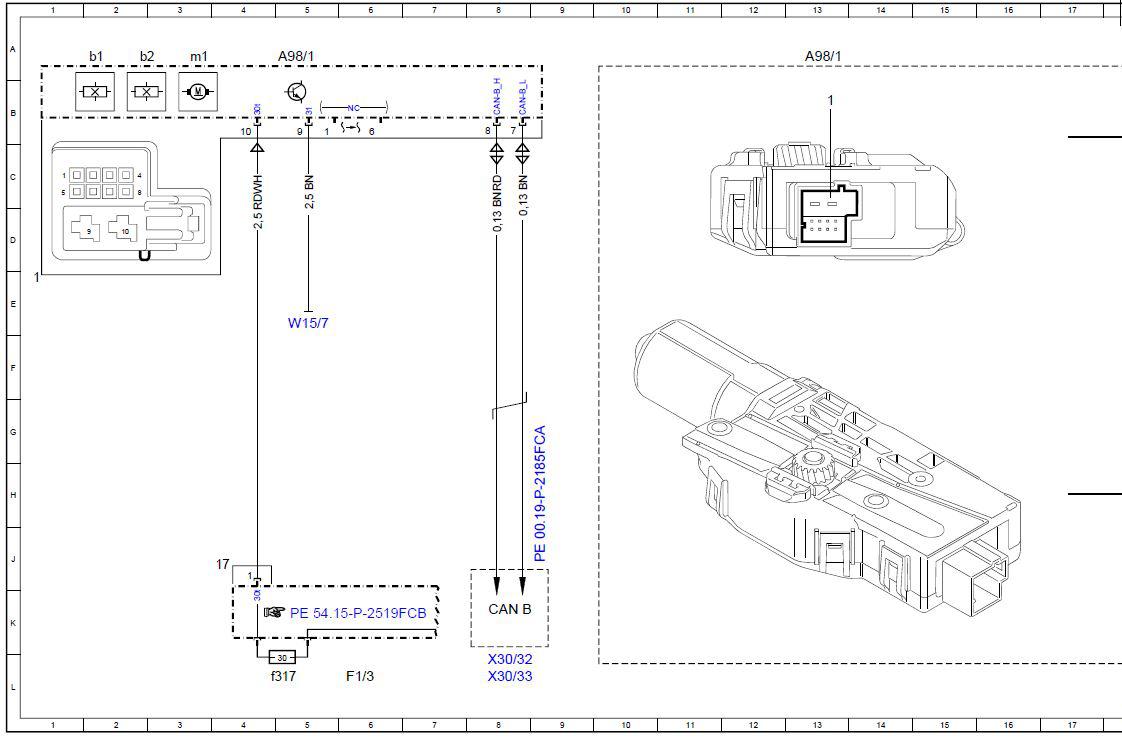

Wiring Diagram For Sliding Roof Control Module- PE77.20-P-2103-97FCA
Model 253 (except 253.99) as of model year 2020 with code 414 (Electric sunroof, glass version) A98/1
| Code: | Designation: | Position: |
| A0 | Use of wiring diagrams | 32L |

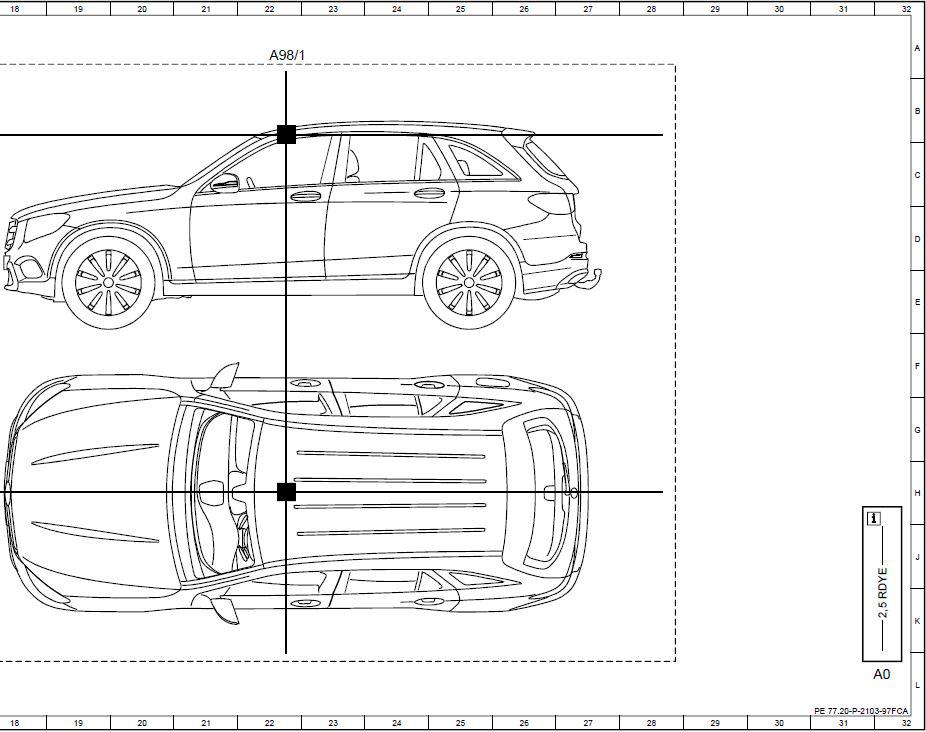

| A98/1 | Sliding roof control module | 5A |
| A98/1 | Sliding roof control module | 13A |
| A98/1 | Sliding roof control module | 22A |
| A98/1b1 | Hall sensor 1, sliding roof | 2A |
| A98/1b2 | Hall sensor 2, sliding roof | 2A |
| A98/m1 | Sliding roof motor | 3A |
| CAN B | Interior CAN | 8K |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f317 | Fuse 317 | 5L |
| W15/7 | Right front footwell ground point | 5E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 8L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 8L |
